GOMB RÖVID ACÉL INDEXELŐ HERNYÓCSAVARRAL - CSAVARANYÁVAL
W781
Spintori filettati passo fine - con pomello

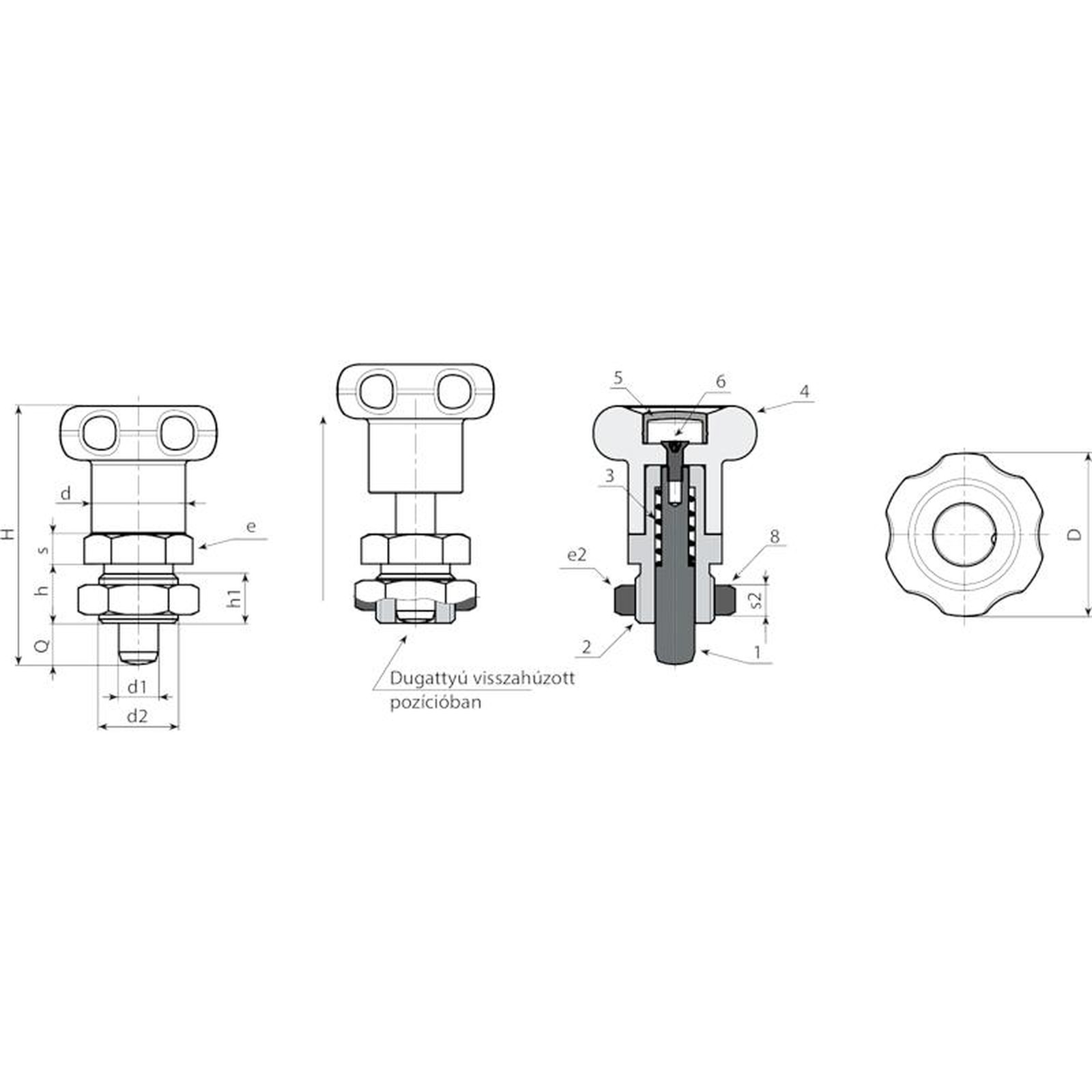

Anyagok:
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
(5) Központi sapka poliamidból. Olajokkal és zsírokkal szemben ellenálló.
W781:
(3) Horganyzott acél rugó.
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(6) Horganyzott acél gomb rögzítő csavar (ISO 7046).
(8) Acél záróanya (UNI 5589).
W781CIN:
(3) Rozsdamentes acélrugó (AISI 301).
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(6) Horganyzott acél gomb rögzítő csavar (ISO 7046).
(8) Rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
(4-5) Szatén.
(1-2-3-8) Sima.
Szín:
(4) Fekete (RAL 9011).
(5) Szürke (RAL 7035).
W781:
(1-2-8) Fekete oxiddal kezelt.
W781CIN:
(1-2-8) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W781 változat - fekete oxiddal kezelt acél
| Kód | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0003 | W781.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0004 | W781.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
W781 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W781.0001 | W781.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 19 | 7 | 6 | 6 | 41 |
| W781.0002 | W781.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 24 | 8 | 8 | 8 | 75 |
