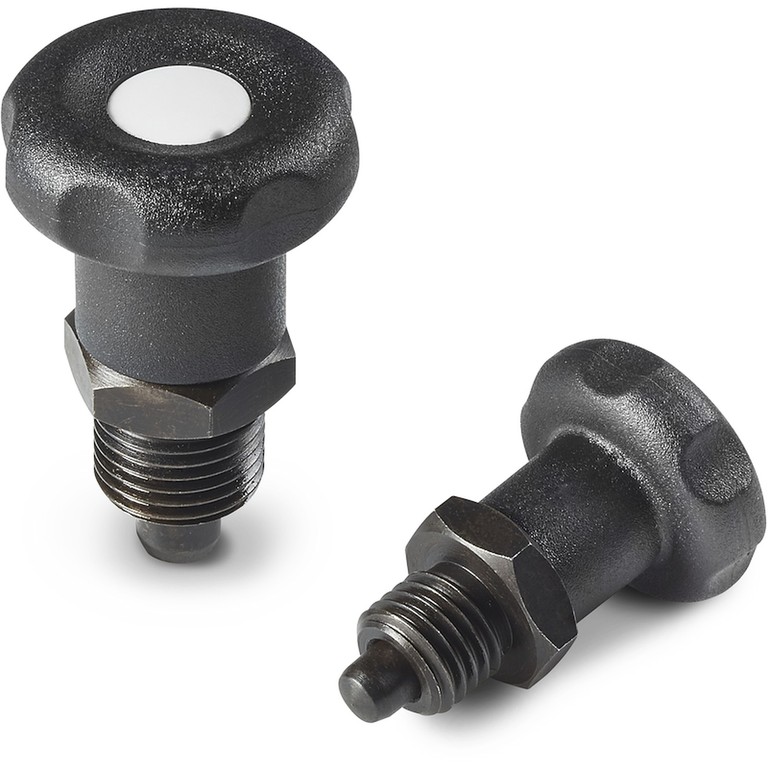

GOMB RÖVID ACÉL INDEXELŐ HERNYÓCSAVARRAL
W780
Spintori filettati passo fine - con pomello

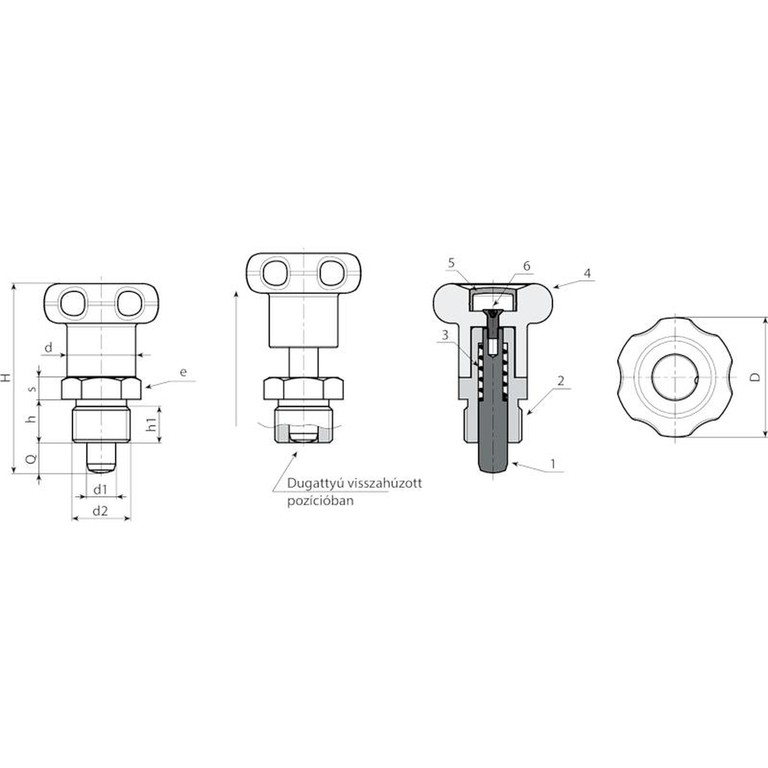

Anyagok:
(4) Merevített poliamid marokgomb. Nem szerelhető szét. Olajokkal és zsírokkal szemben ellenálló.
(5) Központi sapka poliamidból. Olajokkal és zsírokkal szemben ellenálló.
W780:
(3) Horganyzott acél rugó.
(2) Menetes, nagy ellenállású acél hatlapú gyűrűs csavaranya.
(1) Edzett, nagy ellenállású acél dugattyúcsap.
(6) Horganyzott acél gomb rögzítő csavar (ISO 7046).
W780CIN:
(3) Rozsdamentes acélrugó (AISI 301).
(2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(6) Horganyzott acél gomb rögzítő csavar (ISO 7046).
Felületkikészítés:
(4-5) Szatén.
(1-2-3) Sima.
Szín:
(4) Fekete (RAL 9011).
(5) Szürke (RAL 7035).
W780:
(1-2) Fekete oxiddal kezelt.
W780CIN:
(1-2) Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a táblázatban jelzett színekben tudjuk szállítani a gombot.








W780 változat - fekete oxiddal kezelt acél
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
W780 CIN változat - rozsdamentes acél (AISI 303)
Kód | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
