POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

22

W737CIN


Spintori filettati passo grosso - Inox integrale

    Anyagok:

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    (2) Rozsdamentes acél (AISI 303) záró indexelő hernyócsavar test.

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Esztergált rozsdamentes acél marokgomb (AISI 303).

    Felületkikészítés:

    Szatén.

    Szín:

    Természetes.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:

    Kérésre teljesen leszerelve tudjuk szállítani a dugattyút.

    Adatlap

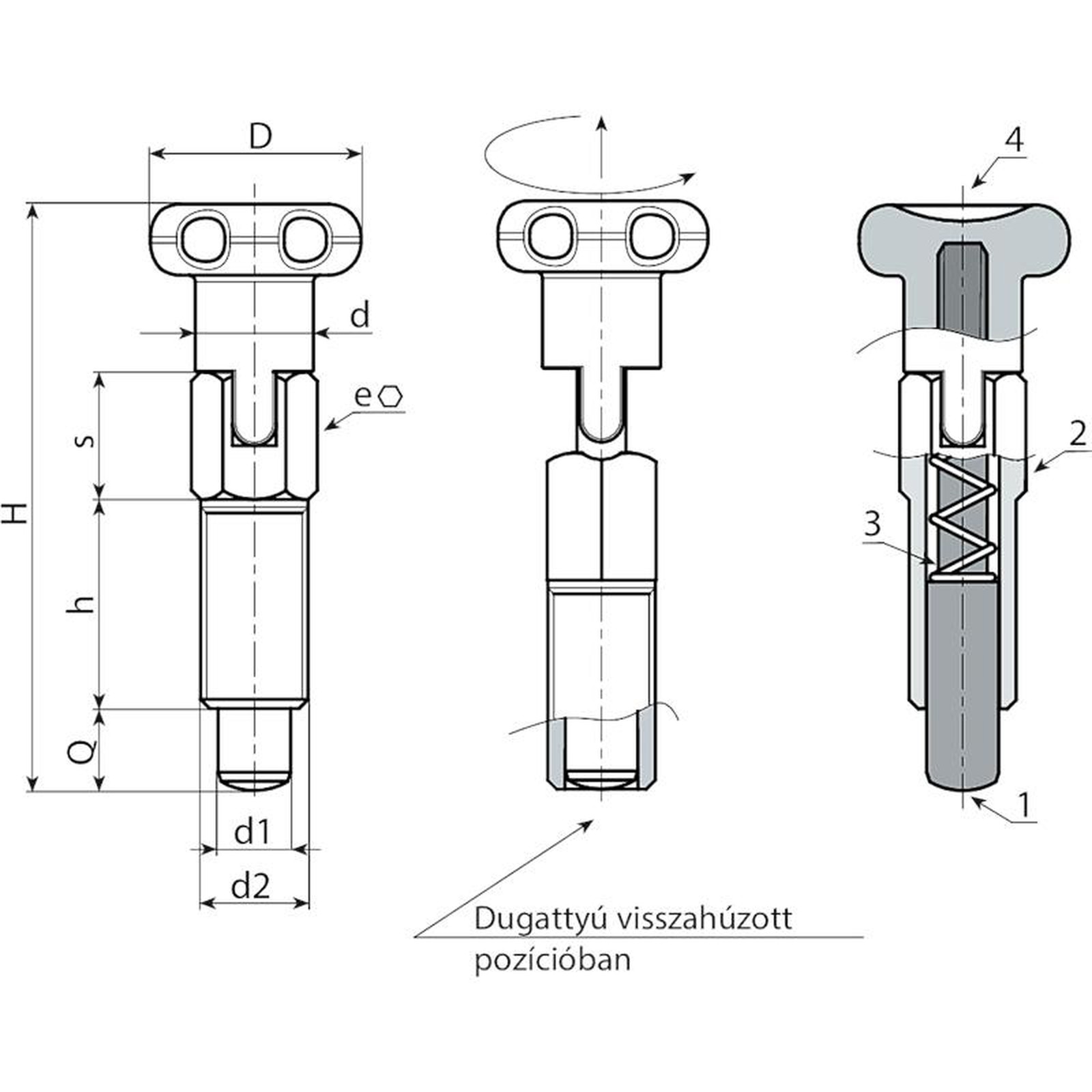

    W737 változat - csavaranya nélkül

    Kód Art. D d H h e s d2 d1 -0,02 -0,04 Q Tömeg (g)
    W737.0001 W737.I05CIN 18 9 46 16 8 10 M08 5 5 26
    W737.0002 W737.I06CIN 22 11 55 20 10 11 M10 6 6 53
    W737.0003 W737.I08CIN 24 13 66 24 12 14 M12 8 8 74
