POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO
22
W736CIN
Spintori filettati passo grosso - Inox integrale

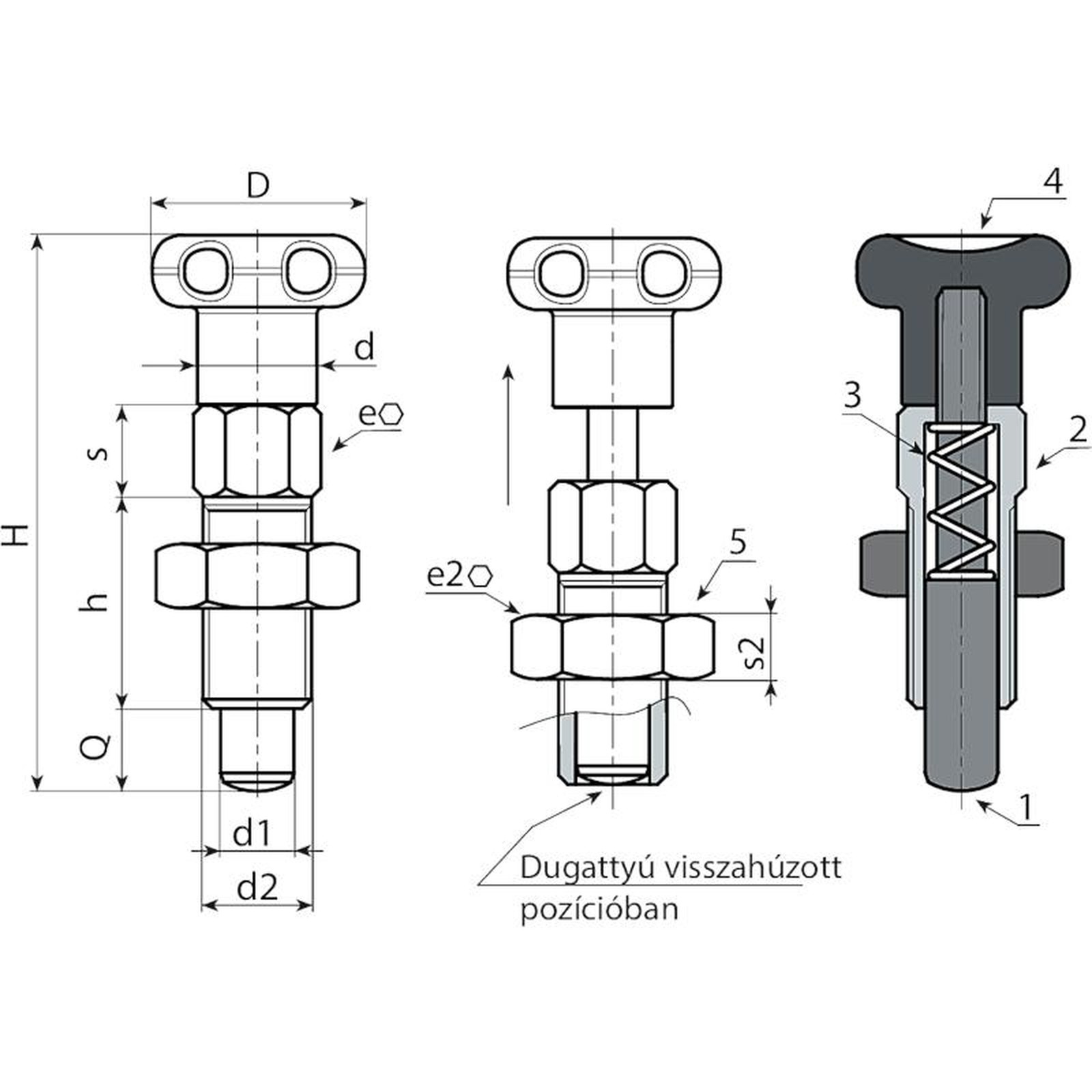

Anyagok:
(1) Rozsdamentes acél dugattyúcsap (AISI 303).
(2) Rozsdamentes acél (AISI 303) indexelő hernyócsavar test.
(3) Rozsdamentes acélrugó (AISI 301).
(4) Esztergált rozsdamentes acél marokgomb (AISI 303).
(5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).
Felületkikészítés:
Szatén.
Szín:
Természetes.
FIGYELEM:
> A dugattyú szárának furatához H7 toleranciát javasolunk.
> A csavaranyát felszerelve szállítjuk.
Speciális kérések:
Kérésre teljesen leszerelve tudjuk szállítani a dugattyút.
Kérésre leszerelve tudjuk szállítani a csavaranyát.
W736CIN változat - csavaranyával
| Kód | Art. | D | d | H | h | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W736.0001 | W736.I05CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 30 |
| W736.0002 | W736.I06CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 17 | 6 | 6 | 6 | 55 |
| W736.0003 | W736.I08CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 71 |
