POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

22

W735CIN


Spintori filettati passo grosso - Inox integrale

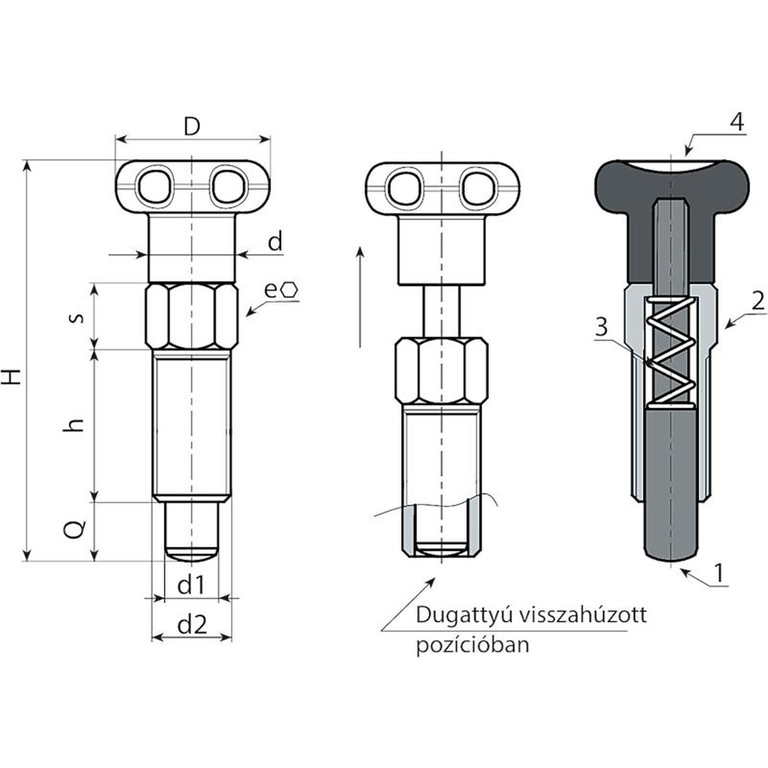

    Anyagok:

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    (2) Rozsdamentes acél (AISI 303) indexelő hernyócsavar test.

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Esztergált rozsdamentes acél marokgomb (AISI 303).

    Felületkikészítés:

    Szatén.

    Szín:

    Természetes.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:

    Kérésre teljesen leszerelve tudjuk szállítani a dugattyút.

    Adatlap

    W735CIN változat - csavaranya nélkül

    Kód Art. D d H h e s d2 d1 -0,02 -0,04 Q Tömeg (g)
    W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
    W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
    W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
