POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON BLOCCAGGIO

22

W722CIN


Spintori filettati passo fine - Inox integrale

    Anyagok:

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Esztergált rozsdamentes acél marokgomb (AISI 303).

    Felületkikészítés:

    Szatén.

    Szín:

    Természetes.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a dugattyút teljesen szétszerelve tudjuk szállítani.

    Adatlap

    W722 CIN változat - csavaranya nélkül

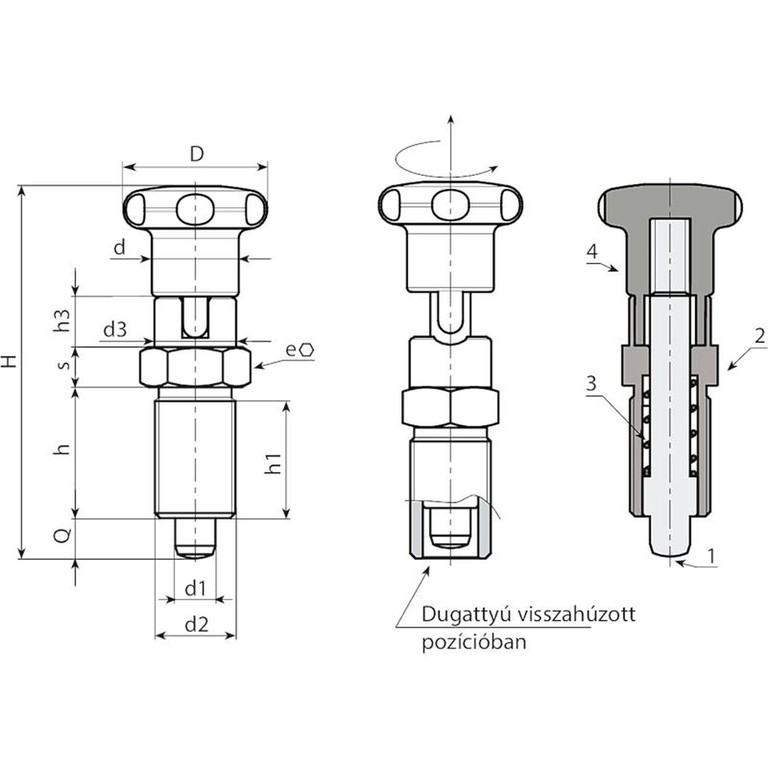

    Kód Art. D H h h1 h3 d2 d d3 e s d1 -0,02 -0,04 Q Tömeg (g)
    W722.0001 W722.I0501CIN 22 52 17 15 6.5 M10x1 12 12 12 5 5 5 -
    W722.0002 W722.I0601CIN 27 61 20 18 7.5 M12x1,5 14 14 14 6 6 6 -
    W722.0004 W722.I0801CIN 32 77 26 23 9.5 M16x1,5 19 19 19 8 8 8 -
    W722.0005 W722.I1001CIN 33 90 33 30 11.5 M20x1,5 19 19 22 10 10 10 210
