POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO

22

W721CIN


Spintori filettati passo fine - Inox integrale

    Anyagok:

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Esztergált rozsdamentes acél marokgomb (AISI 303).

    (5) Menetes rozsdamentes acél záróanya (AISI 304) (UNI 5589).

    Felületkikészítés:

    Szatén.

    Szín:

    Természetes.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    > A csavaranyát felszerelve szállítjuk.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a dugattyút teljesen szétszerelve tudjuk szállítani.

    Kérésre leszerelve tudjuk szállítani a csavaranyát.

    Adatlap

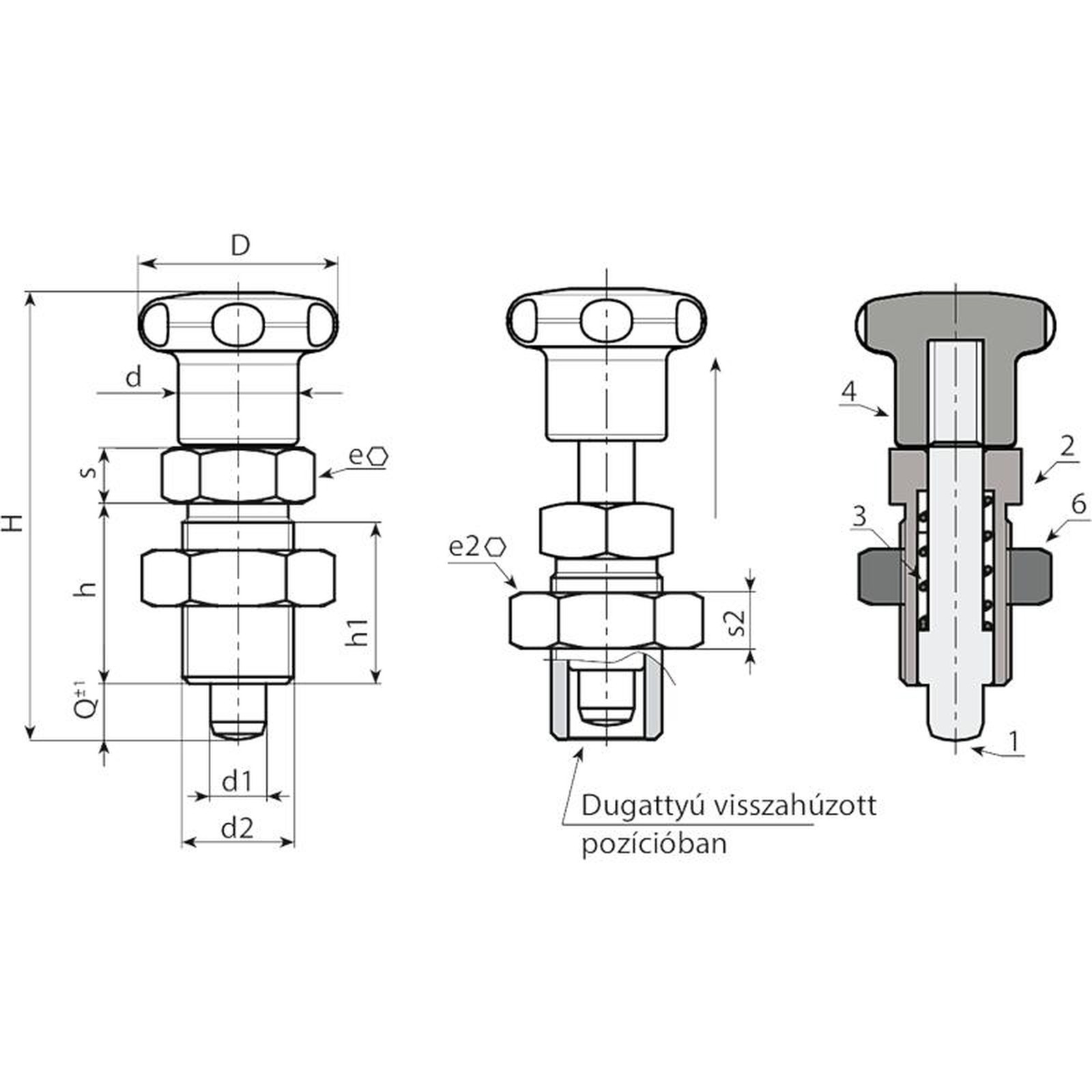

    W721CIN változat - csavaranyával

    Kód Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Tömeg (g)
    W721.0001 W721.I0501CIN 22 45 17 15 M10x1 12 12 5 17 6 5 5 -
    W721.0002 W721.I0601CIN 27 54 20 18 M12x1,5 14 14 6 19 7 6 6 -
    W721.0003 W721.I0801CIN 32 67 26 23 M16x1,5 19 19 8 24 8 8 8 -
    W721.0004 W721.I1001CIN 32 79 33 30 M20x1,5 20 22 10 30 9 10 10 220
