POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

22

W720CIN


Spintori filettati passo fine - Inox integrale

    Anyagok:

    (1) Rozsdamentes acél dugattyúcsap (AISI 303).

    (2) Menetes rozsdamentes acél hatlapú gyűrűs csavaranya (AISI 303).

    (3) Rozsdamentes acélrugó (AISI 301).

    (4) Esztergált rozsdamentes acél marokgomb (AISI 303).

    Felületkikészítés:

    Szatén.

    Szín:

    Természetes.

    FIGYELEM:

    > A dugattyú szárának furatához H7 toleranciát javasolunk.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a dugattyút teljesen szétszerelve tudjuk szállítani.

    Adatlap

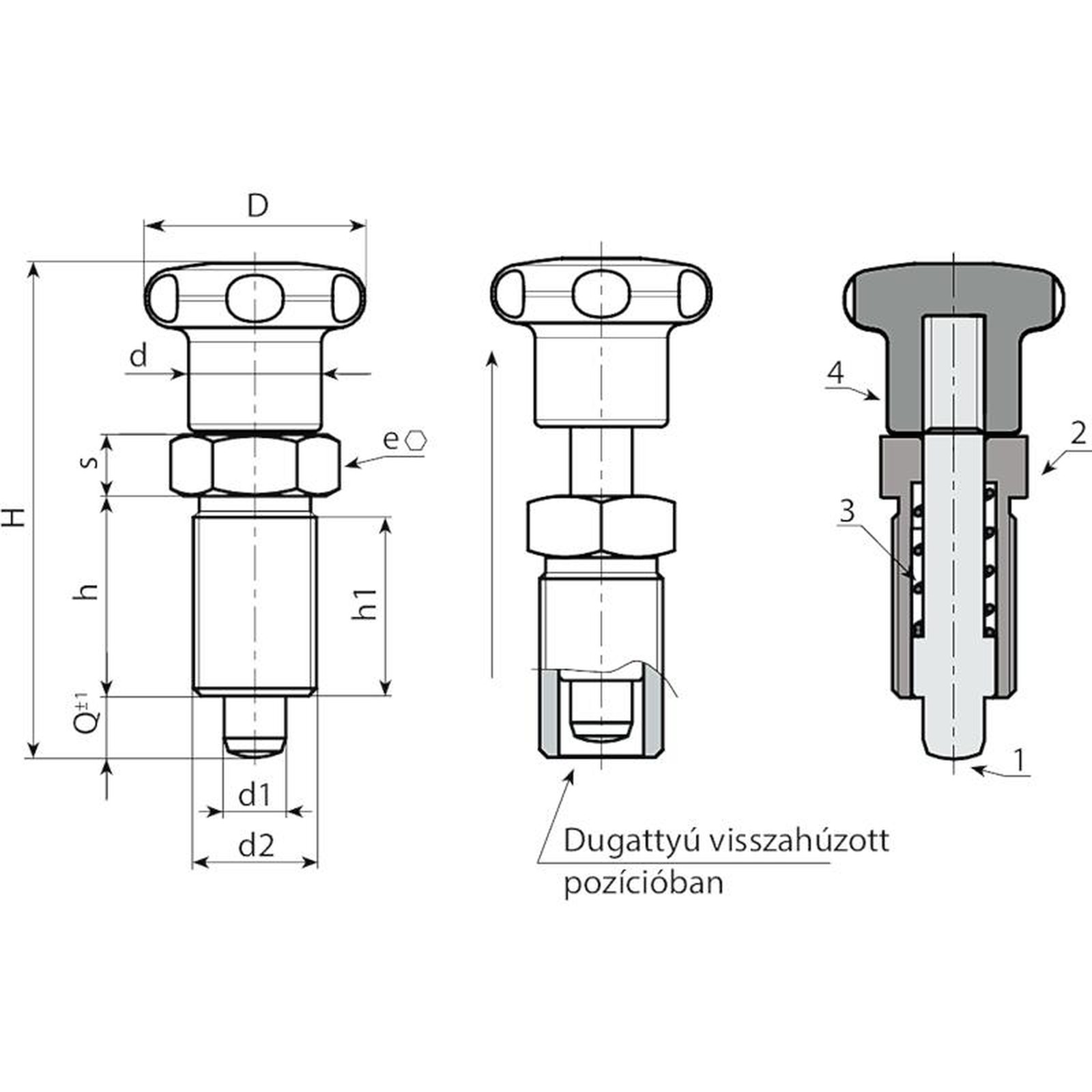

    W720CIN változat - csavaranya nélkül

    Kód Art. D H h h1 d2 d e s d1 -0,02 -0,04 Q Tömeg (g)
    W720.0001 W720.I0501CIN 22 45 17 15 M10x1 12 12 5 5 5 -
    W720.0002 W720.I0601CIN 27 54 20 18 M12x1,5 14 14 6 6 6 -
    W720.0003 W720.I0801CIN 32 67 26 23 M16x1,5 19 19 8 8 8 -
    W720.0004 W720.I1001CIN 32 79 33 30 M20x1,5 20 22 10 10 10 190
