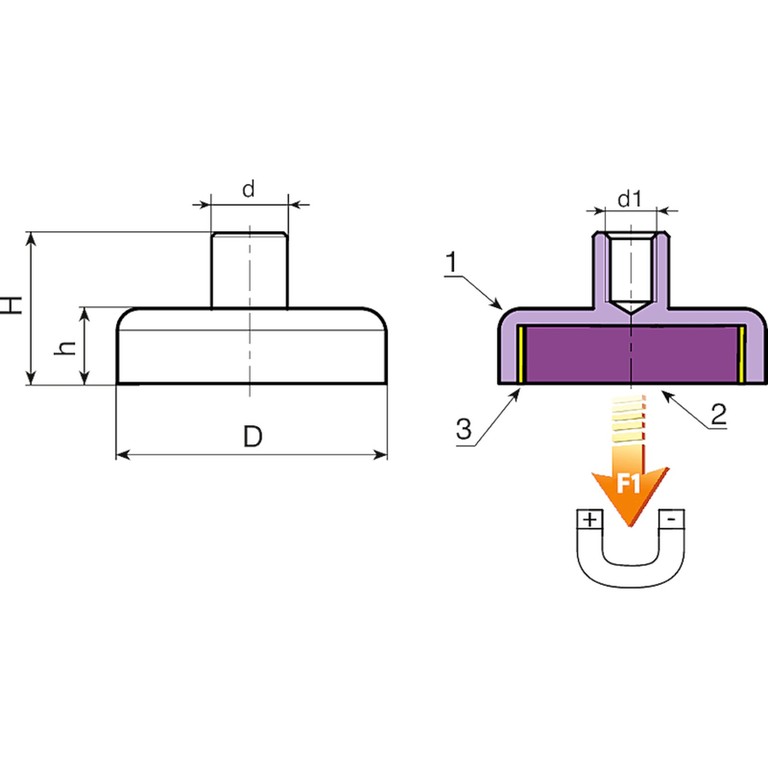

Anyagok:
(2) Lapos ferrit mágnes.
(3) Műanyag távtartó.
T418:

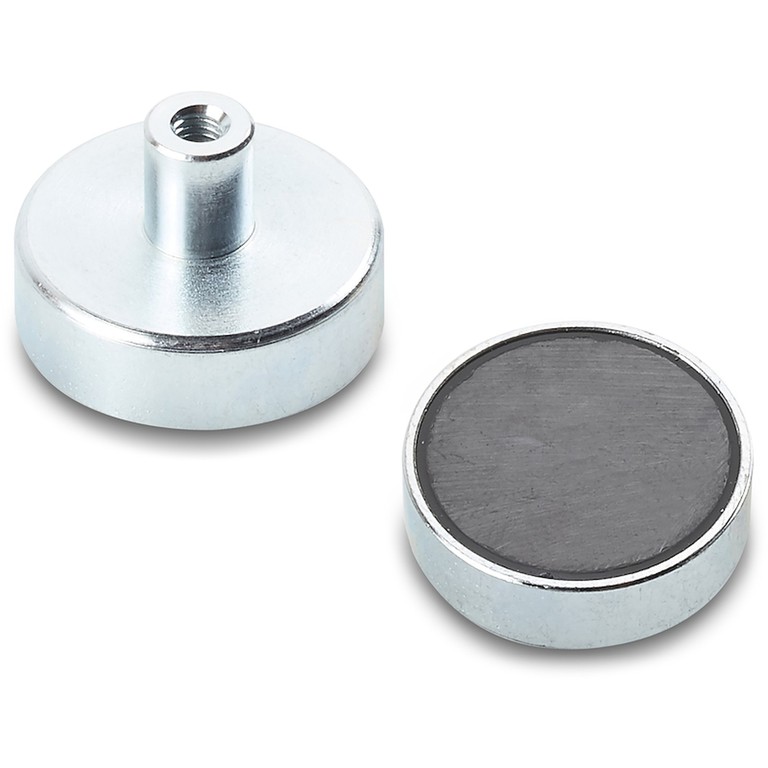

(1) Esztergált, jól forgácsolható acélból készült héj belső menetes csappal.
T418CIN:

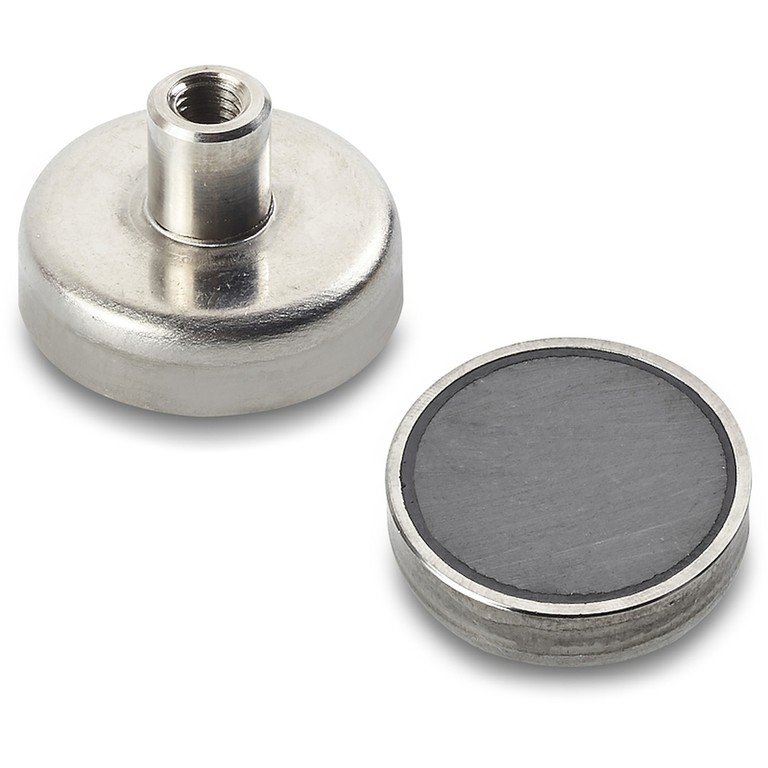

(1) Esztergált rozsdamentes acél héj (AISI 304) belső menetes csappal (6H menettolerancia).
Felületkikészítés:
Sima.
Szín:
T418:
Standard kék horganyzás.
T418CIN:
Természetes.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a T418 modell acélhéját fekete színben, horganyozva tudjuk szállítani (720h sópermet ellenállás).
VZM változat: horganyzott héjjal
| Kód | art. | D | h | H | d ±0,2 | d1 6H | Tömeg (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|
| T418010.0001 | T418010.VZM03 | 10 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 3 | 4 |
| T418013.0001 | T418013.VZM03 | 13 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 4 | 10 |
| T418016.0001 | T418016.VZM03 | 16 ±0,1 | 4,5 +0,2/-0,1 | 11,5 +0,3/-0,2 | 6 | M3 | 6 | 18 |
| T418020.0001 | T418020.VZM03 | 20 ±0,1 | 6 +0,2/-0,1 | 13 +0,3/-0,2 | 6 | M3 | 11 | 30 |
| T418025.0002 | T418025.VZM04 | 25 ±0,1 | 7 +0,3/-0,2 | 15 +0,5/-0,3 | 8 | M4 | 20 | 40 |
| T418032.0002 | T418032.VZM04 | 32 ±0,2 | 7 +0,3/-0,2 | 15 +0,5/-0,3 | 8 | M4 | 31 | 80 |
| T418036.0001 | T418036.VZM04 | 36 ±0,2 | 7,7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M4 | 42 | 100 |
| T418040.0002 | T418040.VZM05 | 40 ±0,2 | 8 +0,3/-0,2 | 18 +0,5/-0,3 | 10 | M5 | 59 | 125 |
| T418047.0001 | T418047.VZM06 | 47 ±0,2 | 9 +0,4/-0,2 | 20,5 +0,6/-0,3 | 12 | M6 | 91 | 180 |
| T418050.0002 | T418050.VZM06 | 50 ±0,2 | 10 +0,4/-0,2 | 22 +0,6/-0,3 | 12 | M6 | 111 | 220 |
| T418057.0001 | T418057.VZM06 | 57 ±0,2 | 10,5 +0,5/-0,2 | 22,5 +0,7/-0,3 | 12 | M6 | 153 | 280 |
| T418063.0002 | T418063.VZM08 | 63 +0,3/-0,1 | 14 +0,5/-0,2 | 30 +0,7/-0,3 | 15 | M8 | 245 | 350 |
| T418080.0001 | T418080.VZM10 | 80 +0,3/-0,1 | 18 +0,5/-0,2 | 34 +0,7/-0,3 | 20 | M10 | 499 | 600 |
| T418100.0001 | T418100.VZM12 | 100 +0,5/-0,1 | 22 +0,5/-0,2 | 43 +0,7/-0,3 | 22 | M12 | 956 | 900 |
| T418125.0001 | T418125.VZM14 | 125 +0,5/-0,1 | 26 +0,5/-0,2 | 50 +0,7/-0,3 | 25 | M14 | 1.720 | 1.300 |
HNM változat: rozsdamentes héjjal (AISI 304)
| Kód | art. | D | h | H | d ±0,2 | d1 6H | Tömeg (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|
| T418025.0001 | T418025.HNM05CIN | 25 ±0,1 | 7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M5 | 20 | 32 |
| T418032.0001 | T418032.HNM05CIN | 32 ±0,2 | 7 +0,3/-0,2 | 16 +0,5/-0,3 | 8 | M5 | 31 | 64 |
| T418040.0001 | T418040.HNM05CIN | 40 ±0,2 | 8 +0,3/-0,2 | 16,5 +0,5/-0,3 | 8 | M5 | 56 | 100 |
| T418050.0001 | T418050.HNM05CIN | 50 ±0,2 | 10 +0,4/-0,2 | 18,5 +0,6/-0,3 | 8 | M5 | 105 | 175 |
| T418063.0001 | T418063.HNM05CIN | 63 +0,3/-0,1 | 14 +0,5/-0,2 | 22 +0,7/-0,3 | 8 | M5 | 228 | 280 |
