RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL B TÍPUS - 15 GOLYÓ ÉS CSÚSZÁSMENTES TALP

16

P917


Piedi plastica con fissaggio - stelo snodato+antiscivolo

    Anyagok:

    Üvegszálas poliamid. Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Betétek:

    P917:

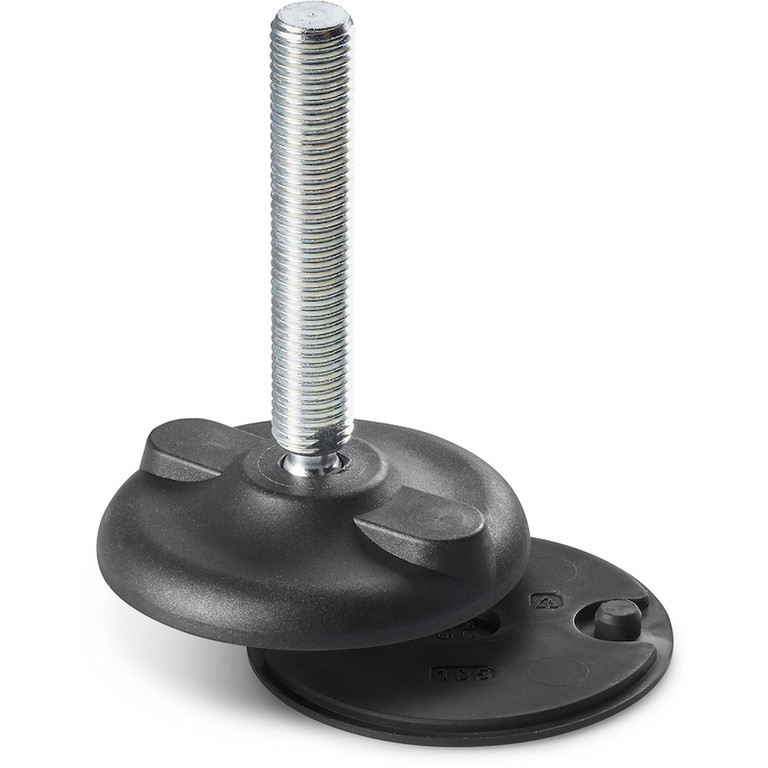

    Horganyzott acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).

    P917CIN:

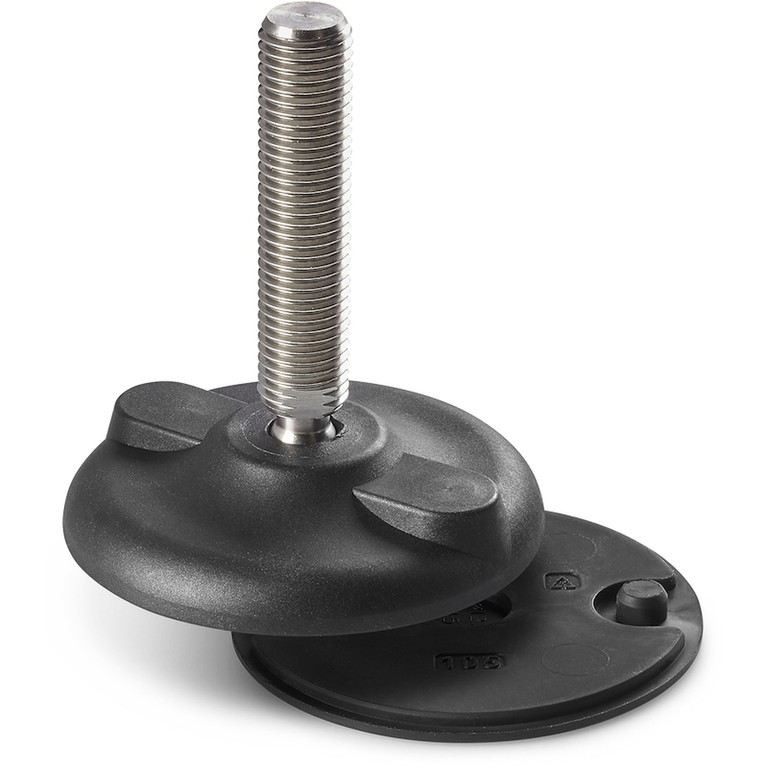

    Rozsdamentes acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 303) (6 g menettolerancia).

    Csúszásmentes talp:

    Csúszásmentes talp SBS 75 Shore hőre lágyuló gumiból, fekete RAL 9011 színben. Olajokkal és zsírokkal szemben ellenálló. Gyorscsatlakozós szerelvény.

    Talajrögzítés:

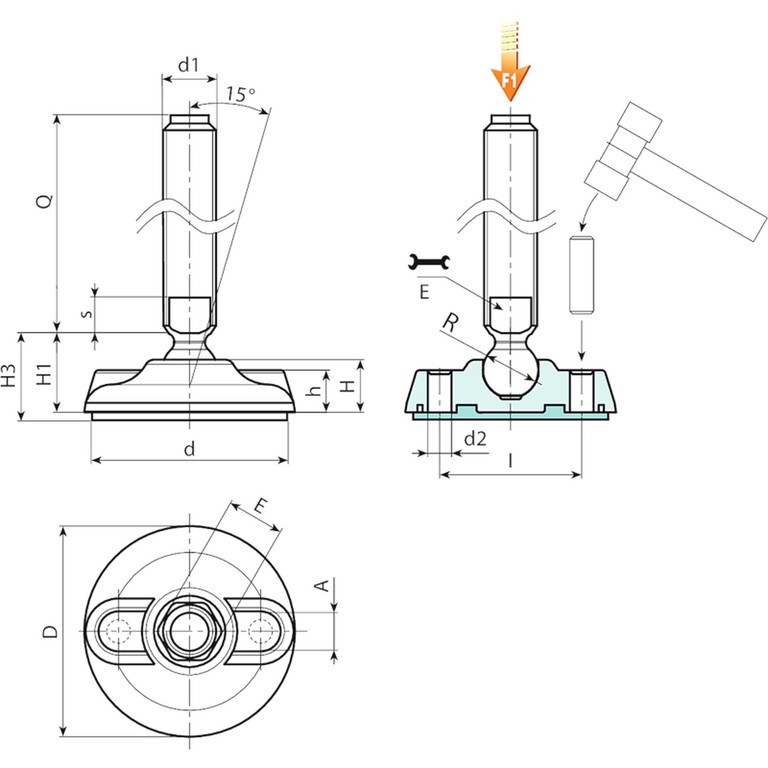

    A rögzítőláb zárt lyukakkal van ellátva a talajhoz való rögzítéshez. A nyitáshoz lyukassza ki a műanyag membránt (lásd a rajzot).

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.

    Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

    Adatlap

    P917 változat: Rögzítőláb B típusú szárral (hornyolt foglalattal a csavarkulcshoz) és 15 golyó - SBS csúszásmentes talppal

    Kód Art. D H I H1 H3 h A E s d2 d R d1 6g Q Tömeg (g) F1 (kN)
    P917080.0011 P917080.TM20X5001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 50 191 17
    P917080.0012 P917080.TM20X7001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 70 231 17
    P917080.0014 P917080.TM20X9001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 90 271 17
    P917080.0001 P917080.TM20X11001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 110 311 17
    P917080.0002 P917080.TM20X13001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 130 351 17
    P917080.0004 P917080.TM20X15001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 150 391 17
    P917080.0006 P917080.TM20X17001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 170 431 17
    P917080.0007 P917080.TM20X19001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 190 470 17
    P917080.0009 P917080.TM20X21001 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 210 510 17
    P917105.0013 P917105.TM20X5001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 50 285 17
    P917105.0014 P917105.TM20X7001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 70 325 17
    P917105.0016 P917105.TM20X9001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 90 365 17
    P917105.0002 P917105.TM20X11001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 110 405 17
    P917105.0003 P917105.TM20X13001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 130 445 17
    P917105.0005 P917105.TM20X15001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 150 485 17
    P917105.0008 P917105.TM20X17001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 170 525 17
    P917105.0009 P917105.TM20X19001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 190 565 17
    P917105.0011 P917105.TM20X21001 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 210 605 17
    P917130.0015 P917130.TM20X5001 130 24 99 30 35 20 21 16 7 13 126 15 M20 50 396 17
    P917130.0016 P917130.TM20X7001 130 24 99 30 35 20 21 16 7 13 126 15 M20 70 436 17
    P917130.0018 P917130.TM20X9001 130 24 99 30 35 20 21 16 7 13 126 15 M20 90 476 17
    P917130.0001 P917130.TM20X11001 130 24 99 30 35 20 21 16 7 13 126 15 M20 110 516 17
    P917130.0003 P917130.TM20X13001 130 24 99 30 35 20 21 16 7 13 126 15 M20 130 556 17
    P917130.0006 P917130.TM20X15001 130 24 99 30 35 20 21 16 7 13 126 15 M20 150 596 17
    P917130.0009 P917130.TM20X17001 130 24 99 30 35 20 21 16 7 13 126 15 M20 170 636 17
    P917130.0011 P917130.TM20X19001 130 24 99 30 35 20 21 16 7 13 126 15 M20 190 675 17
    P917130.0013 P917130.TM20X21001 130 24 99 30 35 20 21 16 7 13 126 15 M20 210 715 17
    P917080.0017 P917080.TM24X15001 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 150 589 17
    P917080.0019 P917080.TM24X17001 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 170 650 17
    P917080.0020 P917080.TM24X19001 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 190 710 17
    P917080.0022 P917080.TM24X21001 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 210 770 17
    P917105.0018 P917105.TM24X15001 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 150 682 17
    P917105.0020 P917105.TM24X17001 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 170 742 17
    P917105.0021 P917105.TM24X19001 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 190 800 17
    P917105.0023 P917105.TM24X21001 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 210 860 17
    P917130.0021 P917130.TM24X15001 130 24 99 30 35 20 21 19 7 13 126 15 M24 150 790 17
    P917130.0023 P917130.TM24X17001 130 24 99 30 35 20 21 19 7 13 126 15 M24 170 850 17
    P917130.0024 P917130.TM24X19001 130 24 99 30 35 20 21 19 7 13 126 15 M24 190 910 17
    P917130.0026 P917130.TM24X21001 130 24 99 30 35 20 21 19 7 13 126 15 M24 210 970 17
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

    P917CIN változat: Rögzítőláb B típusú szárral - rozsdamentes acél - (hornyolt foglalattal a csavarkulcshoz) és 15 golyó - SBS csúszásmentes talppal

    Kód Art. D H I H1 H3 h A E s d2 d R d1 Q Tömeg (g) F1 (kN)
    P917080.0013 P917080.TM20X7001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 70 231 17
    P917080.0015 P917080.TM20X9001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 90 271 17
    P917080.0003 P917080.TM20X13001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 130 351 17
    P917080.0005 P917080.TM20X15001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 150 391 17
    P917080.0008 P917080.TM20X19001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 190 470 17
    P917080.0010 P917080.TM20X21001CIN 80 20 54 25.5 28.5 16 20 16 7 9 75 15 M20 210 510 17
    P917105.0015 P917105.TM20X7001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 70 325 17
    P917105.0001 P917105.TM20X9001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 90 365 17
    P917105.0004 P917105.TM20X13001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 130 445 17
    P917105.0007 P917105.TM20X15001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 150 485 17
    P917105.0010 P917105.TM20X19001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 190 565 17
    P917105.0012 P917105.TM20X21001CIN 105 22 74 28 32 18.5 21 16 7 11 101 15 M20 210 605 17
    P917130.0017 P917130.TM20X7001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 70 436 17
    P917130.0019 P917130.TM20X9001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 90 476 17
    P917130.0004 P917130.TM20X13001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 130 556 17
    P917130.0007 P917130.TM20X15001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 150 596 17
    P917130.0012 P917130.TM20X19001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 190 675 17
    P917130.0014 P917130.TM20X21001CIN 130 24 99 30 35 20 21 16 7 13 126 15 M20 210 715 17
    P917080.0016 P917080.TM24X11001CIN 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 110 469 17
    P917080.0018 P917080.TM24X15001CIN 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 150 589 17
    P917080.0021 P917080.TM24X19001CIN 80 20 54 25.5 28.5 16 20 19 7 9 75 15 M24 190 710 17
    P917105.0017 P917105.TM24X11001CIN 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 110 562 17
    P917105.0019 P917105.TM24X15001CIN 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 150 682 17
    P917105.0022 P917105.TM24X19001CIN 105 22 74 28 32 18.5 21 19 7 11 101 15 M24 190 800 17
    P917130.0020 P917130.TM24X11001CIN 130 24 99 30 35 20 21 19 7 13 126 15 M24 110 670 17
    P917130.0022 P917130.TM24X15001CIN 130 24 99 30 35 20 21 19 7 13 126 15 M24 150 790 17
    P917130.0025 P917130.TM24X19001CIN 130 24 99 30 35 20 21 19 7 13 126 15 M24 190 910 17
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
