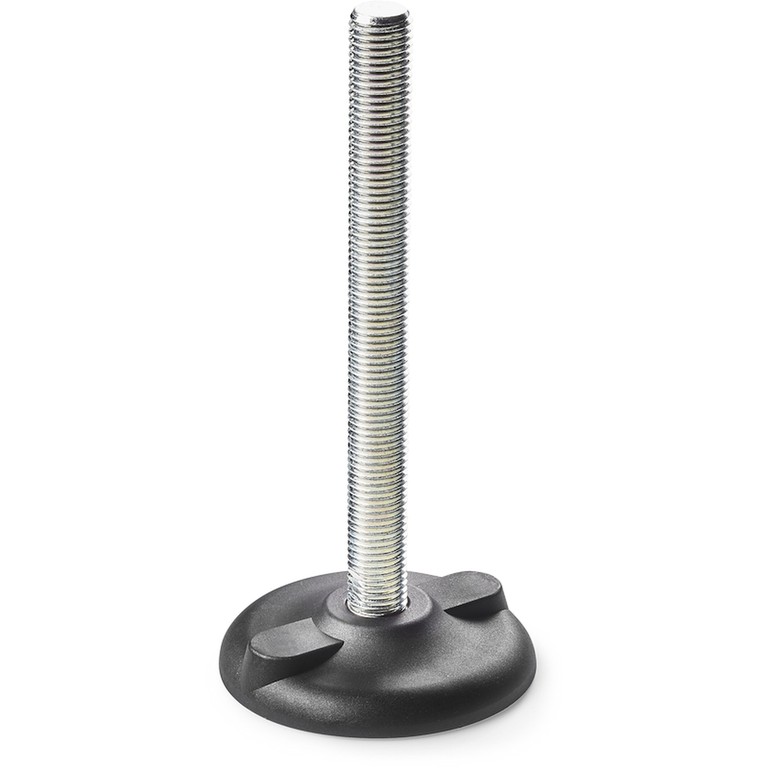

RÖGZÍTŐLÁB FORGÓ SZÁRRAL ÉS TALAJRÖGZÍTÉSSEL
16
P801
Piedi con stelo girevole
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Betétek:
Horgonyzott acél, nem csuklós, forgó menetes szár, rögzítőgyűrűvel rögzítve.
(1) Rögzítőgyűrű fekete oxidált acélból UNI 7435.
(2) Rozsdamentes acél alátét (AISI 304).
Talajrögzítés:

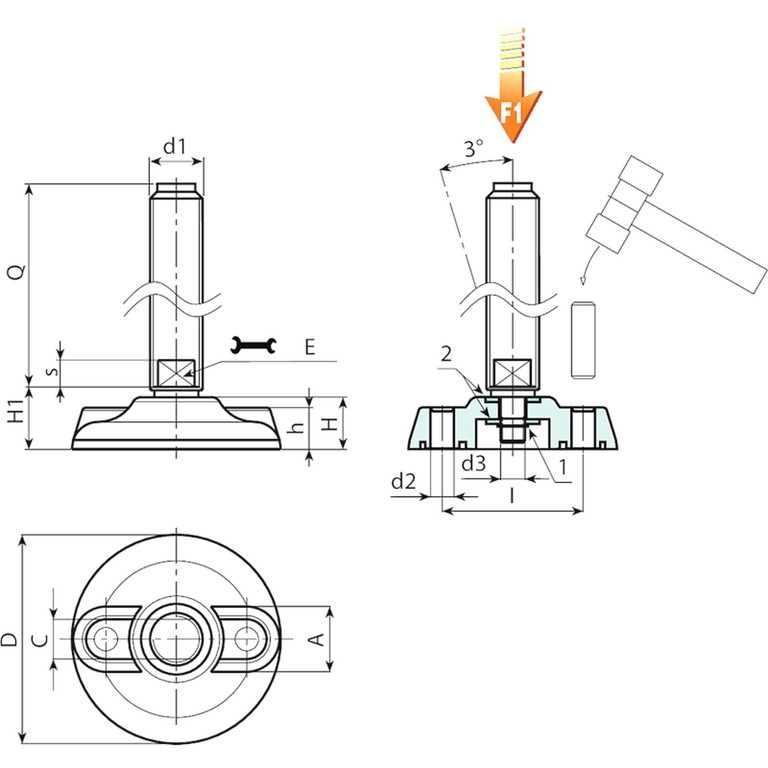

A rögzítőláb zárt lyukakkal van ellátva a talajhoz való rögzítéshez. A nyitáshoz lyukassza ki a műanyag membránt (lásd a rajzot).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

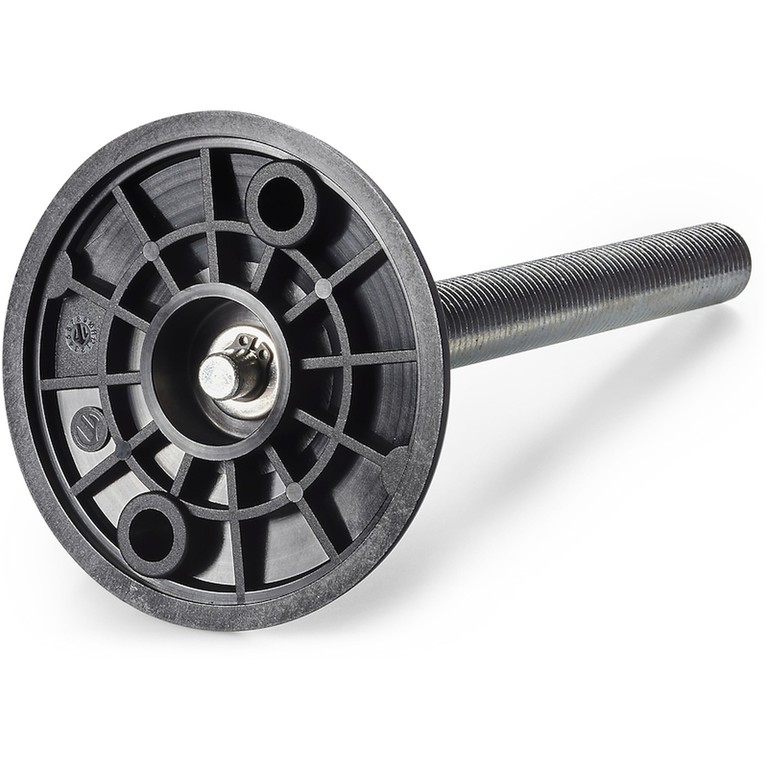

P801 változat: Rögzítőláb forgó szárral és rögzítőgyűrűvel rögzítve.
Kód | Art. | D | H | I | H1 | h | A | s | d2 | d3 | E | d1 6g | Q | Tömeg (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P801080.0025 | P801080.TM12X05001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 50 | 130 | 13 |
P801080.0001 | P801080.TM12X09001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 90 | 143 | 13 |
P801080.0008 | P801080.TM14X11001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 12 | M14 | 110 | 175 | 13 |
P801080.0016 | P801080.TM16X15001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 13 | M16 | 150 | 274 | 13 |
P801105.0016 | P801105.TM16X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 8 | 11 | 10 | 13 | M16 | 150 | 324 | 15 |
P801105.0022 | P801105.TM20X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 150 | 417 | 15 |
P801105.0024 | P801105.TM20X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 190 | 500 | 15 |
P801105.0028 | P801105.TM24X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 150 | 553 | 15 |
P801105.0030 | P801105.TM24X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 190 | 673 | 15 |
P801105.0034 | P801105.TM30X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 150 | 866 | 15 |
P801105.0036 | P801105.TM30X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 190 | 1055 | 15 |
P801130.0001 | P801130.TM16X09001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 90 | 310 | 17 |
P801130.0004 | P801130.TM16X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 150 | 391 | 17 |
P801130.0007 | P801130.TM20X11001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 110 | 404 | 17 |
P801130.0009 | P801130.TM20X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 150 | 485 | 17 |
P801130.0011 | P801130.TM20X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 190 | 565 | 17 |
P801130.0016 | P801130.TM24X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 150 | 618 | 17 |
P801130.0018 | P801130.TM24X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 190 | 738 | 17 |
P801130.0022 | P801130.TM30X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 150 | 931 | 17 |
P801130.0024 | P801130.TM30X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 190 | 1120 | 17 |
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
