CSEPP ALAKÚ RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL B TÍPUS - 15 GOLYÓ

16

P706


Piedi plastica con fissaggio laterale-stelo snodato

    Anyagok:

    Üvegszálas poliamid.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Betétek:

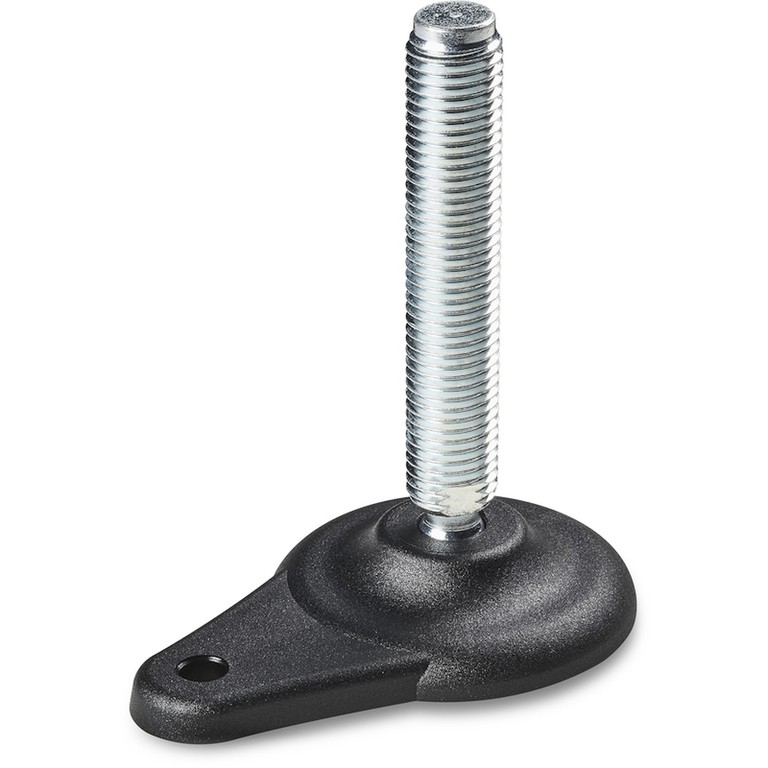

    P706:

    Horganyzott acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).

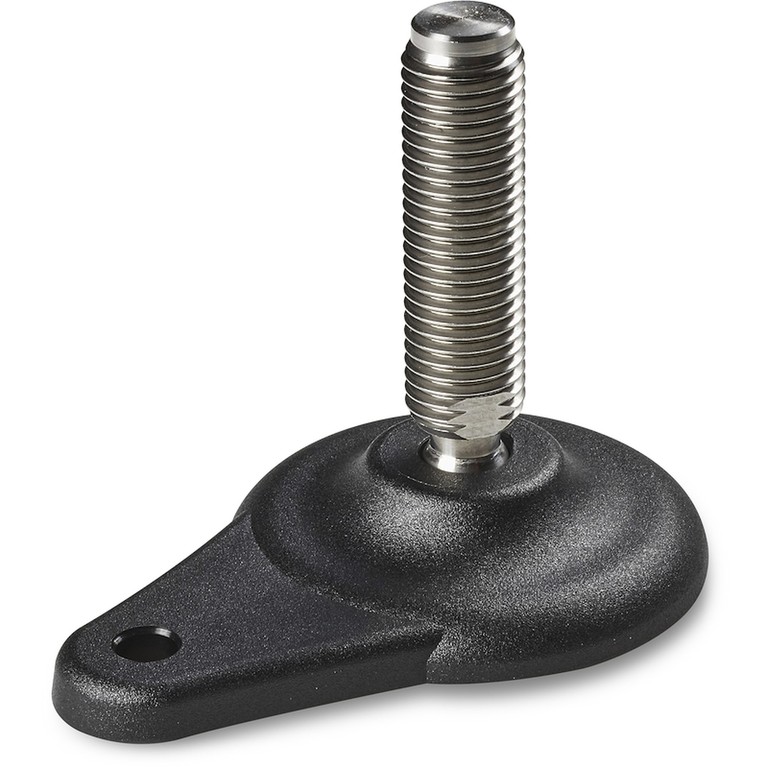

    P706CIN:

    Rozsdamentes acél csuklós és menetes szár (15 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 304) (6 g menettolerancia).

    Talajrögzítés:

    A műanyag formázásával kapott átmenő furat.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.

    Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

    Adatlap

    P706 változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral (hatszögletű talppal a csavarkulcshoz) és 15 golyóval

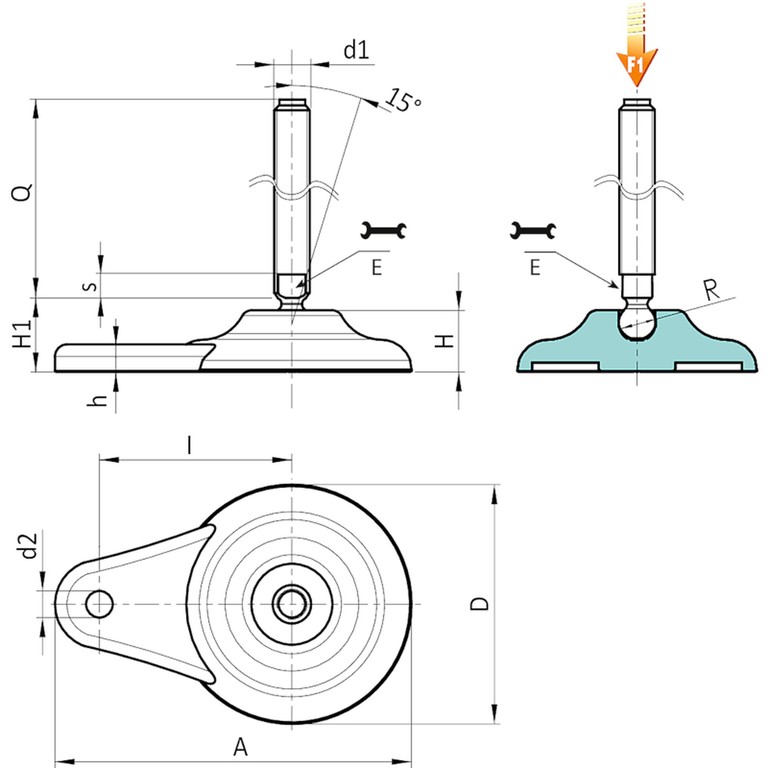

    Kód Art. D H I H1 h A E s d2 R d1 6g Q Tömeg (g) F1 (kN)
    P706080.0002 P706080.TM20X07001 80 20 65 26 9 120 16 7 9 15 M20 70 231 17
    P706080.0004 P706080.TM20X09001 80 20 65 26 9 120 16 7 9 15 M20 90 263 17
    P706080.0007 P706080.TM20X13001 80 20 65 26 9 120 16 7 9 15 M20 130 327 17
    P706080.0009 P706080.TM20X15001 80 20 65 26 9 120 16 7 9 15 M20 150 362 17
    P706080.0012 P706080.TM20X19001 80 20 65 26 9 120 16 7 9 15 M20 190 427 17
    P706080.0014 P706080.TM20X21001 80 20 65 26 9 120 16 7 9 15 M20 210 462 17
    P706080.0017 P706080.TM24X15001 80 20 65 26 9 120 16 7 9 15 M24 150 567 17
    P706080.0019 P706080.TM24X17001 80 20 65 26 9 120 16 7 9 15 M24 170 627 17
    P706080.0021 P706080.TM24X19001 80 20 65 26 9 120 16 7 9 15 M24 190 687 17
    P706080.0023 P706080.TM24X21001 80 20 65 26 9 120 16 7 9 15 M24 210 747 17
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

    P706CIN változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral - rozsdamentes acél - (hatszögletű talppal a csavarkulcshoz) és 15 golyóval

    Kód Art. D H I H1 h A E s d2 R d1 6g Q Tömeg (g) F1 (kN)
    P706080.0003 P706080.TM20X07001CIN 80 20 65 26 9 120 16 7 9 15 M20 70 231 17
    P706080.0005 P706080.TM20X09001CIN 80 20 65 26 9 120 16 7 9 15 M20 90 263 17
    P706080.0008 P706080.TM20X13001CIN 80 20 65 26 9 120 16 7 9 15 M20 130 327 17
    P706080.0010 P706080.TM20X15001CIN 80 20 65 26 9 120 16 7 9 15 M20 150 362 17
    P706080.0013 P706080.TM20X19001CIN 80 20 65 26 9 120 16 7 9 15 M20 190 427 17
    P706080.0015 P706080.TM20X21001CIN 80 20 65 26 9 120 16 7 9 15 M20 210 462 17
    P706080.0016 P706080.TM24X11001CIN 80 20 65 26 9 120 16 7 9 15 M24 110 447 17
    P706080.0018 P706080.TM24X15001CIN 80 20 65 26 9 120 16 7 9 15 M24 150 567 17
    P706080.0022 P706080.TM24X19001CIN 80 20 65 26 9 120 16 7 9 15 M24 190 687 17
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
