CSEPP ALAKÚ RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL B TÍPUS - 12.4 GOLYÓ

16

P704


Piedi plastica con fissaggio laterale-stelo snodato

    Anyagok:

    Üvegszálas poliamid.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Betétek:

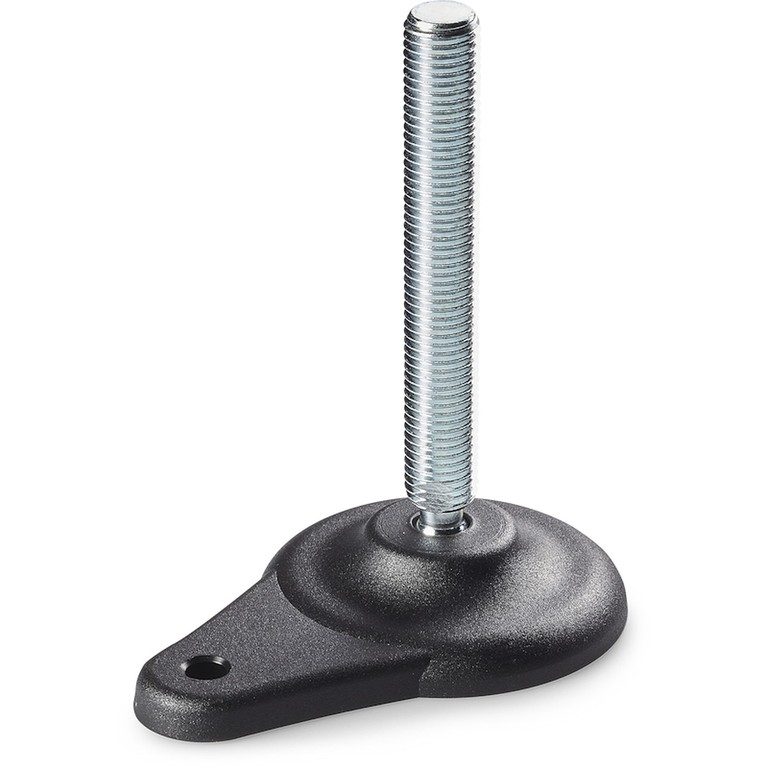

    P704:

    Horganyzott acél csuklós és menetes szár (12.5 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).

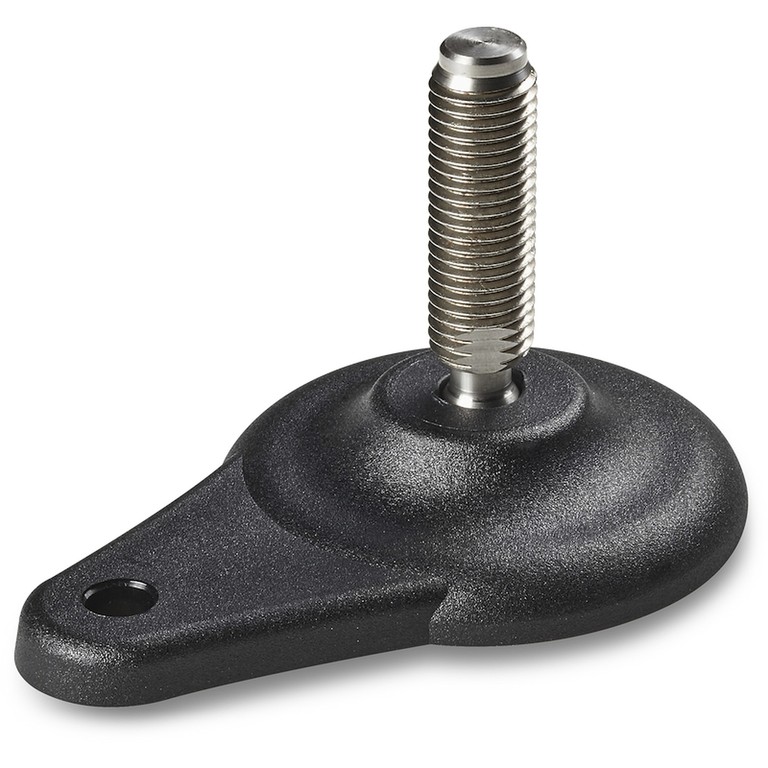

    P704CIN:

    Rozsdamentes acél csuklós és menetes szár (12.5 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 303) (6 g menettolerancia).

    Talajrögzítés:

    A műanyag formázásával kapott átmenő furat.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.

    Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).

    Adatlap

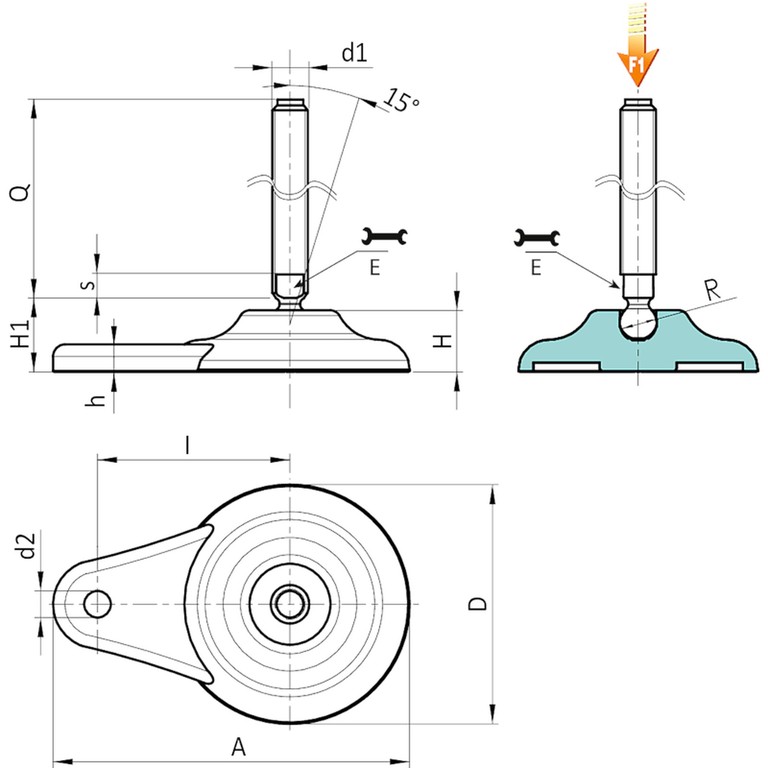

    P704 változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral (hatszögletű talppal a csavarkulcshoz) és 12.5 golyóval

    Kód Art. D H I H1 h A E s d2 R d1 6g Q Tömeg (g) F1 (kN)
    P704080.0001 P704080.TM16X7001 80 20 65 26 9 120 13 7 9 12,4 M16 70 156 10
    P704080.0002 P704080.TM16X9001 80 20 65 26 9 120 13 7 9 12,4 M16 90 182 10
    P704080.0003 P704080.TM16X11001 80 20 65 26 9 120 13 7 9 12,4 M16 110 208 10
    P704080.0005 P704080.TM16X13001 80 20 65 26 9 120 13 7 9 12,4 M16 130 234 10
    P704080.0007 P704080.TM16X15001 80 20 65 26 9 120 13 7 9 12,4 M16 150 260 10
    P704080.0009 P704080.TM16X17001 80 20 65 26 9 120 13 7 9 12,4 M16 170 286 10
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

    P704CIN változat: Csepp alakú rögzítőláb talajrögzítéssel - B típusú szárral - rozsdamentes acél - (hornyolt foglalattal a csavarkulcshoz) és 12.5 golyóval

    Kód Art. D H I H1 h A E s d2 R d1 6g Q Tömeg (g) F1 (kN)
    P704080.0004 P704080.TM16X11001CIN 80 20 65 26 9 120 13 7 9 12,4 M16 110 130 10
    P704080.0006 P704080.TM16X13001CIN 80 20 65 26 9 120 13 7 9 12,4 M16 130 156 10
    P704080.0008 P704080.TM16X15001CIN 80 20 65 26 9 120 13 7 9 12,4 M16 150 182 10
    P704080.0010 P704080.TM16X17001CIN 80 20 65 26 9 120 13 7 9 12,4 M16 170 208 10
    Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
    Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
