P703
CSEPP ALAKÚ RÖGZÍTŐLÁB TALAJRÖGZÍTÉSSEL ÉS ACÉL CSUKLÓS SZÁRRAL A TÍPUS - 15 GOLYÓ ÉS CSÚSZÁSMENTES TALPPAL
Csepp alakú padlórögzítő lábak - csuklós szár + csúszásmentes talp
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Betétek:

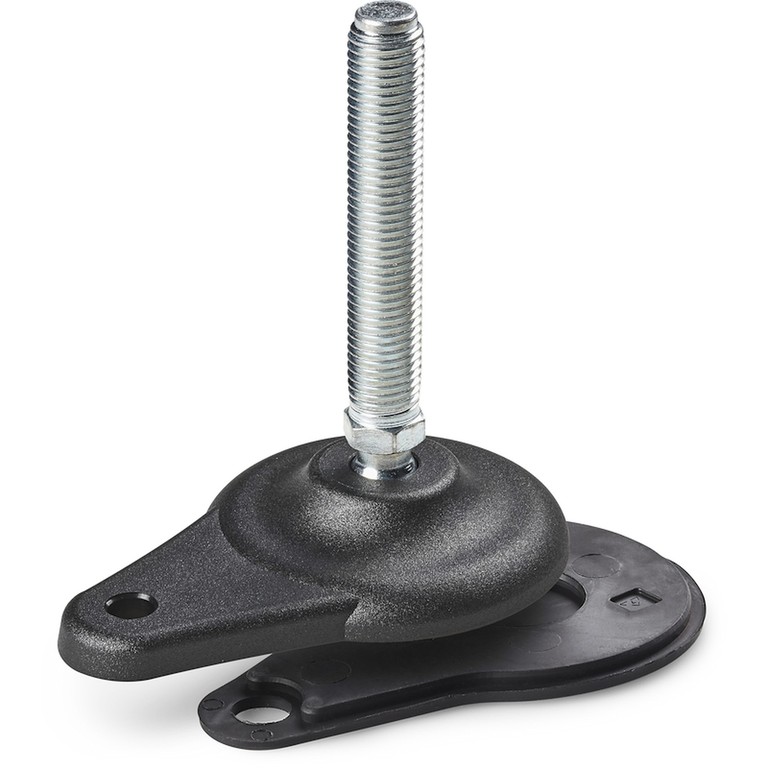

P703:
Horganyzott acél csuklós és menetes szár (15 golyó), hatszögletű talppal (6 g menettolerancia).

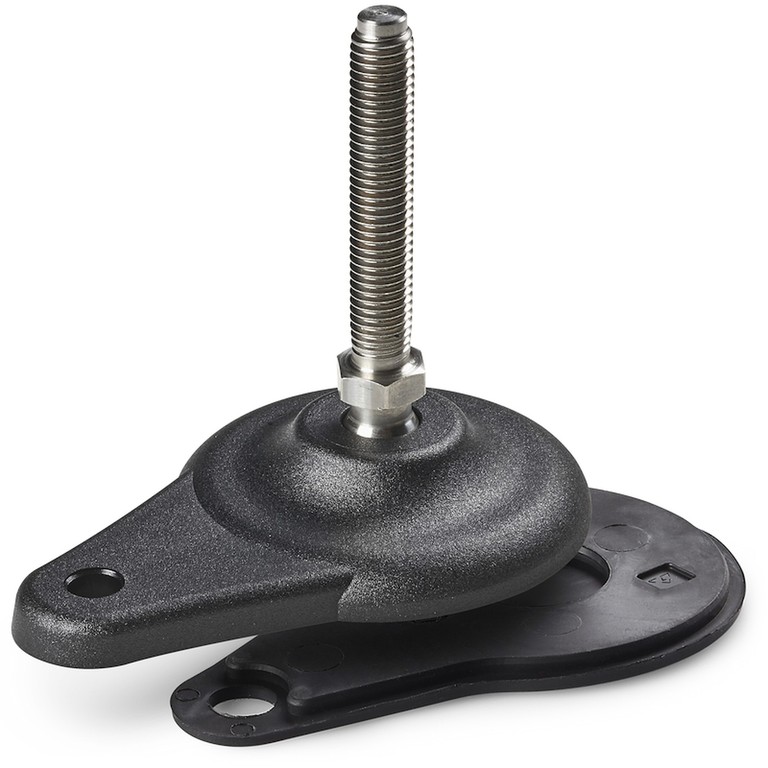

P703CIN:
Rozsdamentes acél csuklós és menetes szár (15 golyó), hatszögletű talppal (AISI 303) (6 g menettolerancia).
Csúszásmentes talp:
Csúszásmentes talp SBS 75 Shore hőre lágyuló gumiból, fekete RAL 9011 színben. Olajokkal és zsírokkal szemben ellenálló. Gyorscsatlakozós szerelvény.
Talajrögzítés:
A műanyag formázásával kapott átmenő furat.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
Kérésre, meghatározott mennyiség esetén a láb narancs színben is rendelhető (RAL 2004).
P703 változat: Csepp alakú rögzítőláb talajrögzítéssel - A típusú szárral - (hatszögletű talppal) és 15 golyóval - SBS csúszásmentes talppal.

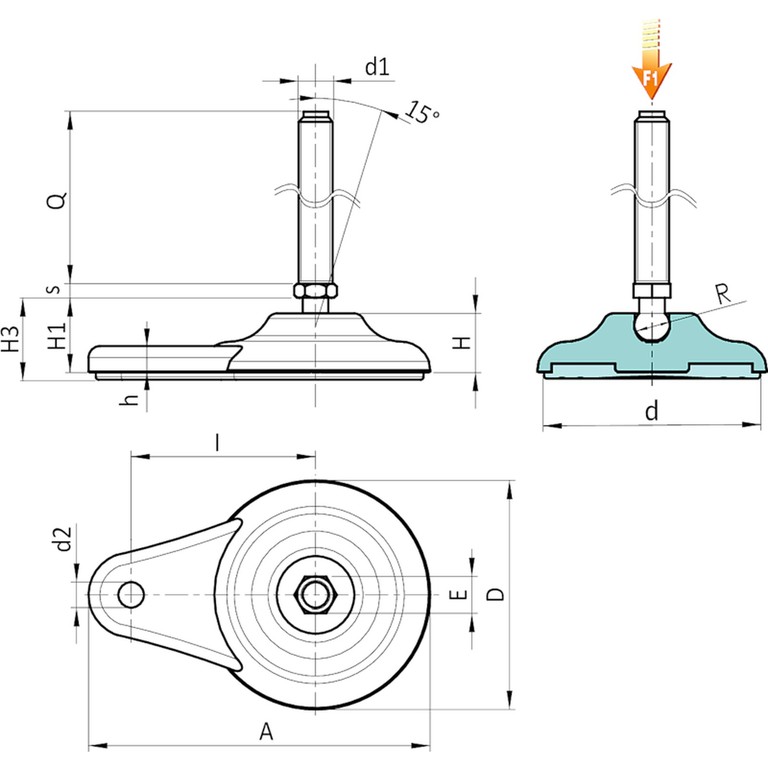

| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P703080.0001 | P703080.TM12X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 50 | 143 | 13 |
| P703080.0002 | P703080.TM12X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 70 | 156 | 13 |
| P703080.0004 | P703080.TM12X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 90 | 171 | 13 |
| P703080.0006 | P703080.TM12X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 110 | 187 | 13 |
| P703080.0009 | P703080.TM14X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 50 | 155 | 13 |
| P703080.0010 | P703080.TM14X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 70 | 185 | 13 |
| P703080.0012 | P703080.TM14X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 90 | 196 | 13 |
| P703080.0013 | P703080.TM14X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 110 | 213 | 13 |
| P703080.0016 | P703080.TM14X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 150 | 230 | 13 |
| P703080.0017 | P703080.TM16X5001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 50 | 171 | 13 |
| P703080.0032 | P703080.TM16X7001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 70 | 197 | 13 |
| P703080.0020 | P703080.TM16X9001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 90 | 223 | 13 |
| P703080.0022 | P703080.TM16X11001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 110 | 248 | 13 |
| P703080.0024 | P703080.TM16X13001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 130 | 274 | 13 |
| P703080.0026 | P703080.TM16X15001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 150 | 299 | 13 |
| P703080.0028 | P703080.TM16X17001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 170 | 327 | 13 |
| P703080.0030 | P703080.TM16X19001 | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 190 | 350 | 13 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
P703CIN változat: Csepp alakú rögzítőláb talajrögzítéssel - A típusú szárral - rozsdamentes acél - (hatszögletű talppal) és 15 golyóval - SBS csúszásmentes talppal
| Kód | Art. | D | H | I | H1 | H3 | h | A | E | s | d2 | d | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P703080.0003 | P703080.TM12X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 70 | 156 | 13 |
| P703080.0005 | P703080.TM12X9001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 90 | 171 | 13 |
| P703080.0007 | P703080.TM12X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M12 | 110 | 187 | 13 |
| P703080.0011 | P703080.TM14X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 70 | 185 | 13 |
| P703080.0014 | P703080.TM14X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 110 | 213 | 13 |
| P703080.0015 | P703080.TM14X13001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M14 | 130 | 230 | 13 |
| P703080.0018 | P703080.TM16X5001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 50 | 171 | 13 |
| P703080.0019 | P703080.TM16X7001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 70 | 197 | 13 |
| P703080.0021 | P703080.TM16X9001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 90 | 223 | 13 |
| P703080.0023 | P703080.TM16X11001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 110 | 248 | 13 |
| P703080.0025 | P703080.TM16X13001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 130 | 274 | 13 |
| P703080.0027 | P703080.TM16X15001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 150 | 299 | 13 |
| P703080.0029 | P703080.TM16X17001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 170 | 327 | 13 |
| P703080.0031 | P703080.TM16X19001CIN | 80 | 20 | 65 | 26 | 29 | 9 | 120 | 16 | 6.5 | 9 | 70 | 15 | M16 | 190 | 350 | 13 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
