TELJES ACÉL RÖGZÍTŐ LÁB CSUKLÓS SZÁRRAL B TÍPUS - 12.4 GOLYÓ
16
P532
Piedi metallo con stelo snodato
Anyagok:
P532:
Esztergált, szabadon vágható acél rögzítőláb talpazat.
P532CIN:
Esztergált, rozsdamentes acél rögzítőláb talpazat (AISI 303).
Felületkikészítés:
Sima.
Szín:
P532:
Standard kék horganyzás.
P532CIN:
Természetes.
Betétek:
P532:
Horganyzott acél csuklós és menetes szár (12.5 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (6 g menettolerancia).
P532CIN:
Rozsdamentes acél csuklós és menetes szár (12.5 golyó), hornyolt foglalattal csavarkulcshoz (B típus) (AISI 303) (6 g menettolerancia).
Szárrögzítési módszer:
A szárat nem lehet szétszerelni. A golyó nem távolítható el, mivel a foglalatának a széle rá van szorítva.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.

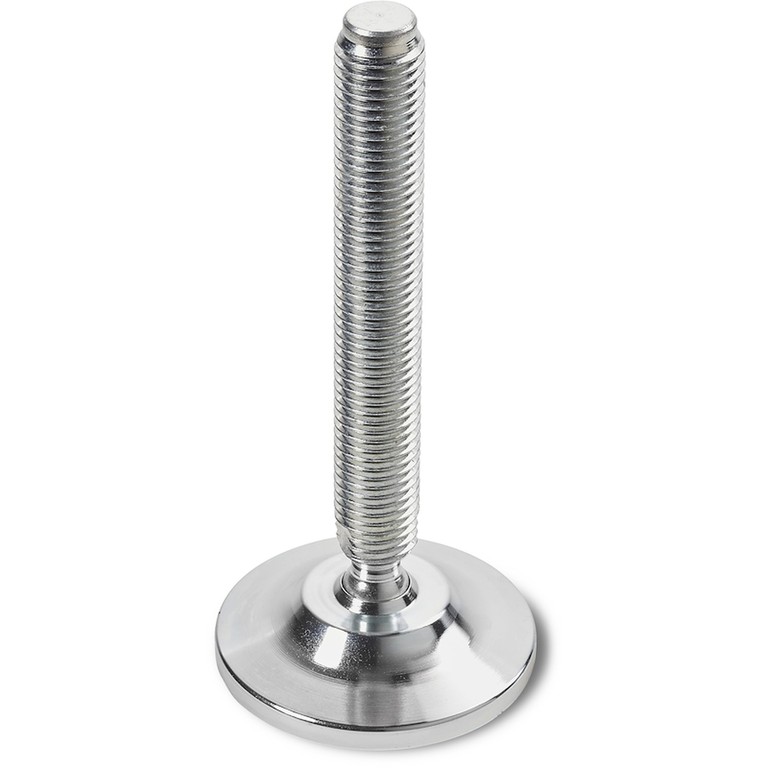

P532 változat: Horgonyzott acél rögzítőláb B típusú szárral (hornyolt foglalattal a csavarkulcshoz) és 12.5 golyóval

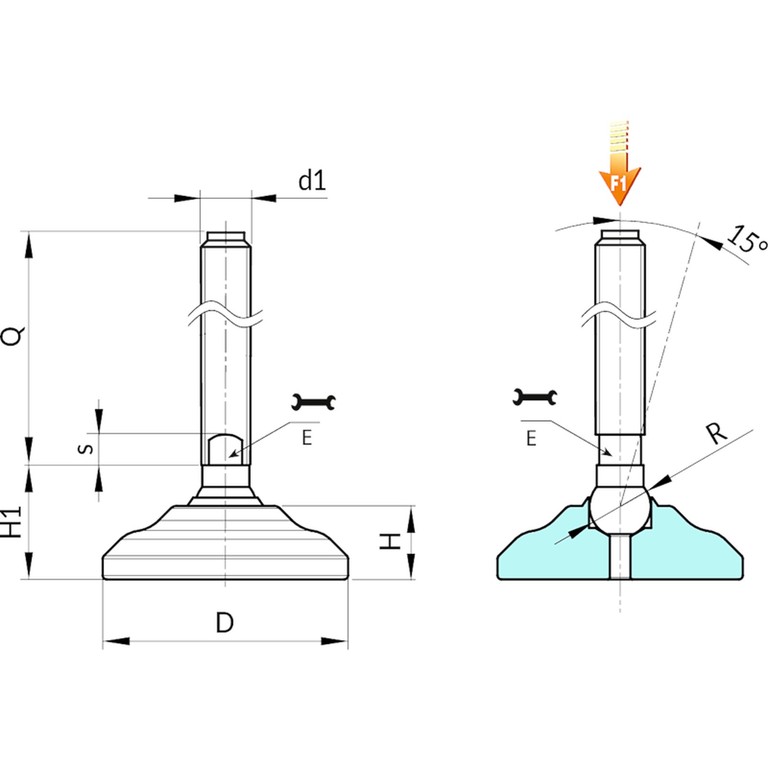

| Kód | Art. | D | H | H1 | E | s | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53260.0008 | P53260.VZM16X50 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 50 | 338 | 23 |
| P53260.0009 | P53260.VZM16X70 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 70 | 364 | 23 |
| P53260.0010 | P53260.VZM16X90 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 90 | 390 | 23 |
| P53260.0011 | P53260.VZM16X110 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 110 | 416 | 23 |
| P53260.0012 | P53260.VZM16X130 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 130 | 442 | 23 |
| P53260.0013 | P53260.VZM16X150 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 150 | 468 | 23 |
| P53260.0014 | P53260.VZM16X170 | 60 | 18 | 28 | 13 | 7 | 12.5 | M16 | 170 | 494 | 23 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

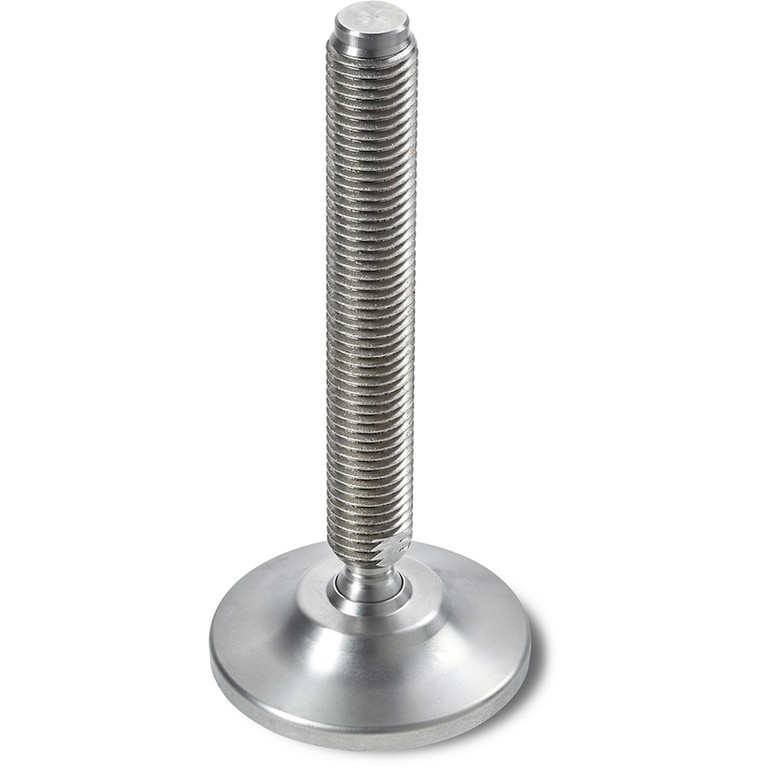

P532CIN változat: Rozsdamentes acél rögzítőláb B típusú szárral (hornyolt foglalattal a csavarkulcshoz) és 12.5 golyóval
| Kód | Art. | D | H | H1 | E | s | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53260.0001 | P53260.INM16X50CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 50 | 338 | 23 |
| P53260.0002 | P53260.INM16X70CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 70 | 364 | 23 |
| P53260.0003 | P53260.INM16X90CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 90 | 390 | 23 |
| P53260.0004 | P53260.INM16X110CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 110 | 416 | 23 |
| P53260.0005 | P53260.INM16X130CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 130 | 442 | 23 |
| P53260.0006 | P53260.INM16X150CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 150 | 468 | 23 |
| P53260.0007 | P53260.INM16X170CIN | 60 | 18 | 28 | 13 | 7 | 12.4 | M16 | 170 | 494 | 23 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
