Anyagok:
P530:
Esztergált, szabadon vágható acél rögzítőláb talpazat.
P530CIN:
Esztergált, rozsdamentes acél rögzítőláb talpazat (AISI 303).
Felületkikészítés:
Sima.
Szín:
P530:
Standard kék horganyzás.
P530CIN:
Természetes.
Betétek:
P530:
Horganyzott acél csuklós és menetes szár (12.5 golyó), hatszögletű talppal (6 g menettolerancia).
P530CIN:
Rozsdamentes acél csuklós és menetes szár (12.5 golyó), hatszögletű talppal (AISI 303) (6 g menettolerancia).
Szárrögzítési módszer:
A szárat nem lehet szétszerelni. A golyó nem távolítható el, mivel a foglalatának a széle rá van szorítva.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
P530 változat: Horgonyzott acél rögzítőláb A típusú szárral (hatszögletű talppal) és 12.5 golyóval

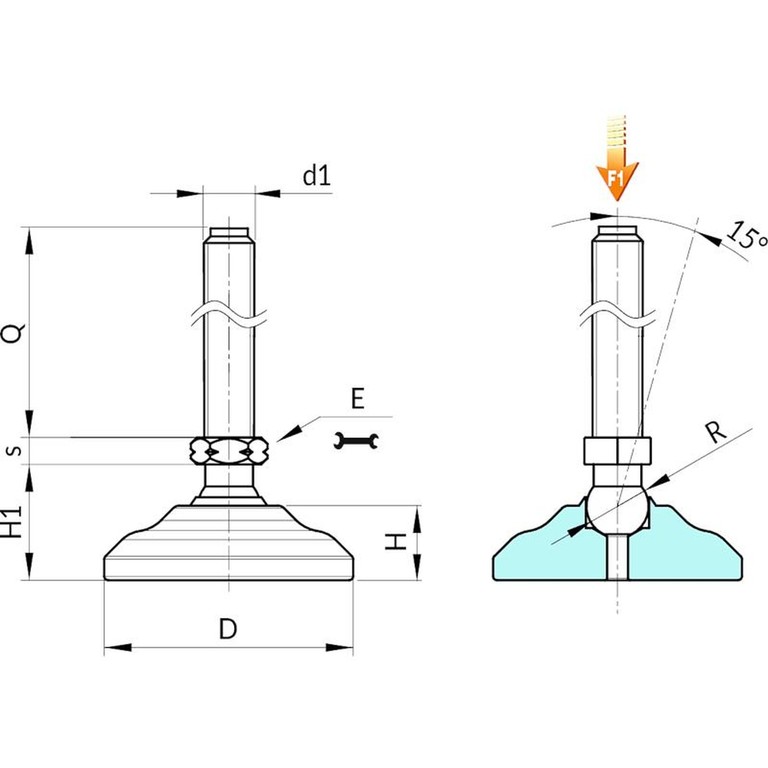

| Kód | Art. | D | H | H1 | E | s | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53040.0009 | P53040.VZM08X45 | 40 | 11,5 | 20 | 13 | 5 | 15 | M8 | 45 | 132 | 50 |
| P53040.0010 | P53040.VZM08X70 | 40 | 11,5 | 20 | 13 | 5 | 15 | M8 | 70 | 139 | 50 |
| P53040.0011 | P53040.VZM10X045 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 45 | 140 | 23 |
| P53040.0012 | P53040.VZM10X070 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 70 | 152 | 23 |
| P53040.0013 | P53040.VZM10X100 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 100 | 179 | 23 |
| P53040.0014 | P53040.VZM12X045 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 45 | 149 | 23 |
| P53040.0015 | P53040.VZM12X070 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 70 | 168 | 23 |
| P53040.0016 | P53040.VZM12X100 | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 100 | 188 | 23 |
| P53050.0009 | P53050.VZM08X045 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M8 | 45 | 186 | 23 |
| P53050.0010 | P53050.VZM08X070 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M8 | 70 | 196 | 23 |
| P53050.0011 | P53050.VZM10X045 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M10 | 45 | 203 | 23 |
| P53050.0012 | P53050.VZM10X070 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M10 | 70 | 215 | 23 |
| P53050.0013 | P53050.VZM10X100 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M10 | 100 | 240 | 23 |
| P53050.0014 | P53050.VZM12X045 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M12 | 45 | 212 | 23 |
| P53050.0015 | P53050.VZM12X070 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M12 | 70 | 231 | 23 |
| P53050.0016 | P53050.VZM12X100 | 50 | 14,5 | 25 | 13 | 5 | 12.5 | M12 | 100 | 251 | 23 |
| P53060.0009 | P53060.VZM08X045 | 60 | 18 | 28 | 13 | 5 | 12.5 | M8 | 45 | 295 | 13 |
| P53060.0010 | P53060.VZM08X070 | 60 | 18 | 28 | 13 | 5 | 12.5 | M8 | 70 | 302 | 13 |
| P53060.0011 | P53060.VZM10X045 | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 45 | 303 | 23 |
| P53060.0012 | P53060.VZM10X070 | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 70 | 315 | 23 |
| P53060.0013 | P53060.VZM10X100 | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 100 | 340 | 23 |
| P53060.0014 | P53060.VZM12X045 | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 45 | 312 | 23 |
| P53060.0015 | P53060.VZM12X070 | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 70 | 331 | 23 |
| P53060.0016 | P53060.VZM12X100 | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 100 | 351 | 23 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.

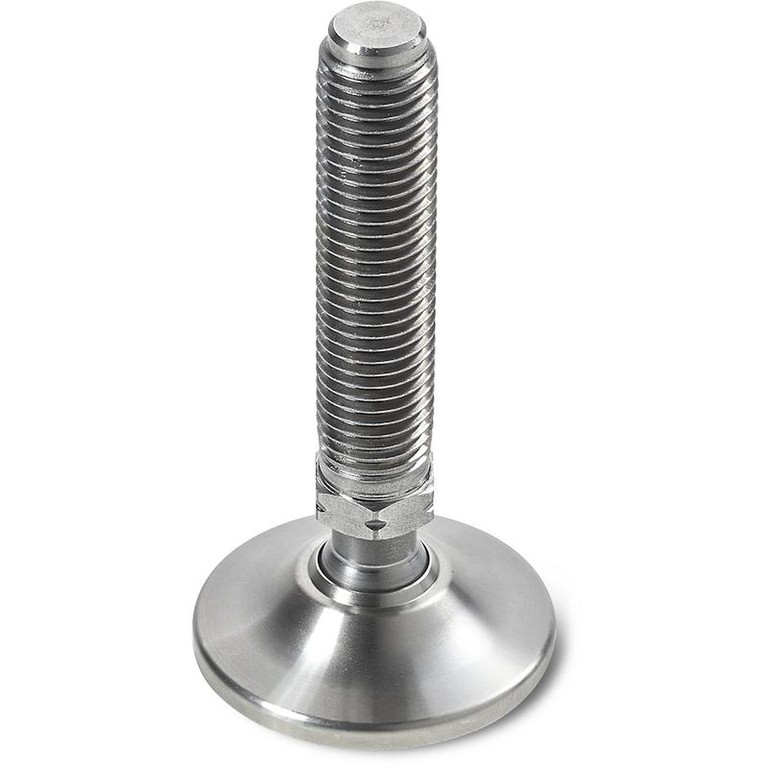

P530CIN változat: Rozsdamentes acél rögzítőláb A típusú szárral (hatszögletű talppal) és 12.5 golyóval
| Kód | Art. | D | H | H1 | E | s | R | d1 6g | Q | Tömeg (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P53040.0001 | P53040.INM08X045CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M8 | 45 | 132 | 13 |
| P53040.0002 | P53040.INM08X070CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M8 | 70 | 139 | 13 |
| P53040.0003 | P53040.INM10X045CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 45 | 140 | 23 |
| P53040.0005 | P53040.INM10X70CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 70 | 152 | 23 |
| P53040.0004 | P53040.INM10X100CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M10 | 100 | 179 | 23 |
| P53040.0006 | P53040.INM12X045CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 45 | 149 | 23 |
| P53040.0007 | P53040.INM12X070CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 70 | 168 | 23 |
| P53040.0008 | P53040.INM12X100CIN | 40 | 11,5 | 20 | 13 | 5 | 12.5 | M12 | 100 | 188 | 23 |
| P53050.0001 | P53050.INM08X045CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M8 | 45 | 195 | 13 |
| P53050.0002 | P53050.INM08X070CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M8 | 70 | 202 | 13 |
| P53050.0003 | P53050.INM10X045CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M10 | 45 | 203 | 23 |
| P53050.0004 | P53050.INM10X070CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M10 | 70 | 215 | 23 |
| P53050.0005 | P53050.INM10X100CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M10 | 100 | 240 | 23 |
| P53050.0006 | P53050.INM12X045CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M12 | 45 | 212 | 23 |
| P53050.0007 | P53050.INM12X070CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M12 | 70 | 231 | 23 |
| P53050.0008 | P53050.INM12X100CIN | 50 | 13.5 | 23 | 13 | 5 | 12.5 | M12 | 100 | 251 | 23 |
| P53060.0001 | P53060.INM08X045CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M8 | 45 | 295 | 13 |
| P53060.0002 | P53060.INM08X070CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M8 | 70 | 302 | 13 |
| P53060.0003 | P53060.INM10X045CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 45 | 303 | 23 |
| P53060.0004 | P53060.INM10X070CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 70 | 315 | 23 |
| P53060.0005 | P53060.INM10X100CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M10 | 100 | 340 | 23 |
| P53060.0006 | P53060.INM12X045CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 45 | 312 | 23 |
| P53060.0007 | P53060.INM12X070CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 70 | 331 | 23 |
| P53060.0008 | P53060.INM12X100CIN | 60 | 18 | 28 | 13 | 5 | 12.5 | M12 | 100 | 351 | 23 |
Figyelem: Az F1 megadott terhelési határérték 30%-kal alacsonyabb, mint a szakítóterhelés, és statikusan van meghatározva.
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
