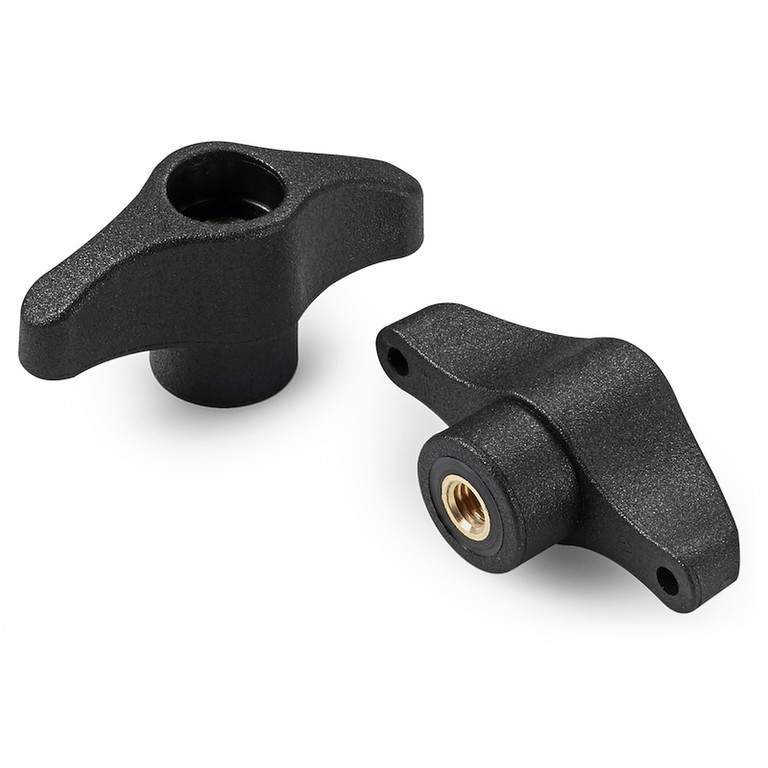

„EUROMODEL” SZÁRNYAS CSAVARANYA MENETES, ÁTMENŐ FURATÚ BETÉTTEL SAPKA NÉLKÜL
12
L806
Galletti Euromodel
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Betétek:
L806: Sárgaréz betét menetes átmenő furattal (6H menettolerancia).
L806PIN: Rozsdamentes acélbetét belső menetes furattal (AISI 303) (6H menettolerancia).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).







L806 változat: standard sárgaréz betét.

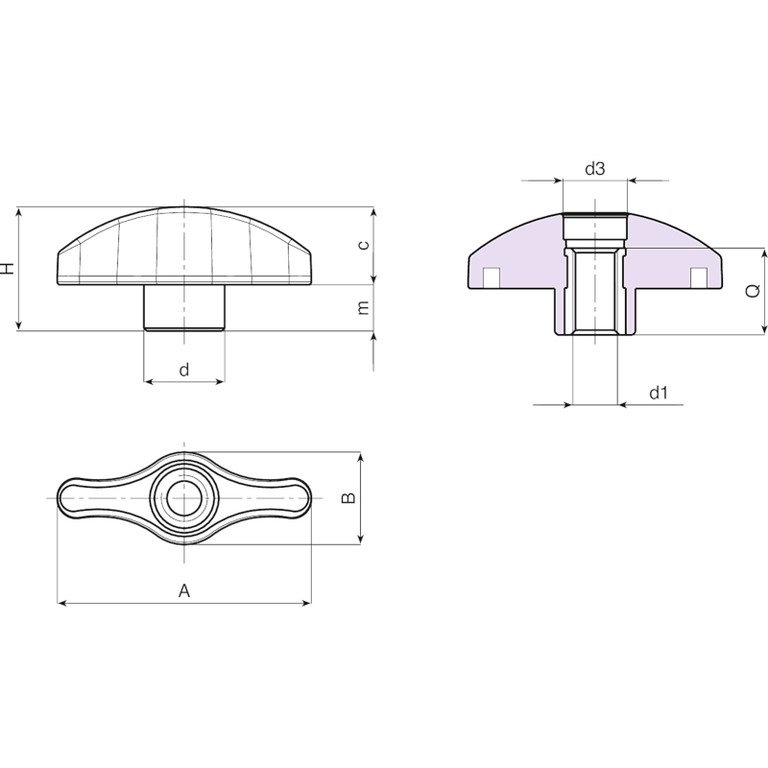

Kód | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80644.0001 | L80644.TM0501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M5 | 15 | 9 |
L80644.0002 | L80644.TM0601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M6 | 15 | 9 |
L80644.0004 | L80644.TM0801 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M8 | 15 | 10 |
L80652.0001 | L80652.TM0501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M5 | 18 | 14 |
L80652.0002 | L80652.TM0601 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M6 | 18 | 15 |
L80652.0003 | L80652.TM0801 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80652.0005 | L80652.TM1001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M10 | 18 | 16 |
L80667.0001 | L80667.TM0601 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M6 | 18 | 25 |
L80667.0002 | L80667.TM0801 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M8 | 18 | 25 |
L80667.0004 | L80667.TM1001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M10 | 18 | 26 |
L80667.0006 | L80667.TM1201 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M12 | 18 | 26 |
L806PIN változat: rozsdamentes acélbetéttel (AISI 303).
Kód | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80644.0003 | L80644.TM0601PIN | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M6 | 15 | 9 |
L80652.0004 | L80652.TM0801PIN | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80667.0005 | L80667.TM1001PIN | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M10 | 18 | 26 |
