UNIVERZÁLIS ZÁR GOMBBAL
10
J130
Serrature 1/4 giro M19
Anyagok:
(1) Fröccsöntött zamak zártest, M19 (állórész), forgórész és gomb.
(2) Elasztikus alátét d. 24x1 furattal d. 19.4.
(3) Horganyzott hatlapfejű záróanya, M19x1.
(4) Horganyzott acél zárókar. (Qn kialakítás N lapos - Qe kialakítás E kifelé hajlított).
(5) Kúpos acél elasztikus alátét d. 12x1.5.
(6) Horganyzott acél kúpos csillagfejű csavar, M5x8.
Felületkikészítés:
(1) Nikkelezett.
(2-5) Fekete oxiddal kezelt.
(3-4-6) Standard kék horganyzás.
Forgatás:
90°.
Speciális kérések:
Nincs.

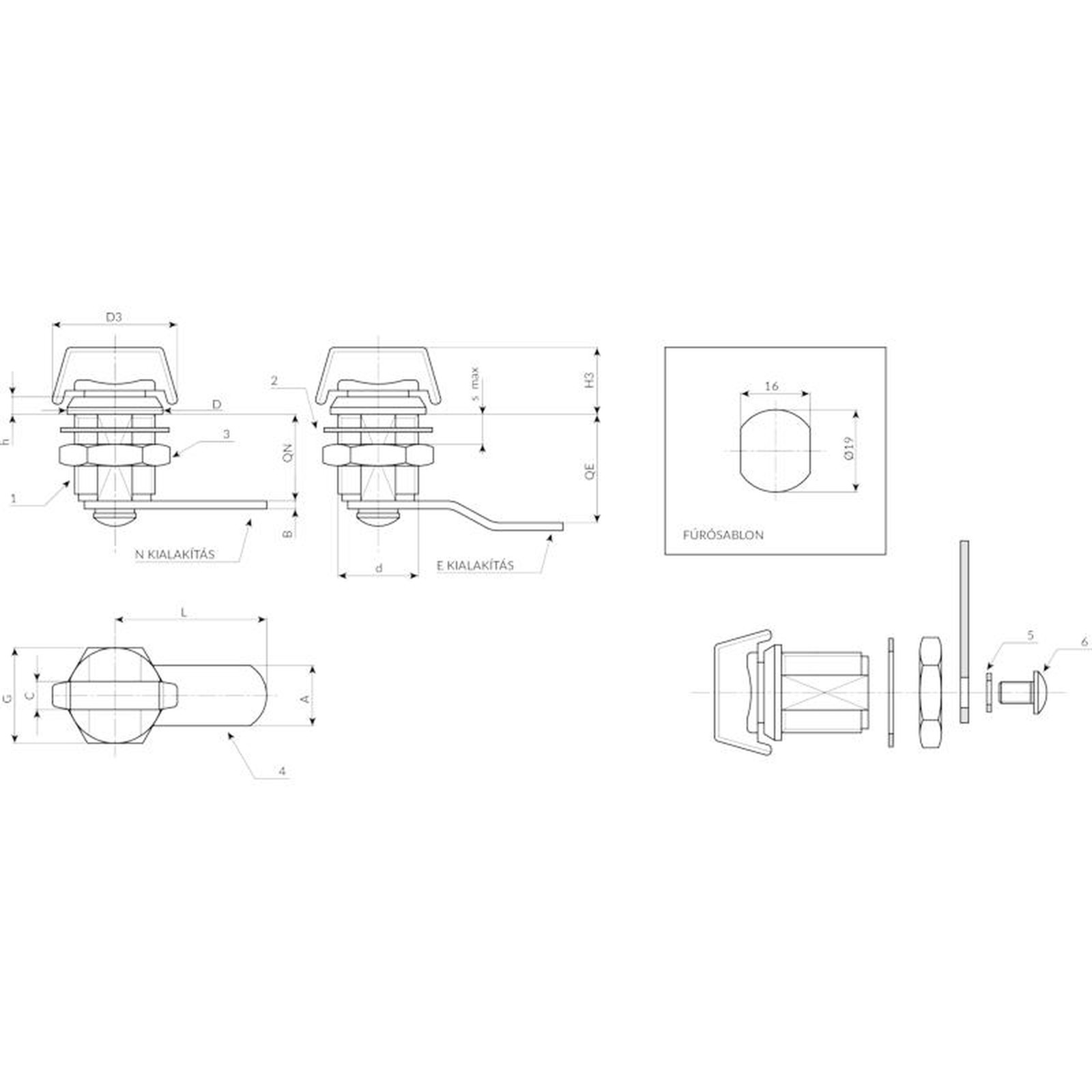

| Kód | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
