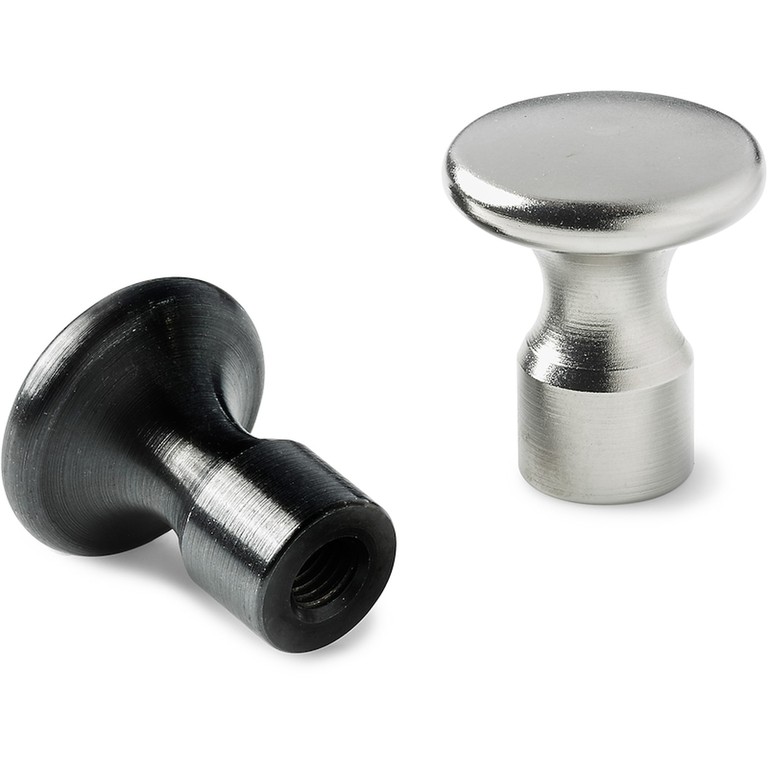

ACÉL GOMB MENETES FURATTAL
09
W118
Impugnature leva cambio
Anyagok:
W118B-W118H:
5.8-as szilárdsági osztályú acél.
W118CIN:
Rozsdamentes acél (AISI 303).
Felületkikészítés:
W118...H (nikkelezett):
Esztergált és homokfúvott.
W118...B (fekete oxiddal kezelt) és W118....CIN (rozsdamentes acél):
Esztergált és polírozott.
Szín:
W118...B:
Fekete oxiddal kezelt.
W118...H:
Nikkelezett.
W118...CIN:
Természetes.
Furat:
Tömör fémből megmunkált belsőmenetes furat (6H menettolerancia).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a gombok d1 furatátmérővel szállíthatók a vevő rajza szerint.
W118....H változat - nikkelezett

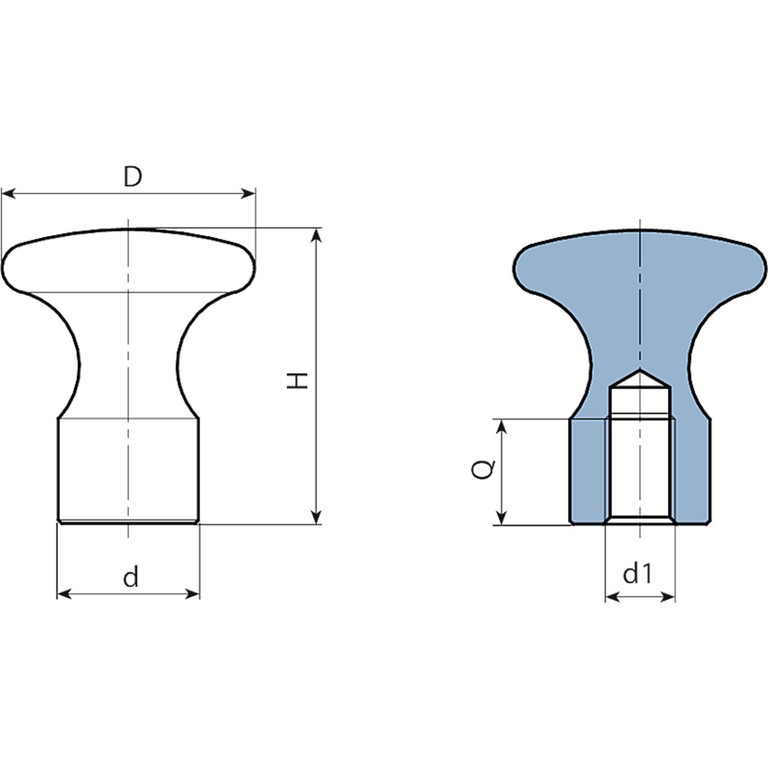

| Kód | art. | d | D | H | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|
| W11816.0003 | W11816.SM05H | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0003 | W11820.SM06H | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0003 | W11825.SM06H | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0003 | W11832.SM08H | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0003 | W11836.SM10H | 20 | 36 | 42 | M10 | 15 | - |
W118....B változat - fekete oxiddal kezelt
| Kód | Art. | d | D | H | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|
| W11816.0002 | W11816.SM05B | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0002 | W11820.SM06B | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0002 | W11825.SM06B | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0002 | W11832.SM08B | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0002 | W11836.SM10B | 20 | 36 | 42 | M10 | 15 | - |
W118....CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | d | D | H | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|
| W11816.0001 | W11816.IM05CIN | 10 | 16 | 18 | M5 | 7 | - |
| W11820.0001 | W11820.IM06CIN | 12 | 20 | 24 | M6 | 9 | - |
| W11825.0001 | W11825.IM06CIN | 14 | 25 | 29 | M6 | 9 | - |
| W11832.0001 | W11832.IM08CIN | 18 | 32 | 37 | M8 | 12 | - |
| W11836.0001 | W11836.IM10CIN | 20 | 36 | 42 | M10 | 15 | - |
