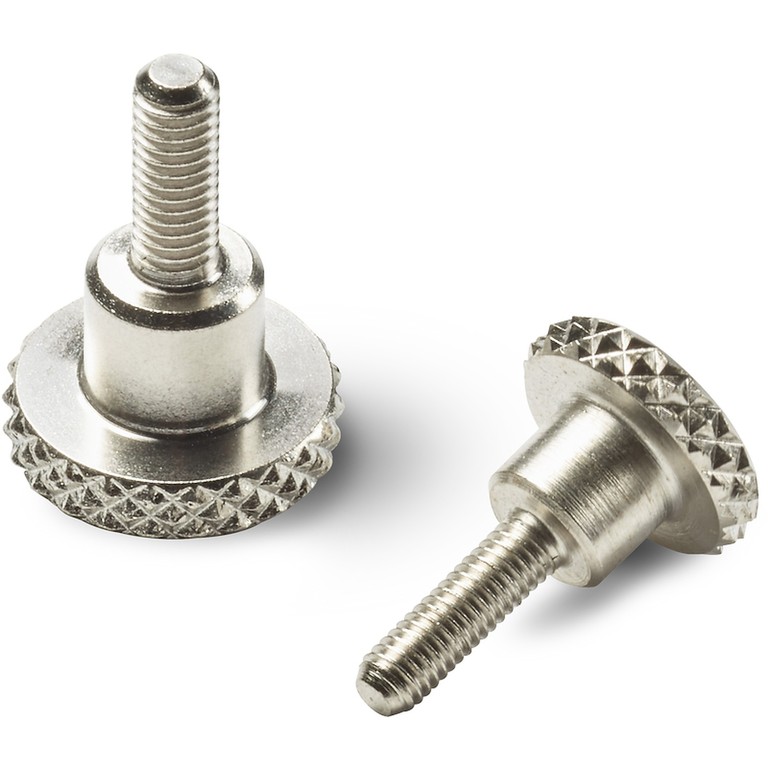

RECÉZETT FÉM MAROKCSAVAR MENETES SZEGECCSEL
08
W464
Vol. Zigrinati metallo
Anyagok:
W464:
5.8-as szilárdsági osztályú acél.
W464CIN:
Rozsdamentes acél (AISI 303).
Felületkikészítés:
Esztergált, kis érdességű.
Szín:
W464:
Nikkelezett (galvanikus kezelés).
W464 CIN:
Természetes.
Alternatív kikészítések:
Fekete oxidos kezelés:
(cserélje ki a kód utolsó betűjét (H) B betűre (W46429.SM08X..B).
Horganyzás:
(cserélje ki a kód utolsó betűjét (H) Z betűre (W46429.SM08X..Z).
Szegecs:
Tömör fémből megmunkált menetes szegecs (6 g menettolerancia).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
W464 változat - nikkelezett acél

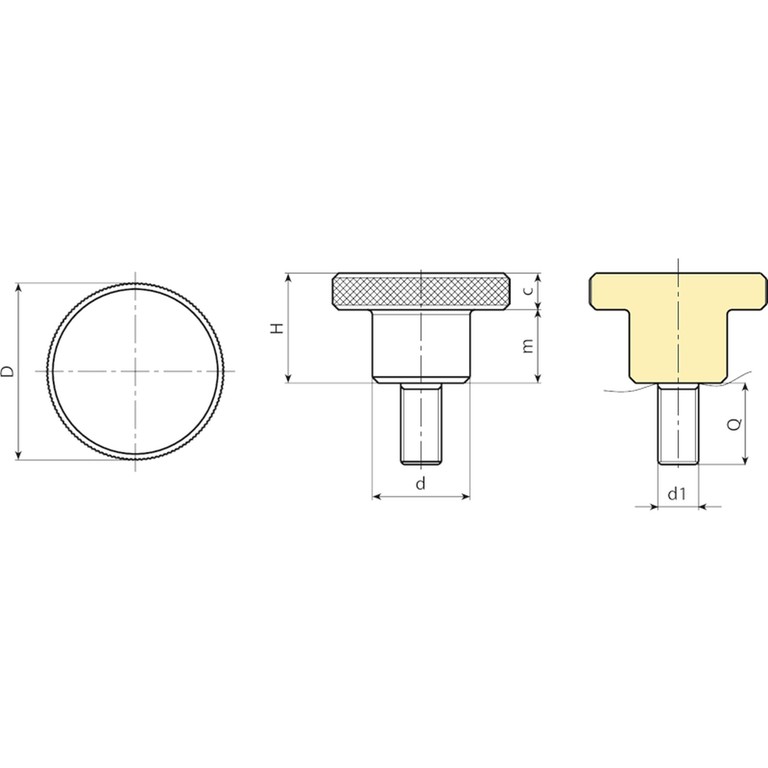

| Kód | Art. | d | D | H | m | c | Q Max | d1 6g | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W46411.0006 | W46411.SM03X16H | 6 | 11 | 8 | 5 | 3 | 16 | M3 | 16 | 5 |
| W46415.0002 | W46415.SM04X10H | 8 | 15 | 10 | 6 | 4 | 20 | M4 | 10 | 7.8 |
| W46419.0005 | W46419.SM05X16H | 10 | 19 | 12 | 8 | 4 | 25 | M5 | 16 | 15,6 |
| W46423.0005 | W46423.SM06X16H | 12 | 23 | 15 | 10 | 5 | 35 | M6 | 16 | 27,5 |
| W46423.0010 | W46423.SM06X35H | 12 | 23 | 15 | 10 | 5 | 35 | M6 | 35 | 30,5 |
| W46429.0004 | W46429.SM08X16H | 16 | 29 | 18 | 12 | 6 | 40 | M8 | 16 | 55 |
| W46429.0007 | W46429.SM08X30H | 16 | 29 | 18 | 12 | 6 | 40 | M8 | 30 | 59 |
| W46435.0004 | W46435.SM10X25H | 20 | 35 | 23 | 15 | 8 | 40 | M10 | 25 | 109.5 |
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
Qmax = maximális hossz esztergálásnál.
W464 CIN változat - rozsdamentes acél (AISI 303)
| Kód | Art. | d | D | H | m | c | Q Max | d1 6g | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W46423.0002 | W46423.IM06X35CIN | 12 | 23 | 15 | 10 | 5 | 35 | M6 | 35 | 30.5 |
Testreszabott szegecshosszúság minimum 100 darab rendelése esetén.
Qmax = maximális hossz esztergálásnál.
