E521

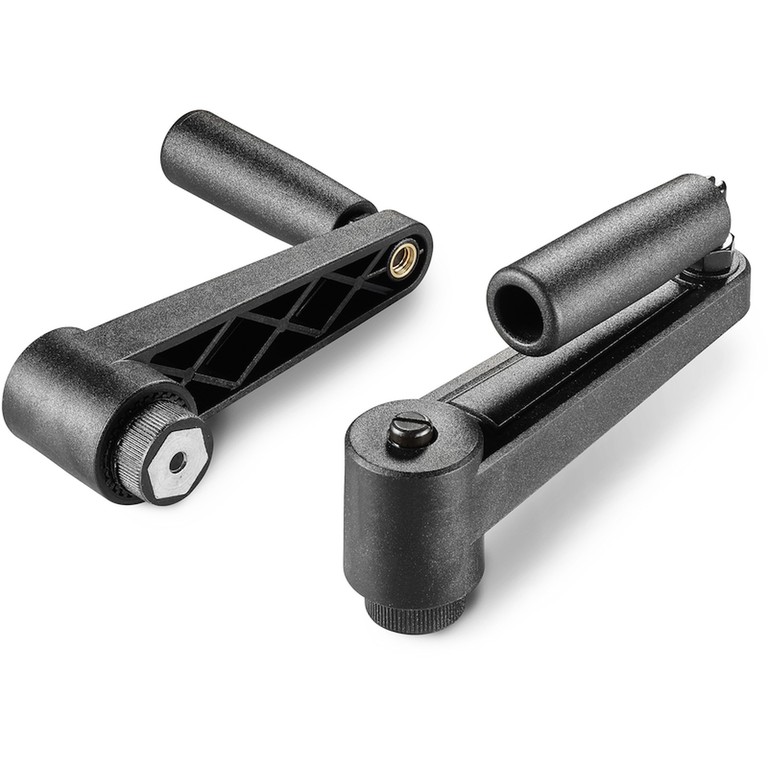

BEOSZTÁSOS, FORGATTYÚS FOGANTYÚ SIMA FURATÚ BETÉTTEL ÉS ÖSSZECSUKHATÓ FOGANTYÚVAL
Beosztásos forgattyús fogantyúk
Anyag:
Üvegszálas poliamid. Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete(RAL 9011).
Betétek:
Horganyzott acélbetét sima vakfurattal (H10 furattolerancia).
Oldalsó betét:
Sárgaréz betét menetes átmenő furattal.
Rugó:
Rozsdamentes acél (AISI 302).
Rögzítőcsavar:
Fekete oxiddal kezelt, hornyolt fejű acélcsavar.
Oldalsó fogantyú:
Forgó, összecsukható fogantyú, cikksz.: M136.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre a forgattyús fogantyútest.

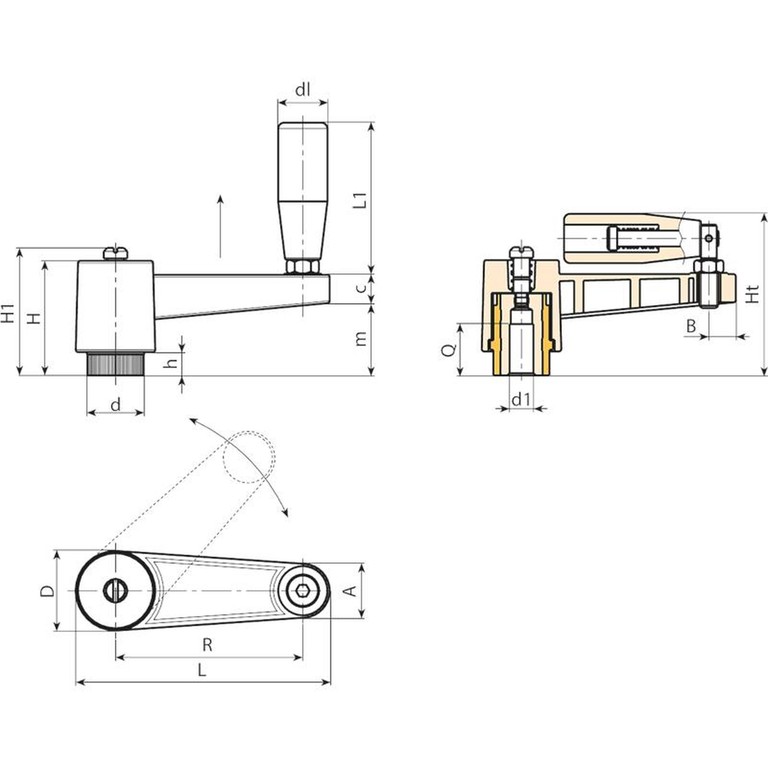

| Kód | Art. | L | R | H | D | d | m | c | A | B | h | H1 | Ht | d1 H10 | Q | dl | L1 | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E521065.0003 | E521065.TP0501 | 87,5 | 65 | 46 | 27 | 19 | 29 | 13 | 17 | 9 | 10 | - | 67,5 | 5 | 22 | 20 | 54 | 105 |
| E521080.0005 | E521080.TP0501 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 190 |
| E521110.0006 | E521110.TP0501 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 22 | 12 | 11 | 54 | 75 | 5 | 28 | 23,5 | 76 | 220 |
