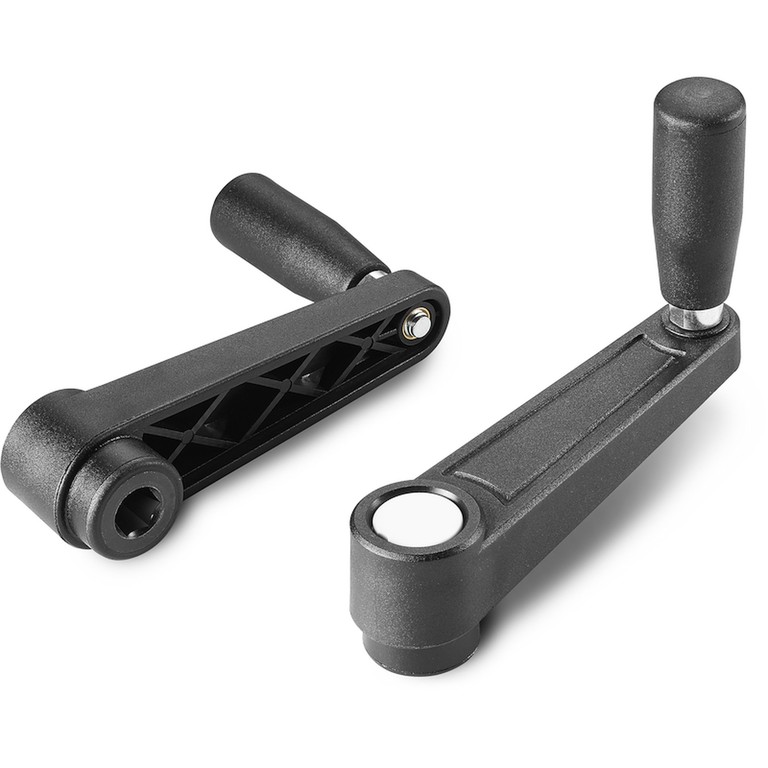

FORGATTYÚS FOGANTYÚ HATLAPÚ FURATTAL ÉS M145 FORGÓ FOGANTYÚVAL

05

E231


Manovelle con foro/perno esagonale

    Anyag:

    Üvegszálas poliamid.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Középső sapka:

    Szürke poliamid (RAL 7035). 13).

    Alternatív sapka színek:

    Narancssárga (RAL 2004, 02-es kód).

    Piros (RAL 3000, 16-es kód).

    Kék (RAL 5015, 07-es kód).

    Zöld (RAL 6024, 17-es kód).

    Sárga (RAL 1021, 10-es kód).

    Fekete (RAL 9011, 01-es kód).

    Betétek:

    Persely hatlapú átmenő furattal fekete oxiddal kezelt acélból (H10 furat tolerancia).

    Oldalsó betét:

    Sárgaréz betét menetes átmenő furattal.

    Oldalsó fogantyú:

    Forgó fogantyú, cikksz.: M145.

    Speciális kérések:

    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.

    Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre.

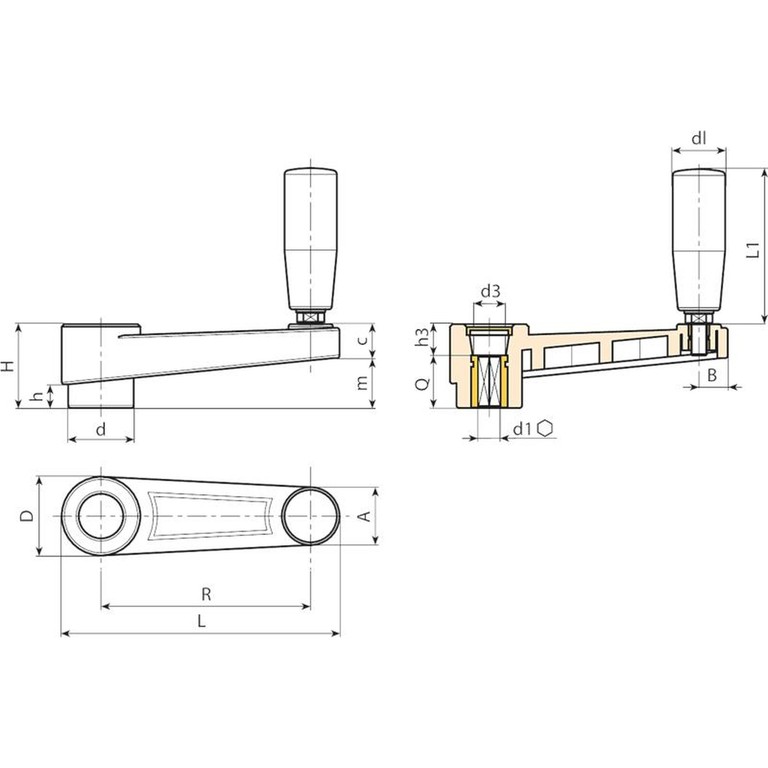

    Adatlap
    Kód Art. L R H D d m c A B h d3 h3 d1 H10 Q dl L1 Tömeg (g)
    E231065.0001 E231065.TE0601P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 56 111
    E231065.0002 E231065.TE0801P 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 56 108
    E231080.0002 E231080.TE1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 56 130
    E231080.0001 E231080.TE1201P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 12 24 20 56 128
    E231110.0001 E231110.TE1201P 140 110 39 35 29 22 14 24 12 11 19,5 11 12 28 23,5 68 177
    E231110.0002 E231110.TE1401P 140 110 39 35 29 22 14 24 12 11 19,5 11 14 28 23,5 68 173
    E231140.0001 E231140.TE1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 25 77 267
    E231140.0002 E231140.TE1601P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 16 30 25 77 262
    E231185.0001 E231185.TE1601P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 16 34 26 86 400
    E231185.0002 E231185.TE1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 17 34 26 86 398
