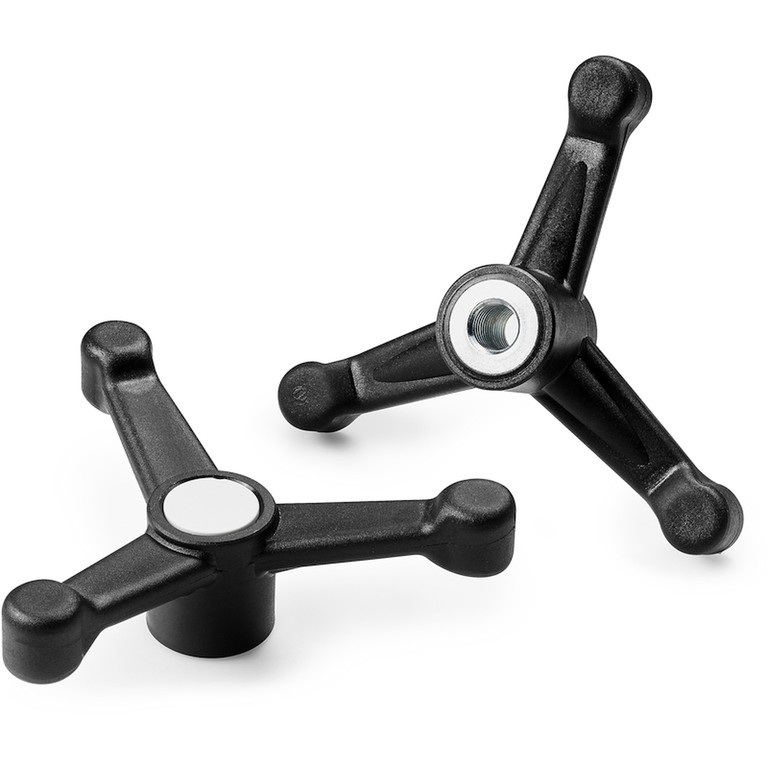

HÁROM KAROS SZABÁLYOZÓ KÉZIKERÉK SIMA VAGY MENETES FURATTAL
D214
Volantini a braccia
Anyagok:
Erősített és stabilizált kézikerék.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Középső sapka:
Szürke poliamid (RAL 7035). 13).
Alternatív sapka színek:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Fekete (RAL 9011, 01-es kód).
Fő betét:
PON változat:
Sárgaréz betét menetes átmenő furattal (6H menettolerancia).
TM változat:
Horganyzott acélbetét menetes átmenő furattal (6H menettolerancia).
TD változat:
Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)
Rögzítési módszer:
Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.
Speciális kérések:
Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
Kérésre és speciális mennyiségek esetében a kézikerék narancssárga színben szállítható (RAL 2004, 02 kód).
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.






PON változat menetes átmenő furatú sárgaréz betéttel.

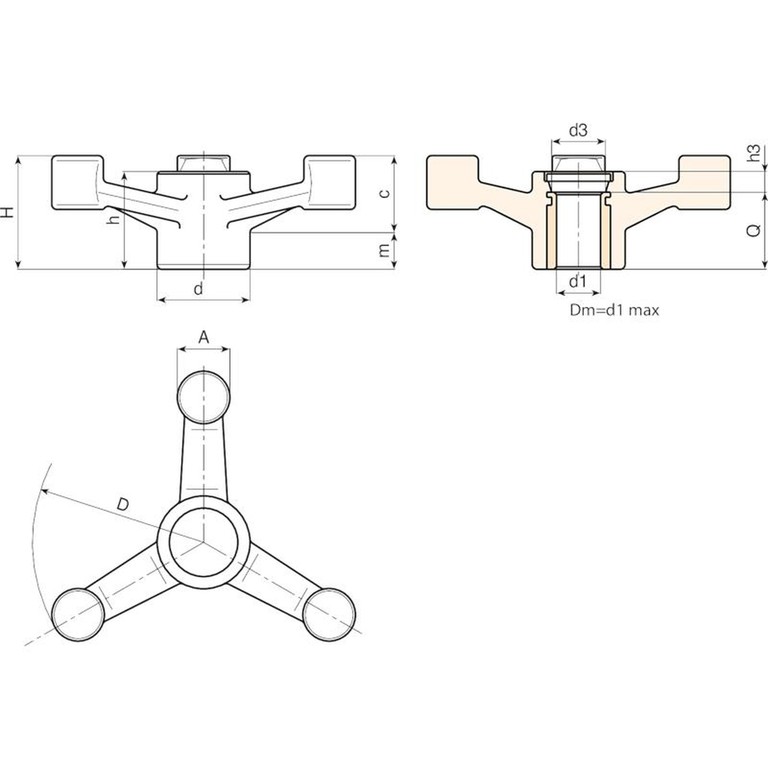

Kód | Art. | D | H | h | d | m | c | A | h3 | d3 | d1 6H | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D214140.0020 | D214140.TM1401PON | 137 | 45 | 39.5 | 38 | 19 | 26 | 22 | 7.5 | 26 | M14 | 32 | 127 |
TM változat horganyzott acélbetéttel és menetes átmenő furattal.
Kód | Art. | D | H | h | d | m | c | A | h3 | d3 | d1 6H | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D214140.0019 | D214140.TM1201P | 137 | 45 | 39.5 | 38 | 19 | 26 | 22 | 7.5 | 26 | M12 | 32 | 195 |
D214140.0021 | D214140.TM1601P | 137 | 45 | 39.5 | 38 | 19 | 26 | 22 | 7.5 | 26 | M16 | 32 | 205 |
D214180.0015 | D214180.TM1601P | 177 | 56 | 42.5 | 38 | 20 | 35 | 23 | 10.5 | 26 | M16 | 32 | 265 |
D214180.0017 | D214180.TM1801P | 177 | 56 | 42.5 | 38 | 20 | 35 | 23 | 10.5 | 26 | M18 | 32 | 270 |
D214220.0013 | D214220.TM1401P | 221 | 61 | 46 | 38 | 22 | 39 | 25 | 14 | 26 | M14 | 32 | 290 |
D214220.0014 | D214220.TM1601P | 221 | 61 | 46 | 38 | 22 | 39 | 25 | 14 | 26 | M16 | 32 | 290 |
D214220.0018 | D214220.TM1801P | 221 | 61 | 46 | 38 | 22 | 39 | 25 | 14 | 26 | M18 | 32 | 274 |
TD változat sima átmenő furatú horganyzott acélbetéttel (H10 tolerancia).
Kód | Art. | D | H | h | d | m | c | A | h3 | d3 | Dm | d1 H10 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D214140.0005 | D214140.TD0801P | 137 | 45 | 39.5 | 38 | 19 | 26 | 22 | 7.5 | 26 | 22 | 8 | 32 | 232 |
D214140.0006 | D214140.TD1201P | 137 | 45 | 39.5 | 38 | 19 | 26 | 22 | 7.5 | 26 | 22 | 12 | 32 | 220 |
D214180.0002 | D214180.TD0801P | 177 | 56 | 42.5 | 38 | 20 | 35 | 23 | 10.5 | 26 | 22 | 8 | 32 | 264 |
D214220.0003 | D214220.TD0801P | 221 | 61 | 46 | 38 | 22 | 39 | 25 | 14 | 26 | 22 | 8 | 32 | 338 |
D214220.0010 | D214220.TD1801P | 221 | 61 | 46 | 38 | 22 | 39 | 25 | 14 | 26 | 22 | 18 | 32 | 330 |
