TÖMÖR SZABÁLYOZÓ KÉZIKERÉK TALP OLDALSÓ FOGANTYÚ HASZNÁLATÁNAK LEHETŐSÉGÉVEL
CBASE
Volantini con manico girevole
Anyagok:
Erősített és stabilizált kézikerék.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Középső sapka:
Szürke poliamid (RAL 7035). 13).
Alternatív sapka színek:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Fekete (RAL 9011, 01-es kód).
Fő betét:
Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)
Oldalsó betét:
Sárgaréz betét menetes átmenő furattal.
Rögzítési módszer:
Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.
Speciális kérések:
Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
Kérésre és speciális mennyiségek esetében a kézikerekek és sapkák a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).

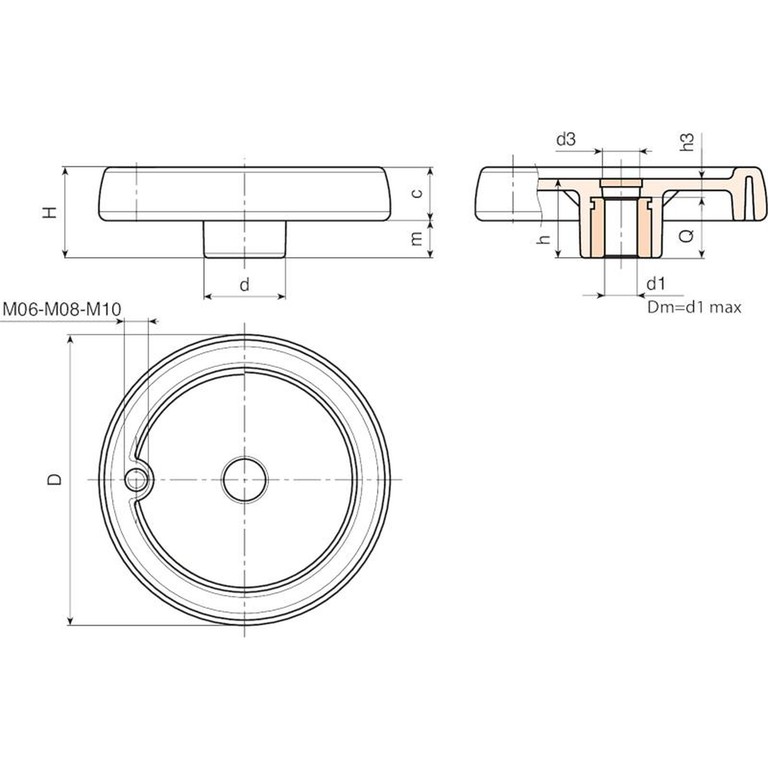

| Kód | Art. | D | H | h | d | m | c | d3 | h3 | Dm | d1 H10 | Tömeg (g) | Furat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C080.TP0501PZ1 | C080.TP0501PZ1 | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 12 | 5 | 100 | M6 |
| C100.TP0501PZ1 | C100.TP0501PZ1 | 100.5 | 39 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 16 | 5 | 190 | M6 |
| C125.TP0501PZ1 | C125.TP0501PZ1 | 125 | 44 | 37 | 36 | 20 | 24 | 26 | 13 | 18 | 5 | 290 | M8 |
| C150.TD0801PZ1 | C150.TD0801PZ1 | 150 | 54 | 44 | 38 | 25 | 29 | 26 | 12 | 22 | 8 | 520 | M10 |
| C175.TD0801PZ1 | C175.TD0801PZ1 | 173 | 57 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 22 | 8 | 660 | M10 |
| C200.TD0801PZ1 | C200.TD0801PZ1 | 204 | 61 | 49.5 | 45 | 26 | 35 | 26.5 | 13.5 | 28 | 8 | 870 | M10 |
| C250.TD0801PZ1 | C250.TD0801PZ1 | 251 | 66,5 | 56,5 | 60 | 27,5 | 39 | 36 | 20,5 | 28 | 8 | 1400 | M10 |
