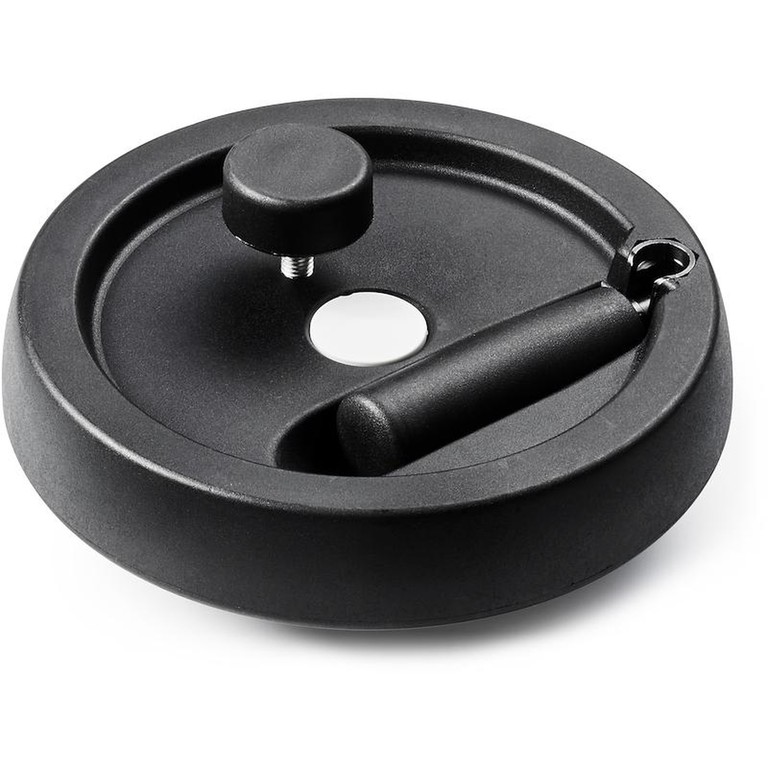

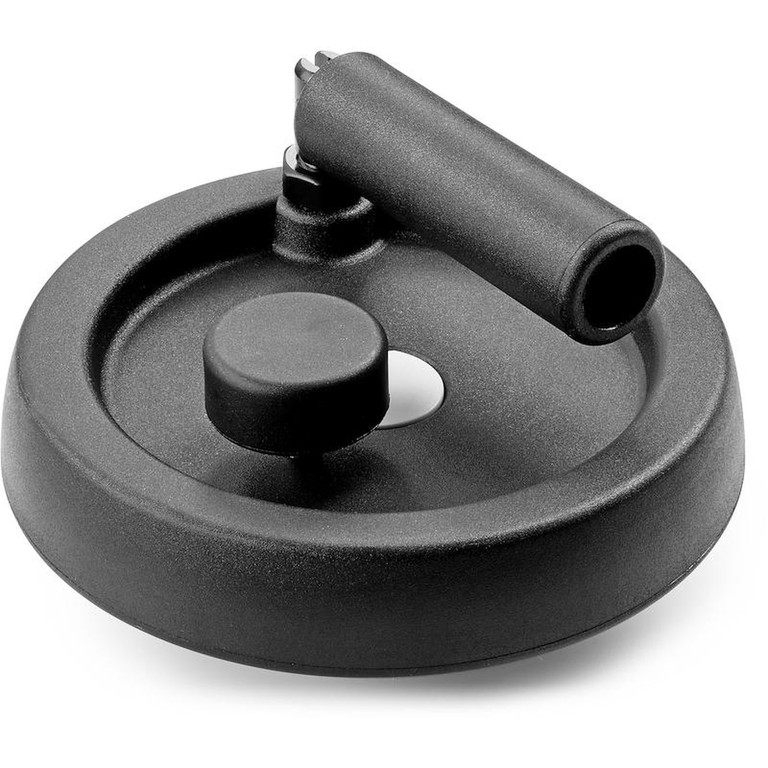

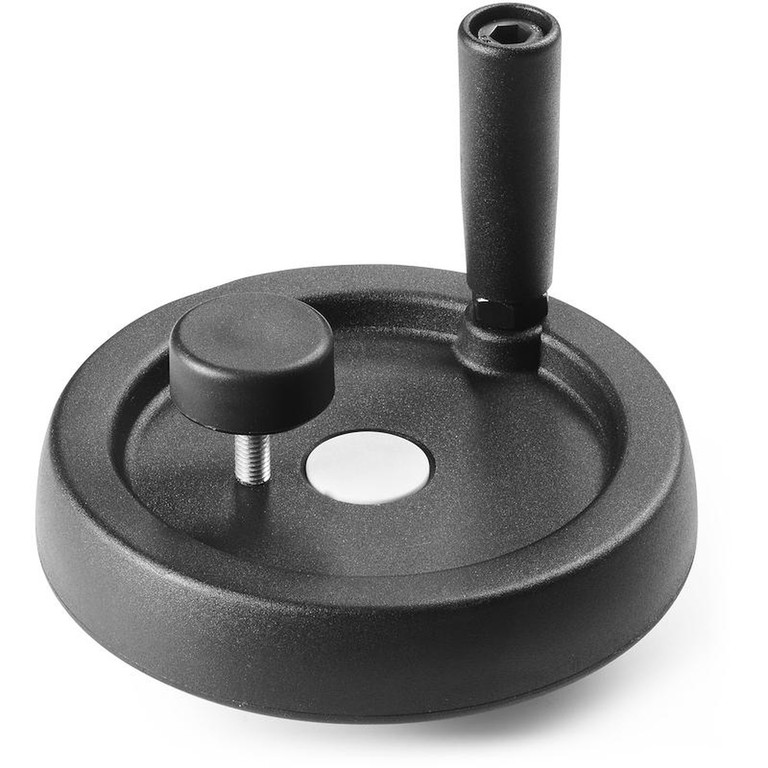

TÖMÖR SZABÁLYOZÓ KÉZIKERÉK FORGÓ/ÖSSZECSUKHATÓ FOGANTYÚVAL ÉS ZÁRÓGOMBBAL

03

C980


Volantini con manico pieghevole

Anyagok:

Erősített és stabilizált kézikerék.

Olajokkal és zsírokkal szemben ellenálló.

Felületkikészítés:

Szatén.

Zárógomb és fogantyú színe:

Fekete (RAL 9011).

Középső sapka:

Szürke poliamid (RAL 7035). 13).

Fő betét:

Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

Oldalsó betét:

Sárgaréz betét menetes átmenő furattal.

Oldalsó fogantyú:

Forgó, összecsukható fogantyú, cikksz M136.

Zárógomb:

G793-36 (Ø 100 art. G732-25) hengeres zárógomb (fekete, RAL 9011) menetes csappal.

Rögzítési módszer:

Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.

Speciális kérések:

Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.

Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.

Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.

Adatlap

Megjegyzés: a táblázatban szereplő cikk kódszámok nem teljesek. Közölje az R- és Q2-értékeket a teljes kódszám lekéréséhez.

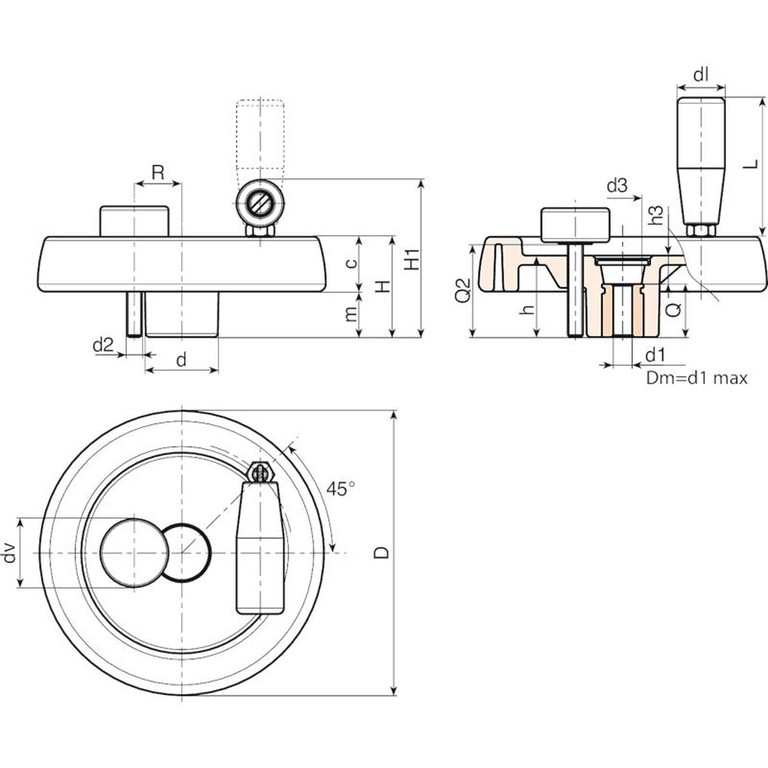

Kód Art. D H H1 h d m c d3 h3 R d2 Q2 dl L Dm d1 H10 Q Tömeg (g)
C980100... C980100.TP0501P... 100.5 39 63 34 30.5 18 21 16.5 10 20÷23 M6 A.R. 20 56 16 5 24 295
C980125... C980125.TP0501P... 125 44 74 37 36 20 24 26 13 23÷25 M8 A.R. 25 76 18 5 24 420
C980150... C980150.TD0801P... 150 54 89 44 38 25 29 26 12 25÷28 M8 A.R. 26 89 22 8 32 730
C980175... C980175.TD0801P... 173 57 92 47 40 25.5 31.5 26 15 26÷36 M8 A.R. 26 89 22 8 32 885
C980200... C980200.TD0801P... 204 61 94 49.5 45 26 35 26.5 13.5 28÷42 M8 A.R. 26 97 28 8 36 1100
C980250... C980250.TD0801P... 251 66,5 100 56,5 60 27,5 39 36 20,5 36÷50 M8 A.R. 26 97 28 8 36 1640
Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
dv = 36 mm (Ø 100 dv = 25 mm). A.R. = Kérésre.
