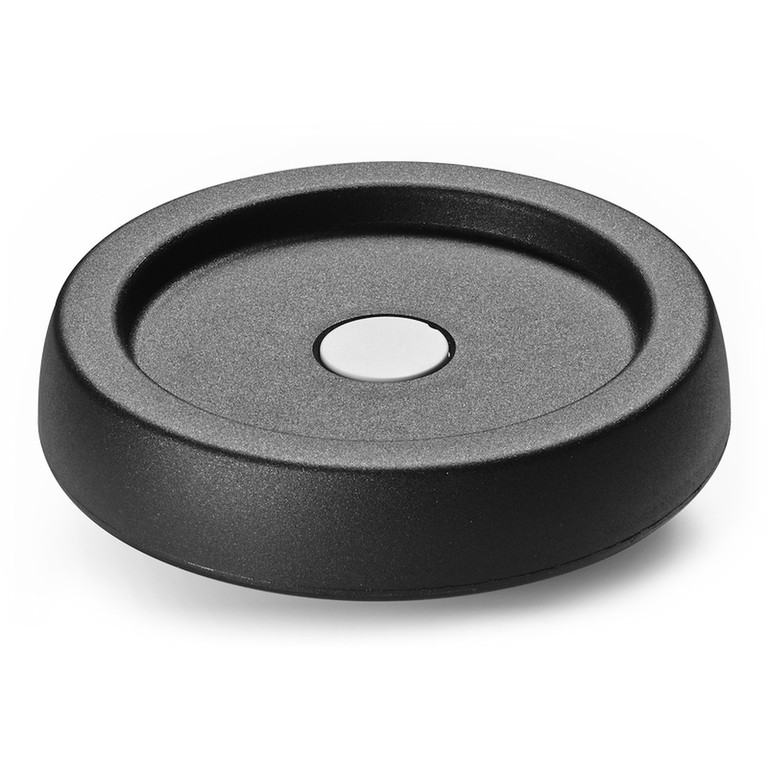

TÖMÖR SZABÁLYOZÓ KÉZIKERÉK
C196
Description
Volantino dalla forma classica, rotondo con doppia corona piena e con mozzo robusto. Caratteristiche che conferiscono al prodotto una struttura massiccia e resistente. Progettato in tal modo per avere un certo effetto volano e quindi facilitare la rotazione dell’asse su cui è montato. Ideale per sostituire i classici volantini di bakelite ed i più pesanti volantini di alluminio, ma con il vantaggio di essere più conveniente degli altri. Versione senza manico per contenere costi ed ingombri, dove le operazioni di rotazione non sono frequenti. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il volantino di manovra pieno senza manico C196 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (volantino pieno con manico pieghevole, volantino a disco pieno, volantino pieno con manico ad incasso, volantino in metallo, ecc.).
Anyagok:
Erősített és stabilizált kézikerék.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Középső sapka:
Szürke poliamid (RAL 7035). 13).
Alternatív sapka színek:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Fekete (RAL 9011, 01-es kód).
Fő betét:
Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)
Rögzítési módszer:
Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.
Speciális kérések:
Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
Kérésre és speciális mennyiségek esetében a kézikerekek és sapkák a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).
Video:







Kód | Art. | D | H | h | d | m | c | d3 | h3 | Dm | d1 H10 | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C196080.0012 | C196080.TP0501P | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 12 | 5 | 20 | 100 |
C196080.0001 | C196080.TD0801P | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 12 | 8 | 20 | 99 |
C196080.0005 | C196080.TD1001P | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 12 | 10 | 20 | 99 |
C196080.0010 | C196080.TD1201P | 81 | 33 | 29 | 25 | 16 | 17 | 16 | 9 | 12 | 12 | 20 | 98 |
C196100.0018 | C196100.TP0501P | 100 | 39 | 34 | 30 | 18.5 | 20.5 | 16 | 10 | 16 | 5 | 24 | 192 |
C196100.0019 | C196100.TD0801P | 100 | 39 | 34 | 30 | 18.5 | 20.5 | 16 | 10 | 16 | 8 | 24 | 190 |
C196100.0003 | C196100.TD1001P | 100 | 39 | 34 | 30 | 18.5 | 20.5 | 16 | 10 | 16 | 10 | 24 | 187 |
C196100.0004 | C196100.TD1201P | 100 | 39 | 34 | 30 | 18.5 | 20.5 | 16 | 10 | 16 | 12 | 24 | 185 |
C196125.0013 | C196125.TP0501P | 125 | 44 | 37 | 36 | 20 | 24 | 26 | 13 | 18 | 5 | 24 | 295 |
C196125.0004 | C196125.TD1201P | 125 | 44 | 37 | 36 | 20 | 24 | 26 | 13 | 18 | 12 | 24 | 290 |
C196150.0001 | C196150.TD0801P | 150 | 54 | 44 | 38 | 25 | 29 | 26 | 12 | 22 | 8 | 32 | 520 |
C196150.0005 | C196150.TD1401P | 150 | 54 | 44 | 38 | 25 | 29 | 26 | 12 | 22 | 14 | 32 | 515 |
C196175.0002 | C196175.TD0801P | 173 | 57 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 22 | 8 | 32 | 660 |
C196200.0001 | C196200.TD0801P | 202.5 | 60.5 | 49.5 | 45 | 26 | 34.5 | 26.5 | 13.5 | 28 | 8 | 36 | 870 |
C196250.0002 | C196250.TD0801P | 251 | 66,5 | 56,5 | 60 | 27,5 | 39 | 36 | 20,5 | 28 | 8 | 36 | 1420 |
