TÖMÖR SZABÁLYOZÓ KÉZIKERÉK M145 FORGÓ FOGANTYÚVAL

03

C193


Volantini con manico girevole

    Anyagok:

    Erősített és stabilizált kézikerék.

    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:

    Szatén.

    Szín:

    Fekete (RAL 9011).

    Középső sapka:

    Szürke poliamid (RAL 7035). 13).

    Alternatív sapka színek:

    Narancssárga (RAL 2004, 02-es kód).

    Kék (RAL 5015, 07-es kód).

    Sárga (RAL 1021, 10-es kód).

    Piros (RAL 3000, 16-es kód).

    Zöld (RAL 6024, 17-es kód).

    Fekete (RAL 9011, 01-es kód).

    Fő betét:

    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Oldalsó betét:

    Sárgaréz betét menetes átmenő furattal.

    Oldalsó fogantyú:

    Forgó fogantyú, cikksz.: M145.

    Rögzítési módszer:

    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket.

    Speciális kérések:

    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.

    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.

    Kérésre és speciális mennyiségek esetében a kézikerekek, fogantyúk és sapkák a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).

    Adatlap

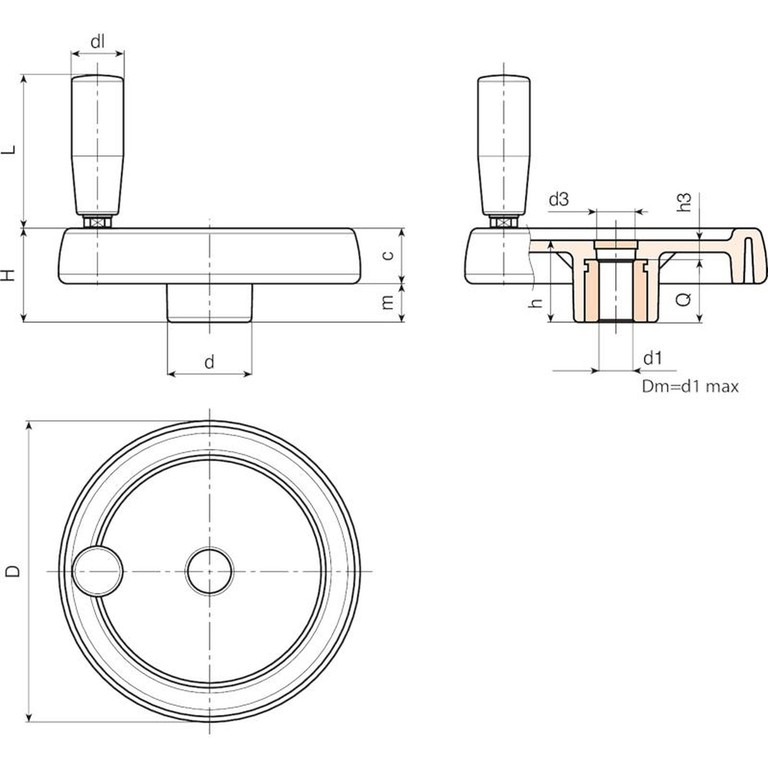

    Kód Art. D H h d m c d3 h3 dl L Dm d1 H10 Q Tömeg (g)
    C193080.0001 C193080.TP0501P 81 33 29 25 16 17 16 9 20 55 12 5 20 135
    C193100.0002 C193100.TP0501P 100.5 39 34 30.5 18 21 16 10 20 55 16 5 24 220
    C193125.0004 C193125.TP0501P 125 44 37 36 20 24 26 13 23 66 18 5 24 370
    C193150.0001 C193150.TD0801P 150 54 44 38 25 29 26 12 25 76 22 8 32 594
    C193175.0001 C193175.TD0801P 173 57 47 40 25.5 31.5 26 15 25 87 22 8 32 750
    C193200.0001 C193200.TD0801P 204 61 49.5 45 26 35 27 13 27 96 28 8 36 965
    C193250.0001 C193250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 27 96 28 8 36 1500
    Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
    Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
