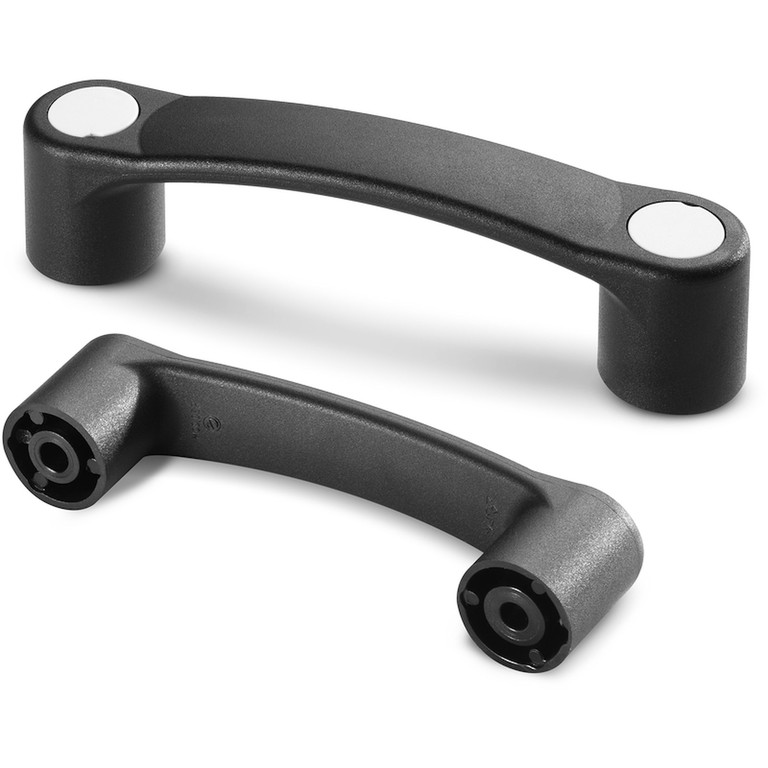

„EUROMODEL” FOGANTYÚ ÁTMENŐ FURATTAL ÉS SAPKÁVAL
02
B324N
Maniglie piene
Anyagok:
Üvegszálas poliamid.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Szín:
Fekete (RAL 9011).
Standard sapka:
Szürke poliamid sapka (RAL 7035, 13-os kód).
Alternatív sapka színek:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Fekete (RAL 9011, 01-es kód).
Furat:
A műanyag formázásával kapott sima átmenő furat.
Figyelem: a furatot hengerfejű csavarokhoz (TCCE-DIN 912 vagy TC-DIN 84) tervezték, de rendelkezik egy hatszögletű horonnyal is, amelybe hatszögletű csavar vagy anya illeszthető.
Speciális kérések:
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre.

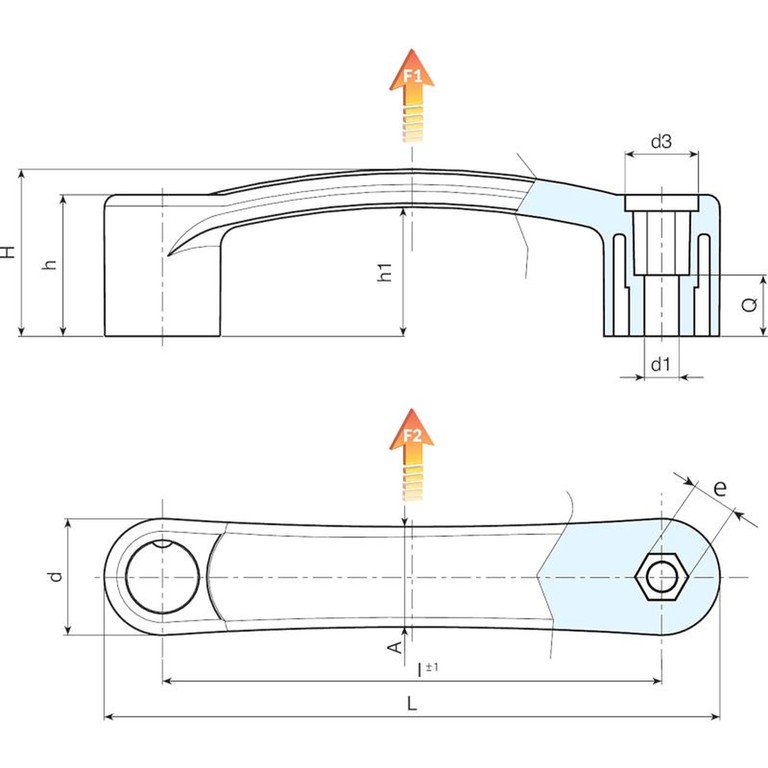

| Kód | art. | L | I ±1 | H | h | h1 | A | d | d3 | e | Q | d1 | Tömeg (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B324117.0022 | B324117.TG05.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 8 | 14,5 | 5,5 | 60 | 3700 | 3500 |
| B324117.0006 | B324117.TG06.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 10 | 14,5 | 6,5 | 58 | 3700 | 3500 |
| B324117.0016 | B324117.TG08.50113 | 145 | 117 | 40 | 34,5 | 31,5 | 24 | 28 | 18 | 13 | 14,5 | 8,5 | 55 | 3700 | 3500 |
