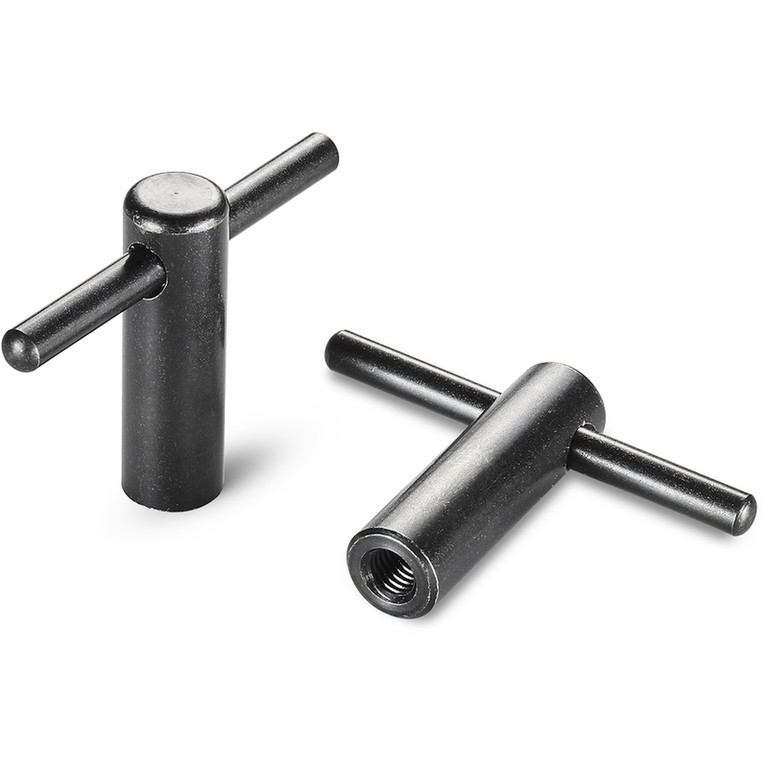

T-KAR RÖGZÍTETT FOGANTYÚVAL ÉS MENETES FURATTAL
01
W701
Metalline Leve fisse varie
Anyagok:
5.8-as szilárdsági osztályú acél.
Felületkikészítés:
Esztergált, kis érdességű.
Szín:
Fekete oxidos kezelés.
Fogantyú rögzítési módszer:
Gyorscsatlakozás. Nem mozgó, nem eltávolítható.
Furat:
Tömör fémből megmunkált belsőmenetes furat (6H menettolerancia).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a karok d1 furatátmérővel szállíthatók a vevő rajza szerint.
Kérésre és speciális mennyiségek esetében a karok különböző felületi kezeléssel szállíthatók a vevő rajza szerint.

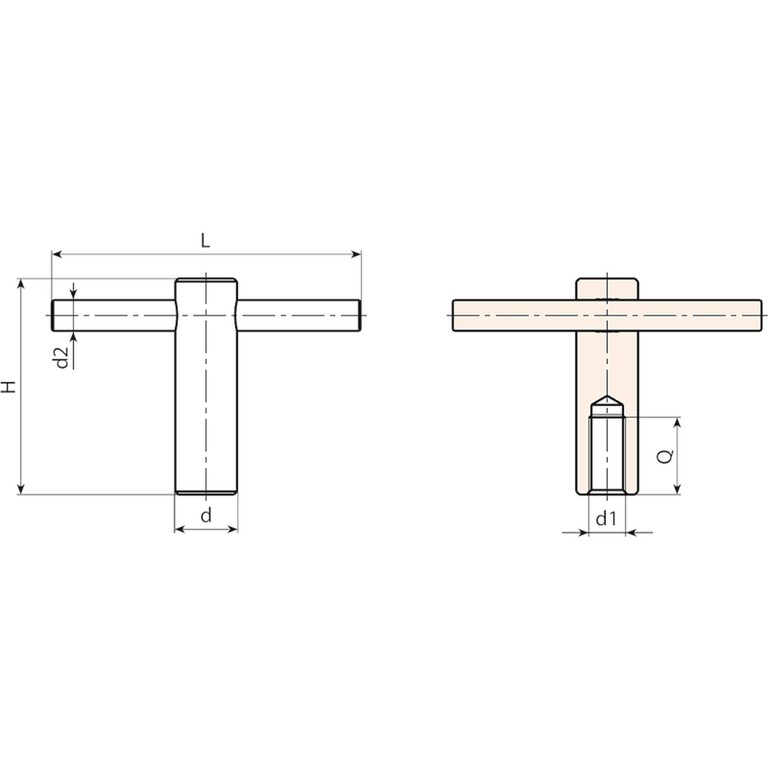

| Kód | art. | d | L | H | d2 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|
| W701085.0001 | W701085.VM10 | 18 | 85 | 62 | 8 | M10 | 25 | 145 |
| W701105.0001 | W701105.VM12 | 20 | 105 | 72 | 10 | M12 | 30 | 208 |
| W701125.0001 | W701125.VM16 | 24 | 125 | 87 | 12 | M16 | 40 | 330 |
| W701145.0001 | W701145.VM20 | 30 | 145 | 97 | 16 | M20 | 45 | 573 |
