Leírás

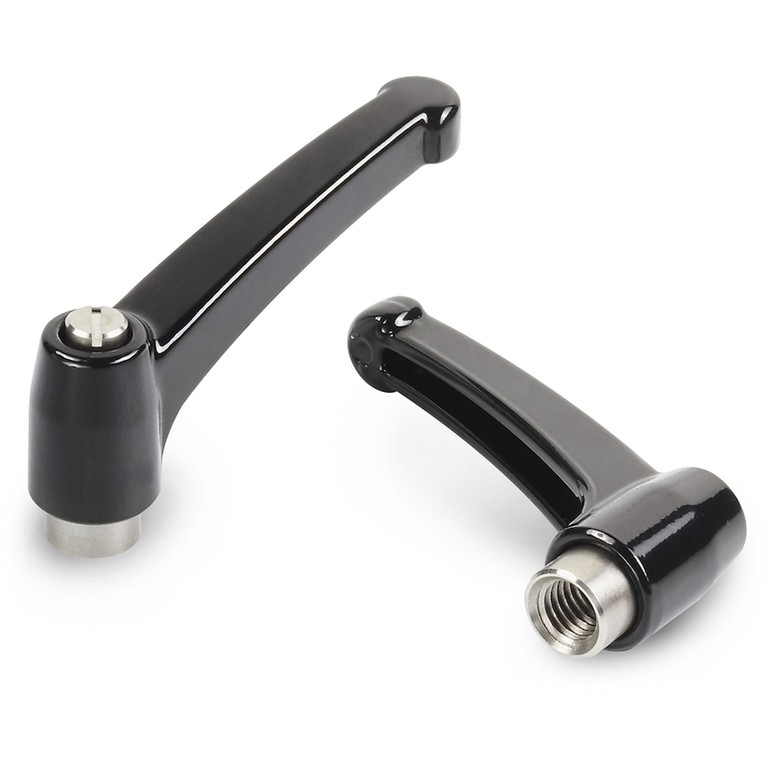

A zamak beosztásos rögzítőkar 'METALLINE' termékcsoportunk része, amelyet nagyobb teljesítményű alkalmazásokhoz terveztünk. Ugyanúgy funkcionál, mint a műanyag változatok, mivel azonban zamakból és rozsdamentes acélból készül, masszívabb és nagyobb lezárási szilárdságú. Alakja és az, hogy a kar testét meg lehet emelni és más szögben lehet elhelyezni, azt jelenti, hogy olyan szűk terekben is használható, ahol nincs hely a teljes elforgatáshoz, például szerszámgépeken, famegmunkáló gépeken, csomagológépeken vagy egyéb berendezéseken és gépezeteken. Ideálisan használható nagy teljesítményű gépeken és olyan ágazatokban, mint például a mezőgazdaság, földmunkagépek, illetve olyan alkalmazások, ahol stabil rögzítés szükséges, például fűrészek, rögzítőrendszerek, professzionális kameraállványok, gépjárművek stb. esetében.
Anyagok:
Présöntött zamak (cinkötvözet, alumínium, réz) fogantyúkar.
Felületkikészítés:
Sima. Epoxipor bevonat.
Fogantyúkar színe:
Fényes fekete(RAL 9011, 01-es kód).
Matt fekete(RAL 9005 kód: 20).
Narancssárga(RAL 2004, 02-es kód).
Piros(RAL 3000, 16-es kód).
Ezüst(RAL 9006 kód: 83).
Szürke(RAL 7037 kód: 80).
Kék(RAL 5015, 07-es kód).
Nyers kar(kód: GRE).
Betétek:
Rozsdamentes acélbetét belső menetes furattal (AISI 303) (6H menettolerancia).
Rögzítőcsavar:
Rozsdamentes acélcsavar (AISI 303) hornyos fejjel csavarhúzóhoz.
Rugó:
Rozsdamentes acél (AISI 302).
Speciális kérések:
Nincs.
01 Változat: Fényes fekete (Ral 9011)

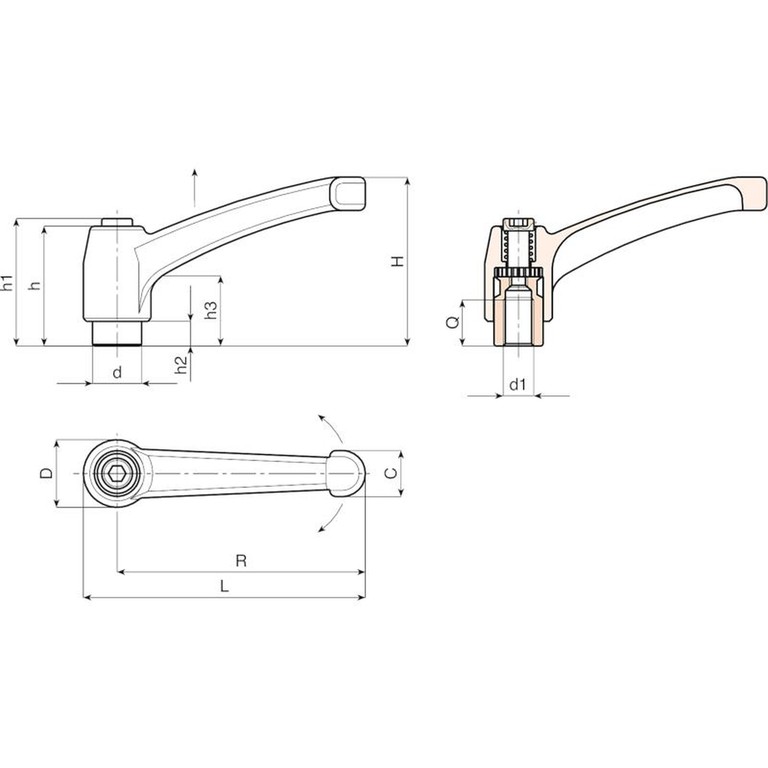

| Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A592043.0006 | A592043.ZM0501CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M5 | 9 | 30 |
| A592043.0011 | A592043.ZM0601CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M6 | 9 | 28 |
| A592065.0002 | A592065.ZM0601CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M6 | 10 | 78 |
| A592065.0013 | A592065.ZM0801CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M8 | 10 | 76 |
| A592080.0014 | A592080.ZM1001CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M10 | 13 | 130 |
| A592080.0026 | A592080.ZM1201CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M12 | 12 | 128 |
| A592094.0003 | A592094.ZM1001CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M10 | 17 | 191 |
| A592094.0008 | A592094.ZM1201CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M12 | 17 | 195 |
| A592094.0014 | A592094.ZM1401CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M14 | 17 | 190 |
| A592108.0021 | A592108.ZM1401CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M14 | 26 | 298 |
| A592108.0022 | A592108.ZM1601CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M16 | 26 | 284 |
20 Változat: Matt fekete (Ral 9005)
| Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A592043.0026 | A592043.ZM0520CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M5 | 9 | 30 |
| A592043.0017 | A592043.ZM0620CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M6 | 9 | 28 |
| A592065.0007 | A592065.ZM0620CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M6 | 10 | 78 |
| A592065.0018 | A592065.ZM0820CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M8 | 10 | 76 |
| A592080.0020 | A592080.ZM1020CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M10 | 13 | 130 |
| A592080.0042 | A592080.ZM1220CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M12 | 12 | 128 |
| A592094.0034 | A592094.ZM1020CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M10 | 17 | 191 |
| A592094.0011 | A592094.ZM1220CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M12 | 17 | 195 |
| A592094.0035 | A592094.ZM1420CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M14 | 17 | 190 |
| A592108.0025 | A592108.ZM1420CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M14 | 26 | 298 |
| A592108.0026 | A592108.ZM1620CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M16 | 26 | 284 |
02 Változat: Narancssárga (Ral 2004)
| Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A592043.0023 | A592043.ZM0502CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M5 | 9 | 30 |
| A592043.0029 | A592043.ZM0602CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M6 | 9 | 28 |
| A592065.0004 | A592065.ZM0602CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M6 | 10 | 78 |
| A592065.0015 | A592065.ZM0802CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M8 | 10 | 76 |
| A592080.0016 | A592080.ZM1002CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M10 | 13 | 130 |
| A592080.0028 | A592080.ZM1202CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M12 | 12 | 128 |
| A592094.0036 | A592094.ZM1002CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M10 | 17 | 191 |
| A592094.0029 | A592094.ZM1202CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M12 | 17 | 195 |
| A592094.0037 | A592094.ZM1402CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M14 | 17 | 190 |
| A592108.0028 | A592108.ZM1402CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M14 | 26 | 298 |
| A592108.0027 | A592108.ZM1602CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M16 | 26 | 284 |
80 Változat: Szürke (Ral 7037)
| Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A592043.0027 | A592043.ZM0580CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M5 | 9 | 30 |
| A592043.0033 | A592043.ZM0680CIN | 50 | 43 | 30 | 14 | 10 | 9 | 26 | 30 | 5 | 14 | M6 | 9 | 28 |
| A592065.0009 | A592065.ZM0680CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M6 | 10 | 78 |
| A592065.0020 | A592065.ZM0880CIN | 75 | 65,5 | 45 | 19 | 14 | 13 | 32 | 34 | 7 | 14 | M8 | 10 | 76 |
| A592080.0039 | A592080.ZM1080CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M10 | 13 | 130 |
| A592080.0043 | A592080.ZM1280CIN | 91 | 80 | 57 | 22 | 16 | 16 | 40 | 42 | 8 | 16 | M12 | 12 | 128 |
| A592094.0038 | A592094.ZM1080CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M10 | 17 | 191 |
| A592094.0032 | A592094.ZM1280CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M12 | 17 | 195 |
| A592094.0018 | A592094.ZM1480CIN | 107 | 94 | 65 | 26 | 20 | 18 | 47 | 50 | 10.5 | 19 | M14 | 17 | 190 |
| A592108.0029 | A592108.ZM1480CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M14 | 26 | 298 |
| A592108.0030 | A592108.ZM1680CIN | 123 | 108 | 75 | 30 | 23 | 20 | 54 | 56 | 12 | 23 | M16 | 26 | 284 |
