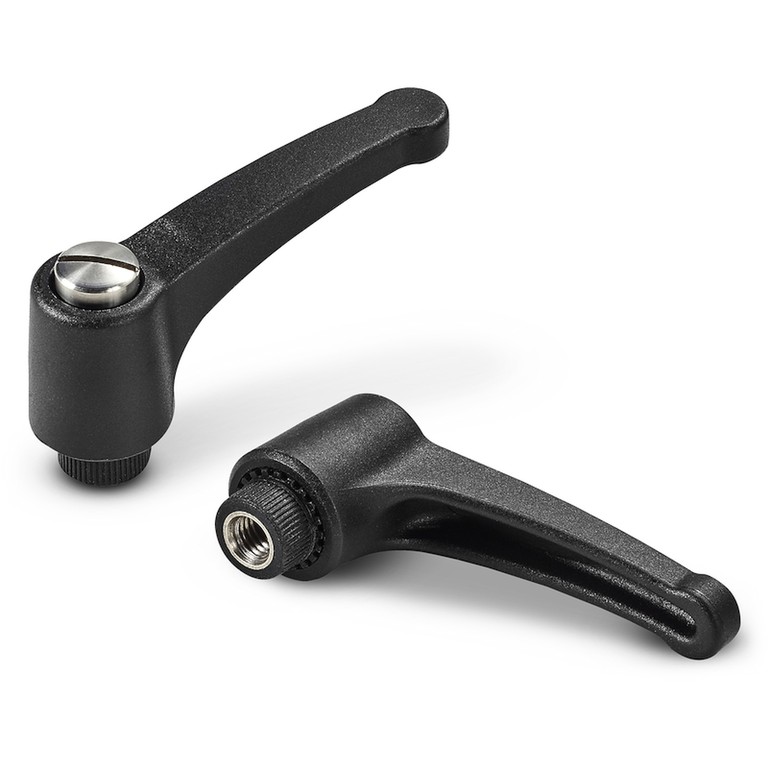

ROZSDAMENTES ACÉL BELSŐ MENETES „EUROMODEL” SZORÍTÓKAR
A580CIN
Leve a scatto con vite
Description
A csavarral és menetes betéttel ellátott, beosztásos rögzítőkar a standard változat a katalógusunkban, nem úgy, mint a gombbal (A582) ellátott, rögzített változat, ami gazdaságosabb. A masszív kialakítás és a lezárási szilárdság azonos a teljes sorozatban. A rögzítőcsavar jelenlétének két előnye van: az első az, hogy csavarhúzóval lehet megszorítani a kart; a második az, ahol a kart nem lehet 360°-ban elforgatni a szereléshez, hogy a csavart meg lehet lazítani, és ezután a kart le lehet szerelni, majd vissza lehet szerelni a helyére az alkalmazáson. Alakja és az, hogy a kar testét meg lehet emelni és más szögben lehet elhelyezni, azt jelenti, hogy olyan szűk terekben is használható, ahol nincs hely a teljes elforgatáshoz, például szerszámgépeken, famegmunkáló gépeken, csomagológépeken vagy egyéb berendezéseken és gépezeteken. Ideális az olyan ágazatokban, mint például az ipari világítás és professzionális testedzés (edzőtermi berendezések és szobabiciklik). Az A580 beosztásos rögzítőkar nagy szilárdságú merevített poliamid anyagokból készül. Különböző változatokban és modellekben kapható (beosztásos rögzítőkar gombbal, fémből készült, beosztásos rögzítőkar, rögzített kar, műanyagfogantyú, fémfogantyú stb.).
Anyagok:
Nagyszilárdságú üvegszállal megerősített speciális technopolimer.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Fogantyúkar és betét színe:
Fekete (RAL 9011).
Betétek:
Rozsdamentes acélbetét belső menetes furattal (AISI 303) (6H menettolerancia).
Rögzítő csavar:
Rozsdamentes acélcsavar (AISI 303), hornyos fejjel csavarhúzóhoz.
Rugó:
Rozsdamentes acél (AISI 302).
A fogantyúkar alternatív színei:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Szürke (RAL 7035, 13-es kód).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).

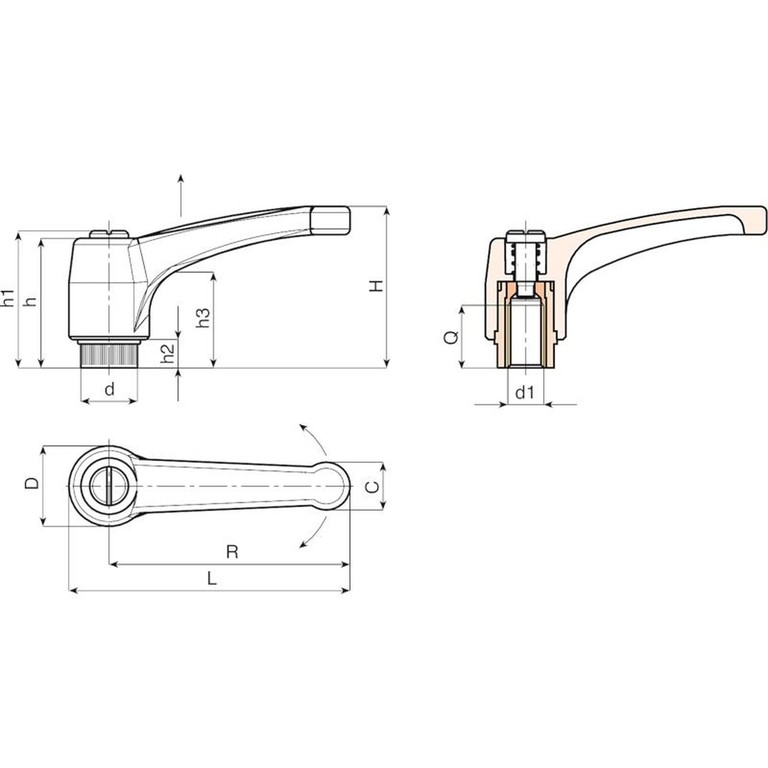

Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A580065.0003 | A580065.TM0601CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M6 | 14 | 36 |
A580065.0005 | A580065.TM0801CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M8 | 14 | 35 |
A580065.0011 | A580065.TM1001CIN | 76 | 65 | 43 | 23 | 15 | 13 | 36 | 40 | 8 | 24 | M10 | 14 | 35 |
A580080.0003 | A580080.TM0801CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M8 | 19 | 55 |
A580080.0005 | A580080.TM1001CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M10 | 19 | 54 |
A580080.0007 | A580080.TM1201CIN | 93 | 80 | 54 | 27 | 19 | 15.5 | 44 | 48 | 8.5 | 29 | M12 | 19 | 54 |
A580094.0002 | A580094.TM0801CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M8 | 19 | 80 |
A580094.0005 | A580094.TM1001CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M10 | 19 | 81 |
A580094.0007 | A580094.TM1201CIN | 109 | 94 | 56 | 30 | 19 | 18 | 45 | 49 | 9 | 30 | M12 | 19 | 83 |
