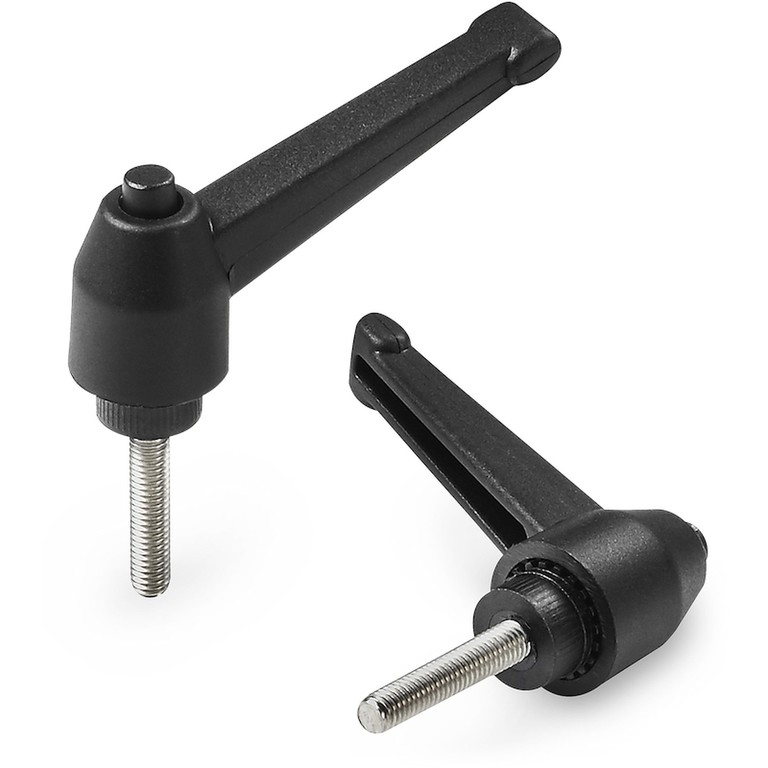

ROZSDAMENTES ACÉL, KÜLSŐ MENETES, NYOMÓGOMBOS SZORÍTÓKAR
01
A563CIN
Leve a scatto con pulsante
Anyagok:
Nagyszilárdságú üvegszállal megerősített speciális technopolimer.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Fogantyúkar és betét színe:
Fekete (RAL 9011).
Betétek:
Rozsdamentes acél menetes szegecs (AISI 303) (6 g menettolerancia).
Nyomógomb:
Fekete poliamid nyomógomb (RAL 9011).
A fogantyúkar és a nyomógomb alternatív színei:
Narancssárga (RAL 2004, 02-es kód).
Kék (RAL 5015, 07-es kód).
Sárga (RAL 1021, 10-es kód).
Piros (RAL 3000, 16-es kód).
Zöld (RAL 6024, 17-es kód).
Szürke (RAL 7035, 13-es kód).
Rugó:
Rozsdamentes acél (AISI 302).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a betétek egyedi hosszúságokkal szállíthatók.
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).

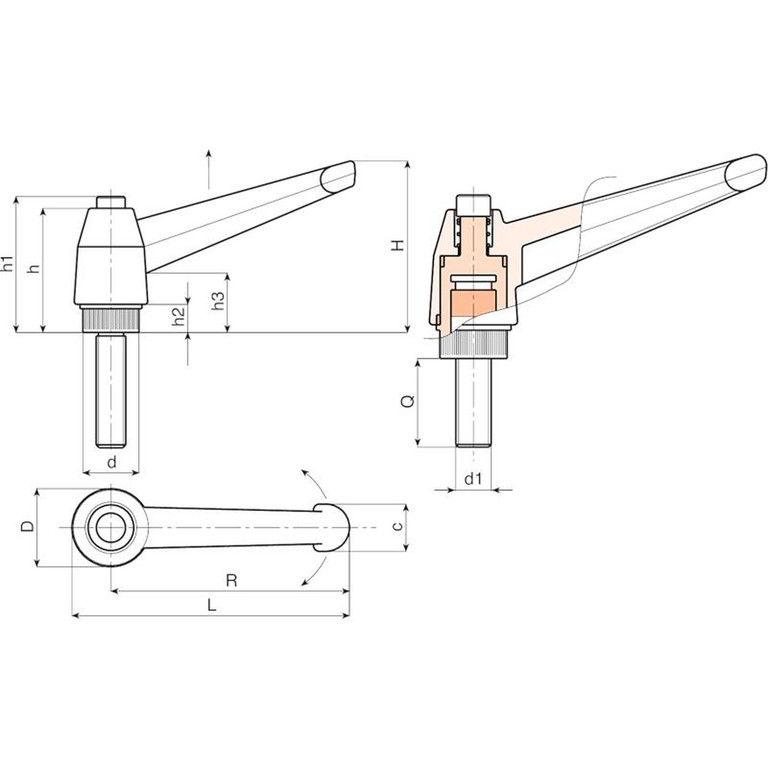

Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | LM | d1 6g | Q | Tömeg (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A563043.0004 | A563043.TM04X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 16 | 10 |
A563043.0006 | A563043.TM04X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 20 | 11 |
A563043.0009 | A563043.TM04X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M4 | 30 | 12 |
A563043.0015 | A563043.TM05X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 16 | 14 |
A563043.0018 | A563043.TM05X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 20 | 15 |
A563043.0024 | A563043.TM05X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M5 | 30 | 16 |
A563043.0040 | A563043.TM06X1601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 16 | 15 |
A563043.0049 | A563043.TM06X2001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 20 | 16 |
A563043.0059 | A563043.TM06X3001CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | 75 | M6 | 30 | 18 |
- | A563065.TM06X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 16 | 24 |
A563065.0005 | A563065.TM06X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 20 | 25 |
A563065.0012 | A563065.TM06X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 30 | 27 |
A563065.0017 | A563065.TM06X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M6 | 40 | 29 |
A563065.0033 | A563065.TM08X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 16 | 27 |
A563065.0043 | A563065.TM08X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 20 | 28 |
A563065.0059 | A563065.TM08X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 30 | 31 |
A563065.0073 | A563065.TM08X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M8 | 40 | 34 |
A563065.0094 | A563065.TM10X1601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 16 | 30 |
A563065.0097 | A563065.TM10X2001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 20 | 33 |
A563065.0101 | A563065.TM10X3001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 30 | 38 |
A563065.0105 | A563065.TM10X4001CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | 90 | M10 | 40 | 43 |
A563083.0006 | A563083.TM08X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 20 | 44 |
A563083.0011 | A563083.TM08X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 30 | 47 |
A563083.0015 | A563083.TM08X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 40 | 50 |
A563083.0020 | A563083.TM08X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M8 | 50 | 53 |
A563083.0045 | A563083.TM10X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 20 | 52 |
A563083.0066 | A563083.TM10X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 30 | 57 |
A563083.0077 | A563083.TM10X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 40 | 62 |
A563083.0085 | A563083.TM10X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M10 | 50 | 67 |
A563083.0152 | A563083.TM12X2001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 20 | 61 |
A563083.0109 | A563083.TM12X3001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 30 | 64 |
A563083.0118 | A563083.TM12X4001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 40 | 71 |
A563083.0124 | A563083.TM12X5001CIN | 97 | 83 | 57 | 27 | 19 | 16 | 43 | 47 | 10 | 23 | 90 | M12 | 50 | 78 |
A563104.0044 | A563104.TM12X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 20 | 86 |
A563104.0045 | A563104.TM12X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 30 | 93 |
A563104.0046 | A563104.TM12X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 40 | 101 |
A563104.0047 | A563104.TM12X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M12 | 50 | 108 |
A563104.0048 | A563104.TM14X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 20 | 92 |
A563104.0049 | A563104.TM14X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 30 | 102 |
A563104.0050 | A563104.TM14X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 40 | 112 |
A563104.0051 | A563104.TM14X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M14 | 50 | 122 |
A563104.0052 | A563104.TM16X2001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 20 | 111 |
A563104.0053 | A563104.TM16X3001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 30 | 122 |
A563104.0054 | A563104.TM16X4001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 40 | 134 |
A563104.0055 | A563104.TM16X5001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | 100 | M16 | 50 | 146 |
Testreszabott szegecshosszúság minimum 50 darab rendelése esetén.
LM = Maximális formázható hossz.
