A562CIN

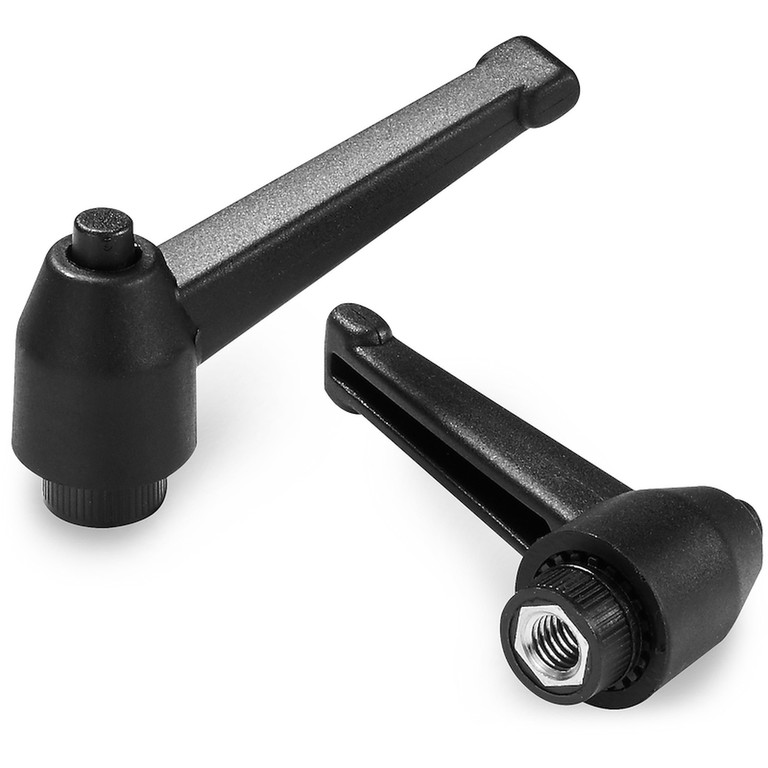

ROZSDAMENTES ACÉL, BELSŐ MENETES, NYOMÓGOMBOS SZORÍTÓKAR
Beosztásos forgattyús karok gombbal
Anyagok:
Nagyszilárdságú üvegszállal megerősített speciális technopolimer.
Olajokkal és zsírokkal szemben ellenálló.
Felületkikészítés:
Szatén.
Fogantyúkar és betét színe:
Fekete(RAL 9011).
Betétek:
Rozsdamentes acélbetét belső menetes furattal (AISI 303) (6H menettolerancia).
Nyomógomb:
Fekete poliamid nyomógomb (RAL 9011).
A fogantyúkar és a nyomógomb alternatív színei:
Narancssárga(RAL 2004, 02-es kód).
Kék(RAL 5015, 07-es kód).
Sárga(RAL 1021, 10-es kód).
Piros(RAL 3000, 16-es kód).
Zöld(RAL 6024, 17-es kód).
Szürke(RAL 7035, 13-es kód).
Rugó:
Rozsdamentes acél (AISI 302).
Speciális kérések:
Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben állnak rendelkezésre (figyelem: csökkent tartomány).

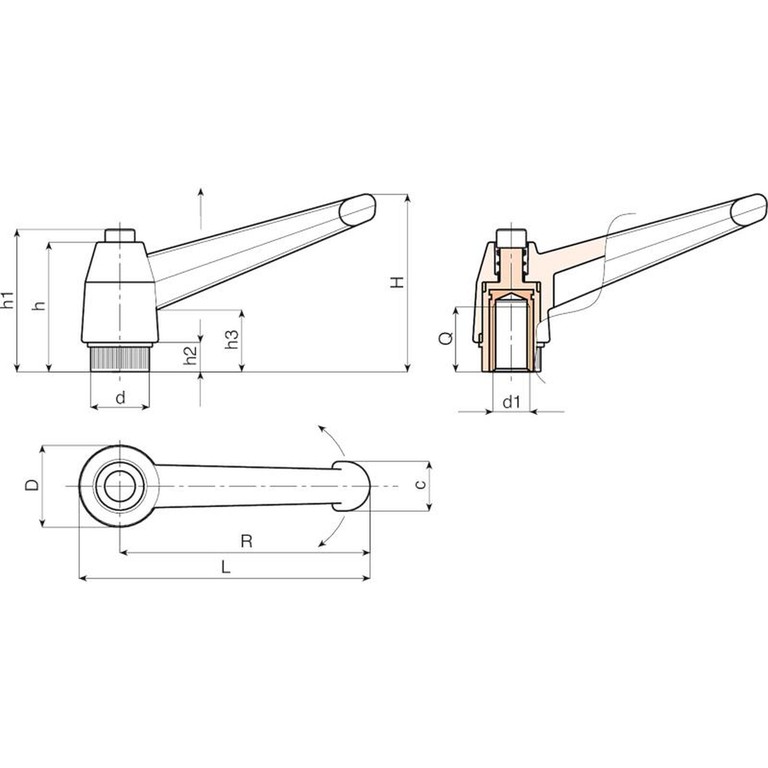

| Kód | Art. | L | R | H | D | d | c | h | h1 | h2 | h3 | d1 6H | Q | Tömeg (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A562043.0002 | A562043.TM0401CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M4 | 10 | 14 |
| A562043.0005 | A562043.TM0501CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M5 | 9 | 14 |
| A562043.0010 | A562043.TM0601CIN | 52 | 43 | 33 | 17 | 11.5 | 11 | 27 | 30 | 6 | 14 | M6 | 9 | 14 |
| A562065.0003 | A562065.TM0601CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M6 | 15 | 28 |
| A562065.0009 | A562065.TM0801CIN | 77 | 65 | 45 | 23 | 15 | 13 | 34 | 38 | 8 | 17 | M8 | 15 | 26 |
| A562083.0005 | A562083.TM0801CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M8 | 17 | 52 |
| A562083.0009 | A562083.TM1001CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M10 | 17 | 48 |
| A562083.0017 | A562083.TM1201CIN | 96 | 82,5 | 56 | 27 | 19 | 16 | 43 | 47 | 9 | 22,5 | M12 | 16 | 48 |
| A562104.0003 | A562104.TM1001CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M10 | 20 | 114 |
| A562104.0007 | A562104.TM1201CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M12 | 22 | 106 |
| A562104.0011 | A562104.TM1401CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M14 | 21 | 100 |
| A562104.0015 | A562104.TM1601CIN | 121 | 104 | 70 | 33 | 24 | 19 | 50 | 53 | 11 | 26 | M16 | 23 | 100 |
