SIMA FURATÚ „EUROMODEL” FIX KAR

A151

Nagy teherbírású üvegszállal erősített speciális technopolimer.

Olajokkal és zsírokkal szemben ellenálló.

Szatén.

Fekete (RAL 9011).

Központi sapka szürke poliamidból (RAL 7035).

Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

Narancssárga (RAL 2004, 02-es kód).

Kék (RAL 5015, 07-es kód).

Sárga (RAL 1021, 10-es kód).

Piros (RAL 3000, 16-es kód).

Zöld (RAL 6024, 17-es kód).

Fekete (RAL 9011, 01-es kód).

Külön rendelhető gömbök és rögzítő rugók (horganyzott acél).

Rendelésre és mennyiségtől függően a betétek külön igényelhető d1 átmérővel is szállíthatók.

Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.

Kérésre és nagyobb mennyiség esetén a betétek más bevonattal is készülhetnek.

Kérésre és speciális mennyiségek esetében a színkártyán jelzett színekben áll rendelkezésre.

Adatlap

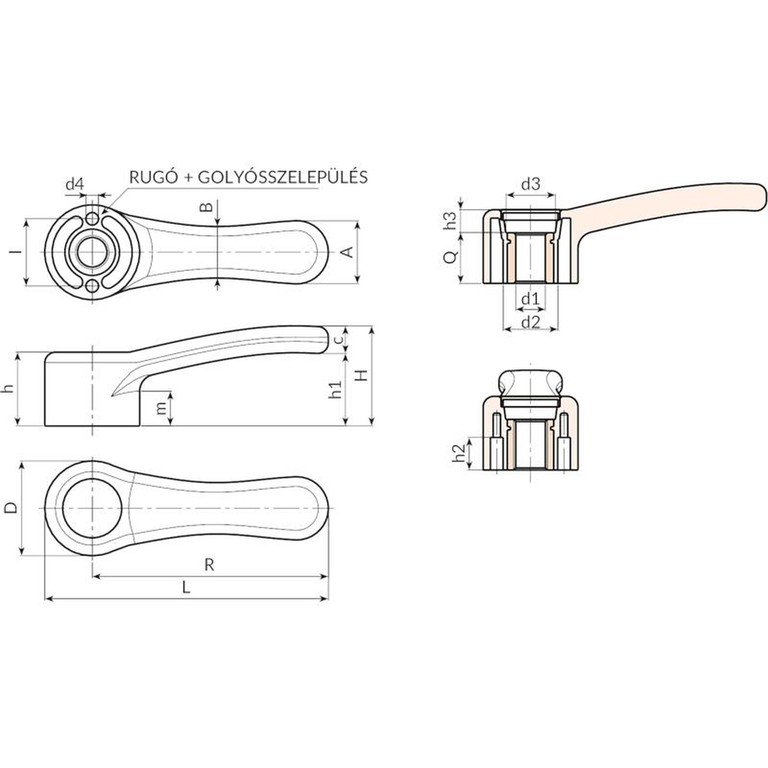

Kód	Art.	L	R	D	H	h	h1	h2	h3	m	I	A	B	c	d2	d3	d4	dm	d1 H10	Q	Tömeg (g)
A151068.0001	A151068.TD0501	84.5	68	33	37	25	27	11.5	9	12	24	20	17	10	20	16	4	10	5	16	45
A151068.0009	A151068.TD1001	84.5	68	33	37	25	27	11.5	9	12	24	20	17	10	20	16	4	10	10	16	44
A151086.0001	A151086.TD0501	104	86	36	40	28	29	14	12	13	26	24	19	11	22	18	5	12	5	16	65
A151086.0003	A151086.TD0801	104	86	36	40	28	29	14	12	13	26	24	19	11	22	18	5	12	8	16	63
A151086.0006	A151086.TD1001	104	86	36	40	28	29	14	12	13	26	24	19	11	22	18	5	12	10	16	61
A151086.0008	A151086.TD1201	104	86	36	40	28	29	14	12	13	26	24	19	11	22	18	5	12	12	16	59
A151112.0001	A151112.TD0501	134.5	112	45	47	36	35	14.5	12	16	32	30	24	13	26	23.5	6	16	5	24	128
A151112.0005	A151112.TD1201	134.5	112	45	47	36	35	14.5	12	16	32	30	24	13	26	23.5	6	16	12	24	124
A151142.0001	A151142.TD0501	169.5	142	55	52	40	36	18	13	17.5	40	37	30	16	32	28	8	20	5	27	250

Figyelem: legalább 100 darab esetén a d1 méret előállítható a kívánt átmérővel H10 tűrésben.

Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
