BAGUE D'ARRÊT AVEC TROU FILETÉ
23
Y711
Anelli di serraggio
Matériaux (1):

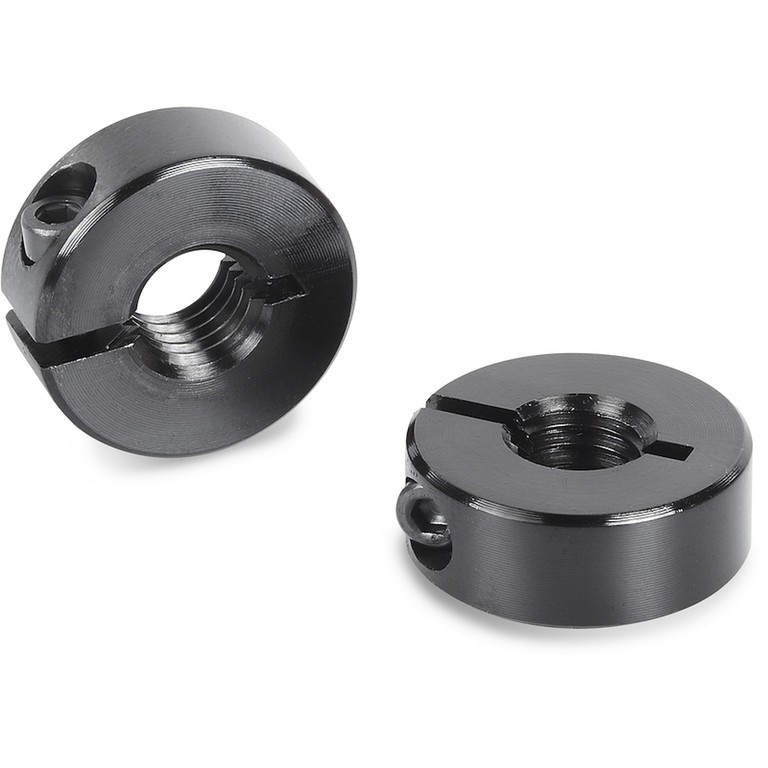

Y711 :
Acier de décolletage tourné.

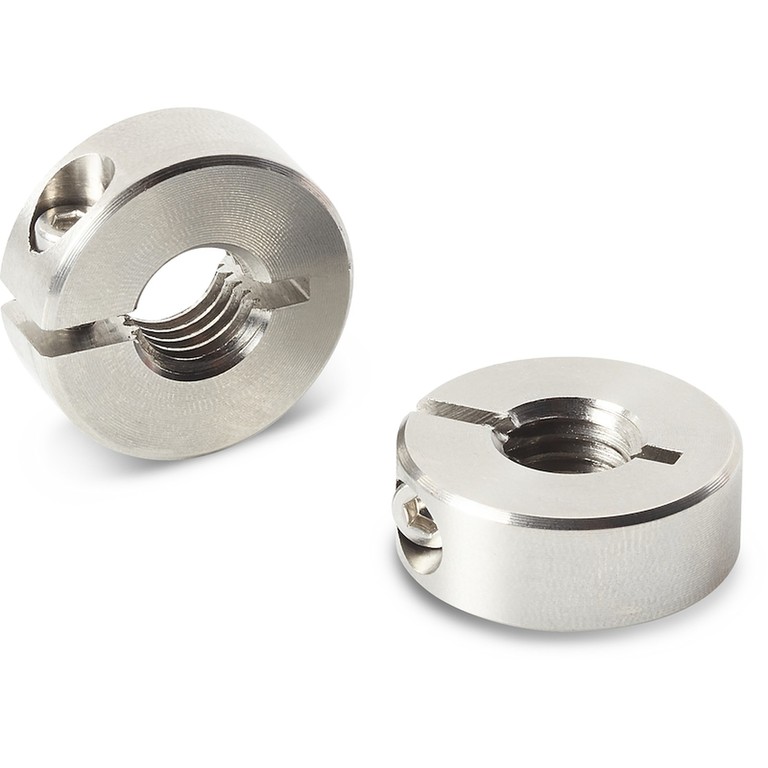

Y711PIN :
Acier inox tourné (Aisi 303).
Surface :
Finement tournée.
Couleur :
Y711 :
Brunissage standard.
Y711PIN :
Naturelle.
Vis de fixation (2) :
Y711 :
N° 1 vis à six pans creux en acier bruni classe 12.9 DIN 912.
Y711PIN :
N° 1 vis à six pans creux en acier inox (Aisi 304) DIN 912.
ATTENTION :
Il est recommandé d'exécuter l'arbre avec une tolérance inférieure à la classe h11.
Demandes spéciales :
Aucune.

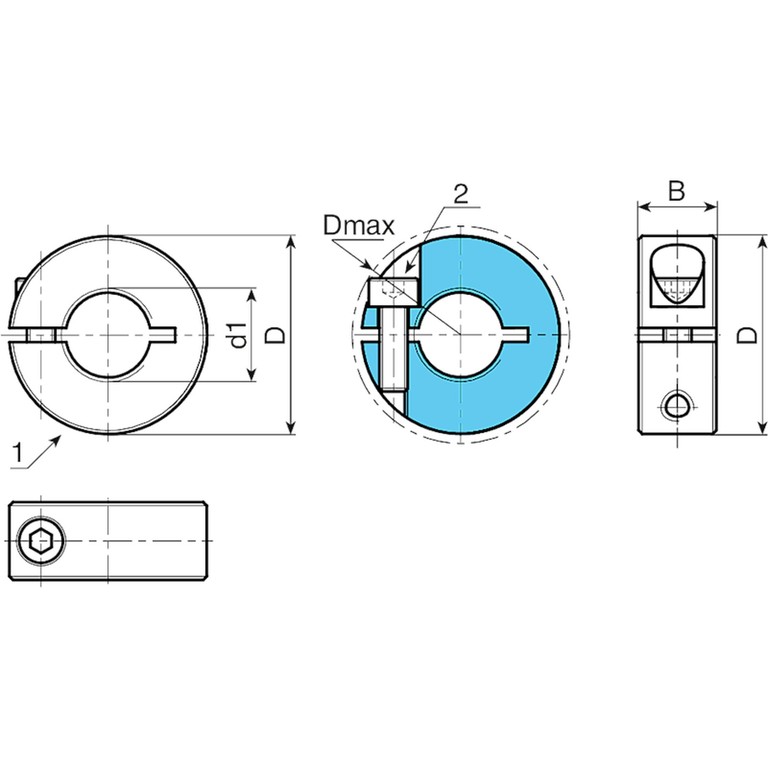

Version Y711 : Bagues en acier bruni
| Code | Art. | D | Dmax | B | d1 | DIN 912 | Poids (g) |
|---|---|---|---|---|---|---|---|
| Y711016.0004 | Y711016.VBM04 | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0005 | Y711016.VBM05 | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0006 | Y711016.VBM06 | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0002 | Y711018.VBM08 | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0002 | Y711024.VBM10 | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0002 | Y711028.VBM12 | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0002 | Y711034.VBM16 | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0002 | Y711040.VBM20 | 40 | 46,4 | 15 | M20 | M06x18 | 107 |
Version Y711 PIN : Bagues en acier inox (Aisi 303).
| Code | Art. | D | Dmax | B | d1 | DIN 912 | Poids (g) |
|---|---|---|---|---|---|---|---|
| Y711016.0001 | Y711016.INM04PIN | 16 | 20,7 | 9 | M4 | M03x8 | 14 |
| Y711016.0002 | Y711016.INM05PIN | 16 | 20,7 | 9 | M5 | M03x8 | 13,5 |
| Y711016.0003 | Y711016.INM06PIN | 16 | 20,7 | 9 | M6 | M03x8 | 12 |
| Y711018.0001 | Y711018.INM08PIN | 18 | 22,4 | 9 | M8 | M03x8 | 15 |
| Y711024.0001 | Y711024.INM10PIN | 24 | 26 | 9 | M10 | M03x10 | 24.5 |
| Y711028.0001 | Y711028.INM12PIN | 28 | 31,8 | 11 | M12 | M04x12 | 40 |
| Y711034.0001 | Y711034.INM16PIN | 34 | 39,4 | 13 | M16 | M05x16 | 71 |
| Y711040.0001 | Y711040.INM20PIN | 40 | 46,4 | 15 | M20 | M06x18 | 107 |
