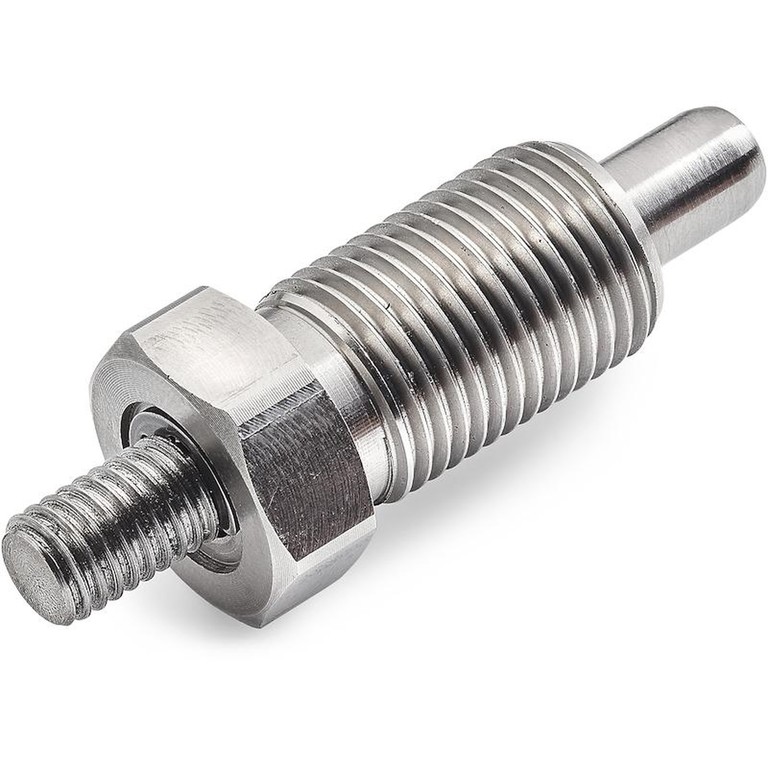

DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC EMBOUT RALLONGÉ

22

W910


Spintori filettati passo fine - senza pomello

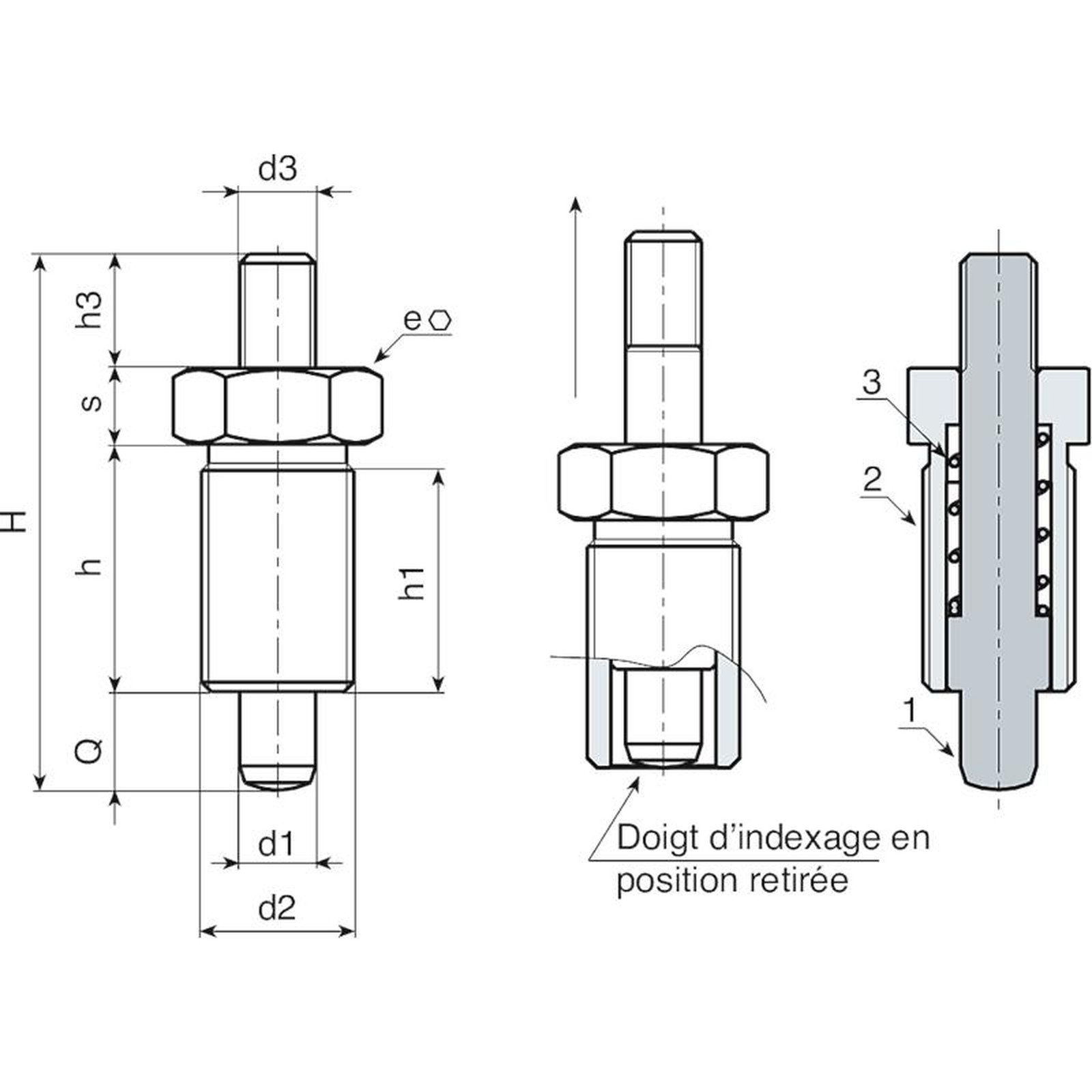

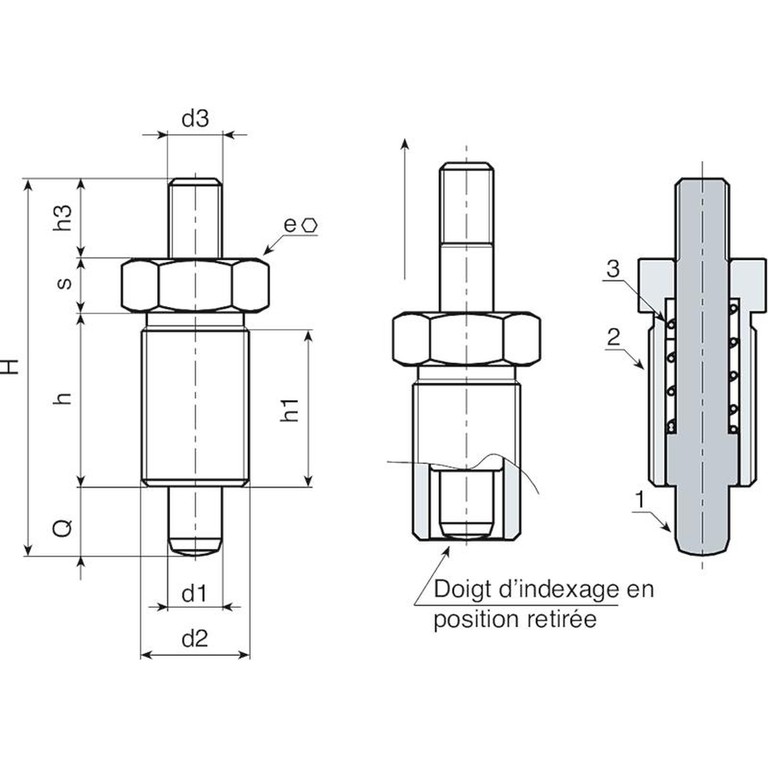

    Matériaux :

    (3) Ressort en acier inox (Aisi 301)

    W910 :

    (2) Bague hexagonale filetée en acier haute résistance.

    (1) Poussoir en acier haute résistance et trempé.

    W910CIN :

    (2) Bague hexagonale filetée en acier inox (Aisi 303).

    (1) Poussoir en acier inox (Aisi 303).

    Surface :

    Lisse.

    Couleur :

    W910 : Brunie.

    W910CIN : Naturelle.

    ATTENTION :

    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    Demandes spéciales :

    Aucune.

    Note :

    Cette version de doigt d'indexage peut être couplée à n'importe quel volant à douille filetée, à commander séparément (voir photos supplémentaires).

    Fiche technique

    Version W910 - en acier bruni

    Code Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Poids (g)
    W910010.0001 W910010.Q05X08 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0002 W910012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0003 W910016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0004 W910016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0002 W910020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 12 15 104

    Version W910 CIN - en acier inox (Aisi 303)

    Code Art. H h h1 d2 d3 h3 e s d1 -0,02 -0,04 Q Poids (g)
    W910010.0002 W910010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 5 8 13
    W910012.0001 W910012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 6 9 22
    W910016.0001 W910016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 8 12 54
    W910016.0002 W910016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 10 12 55
    W910020.0001 W910020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 12 15 104
