POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER VERROUILABLE - AVEC ÉCROU DE BLOCAGE

22

W811


Spintori filettati passo fine - con pomello

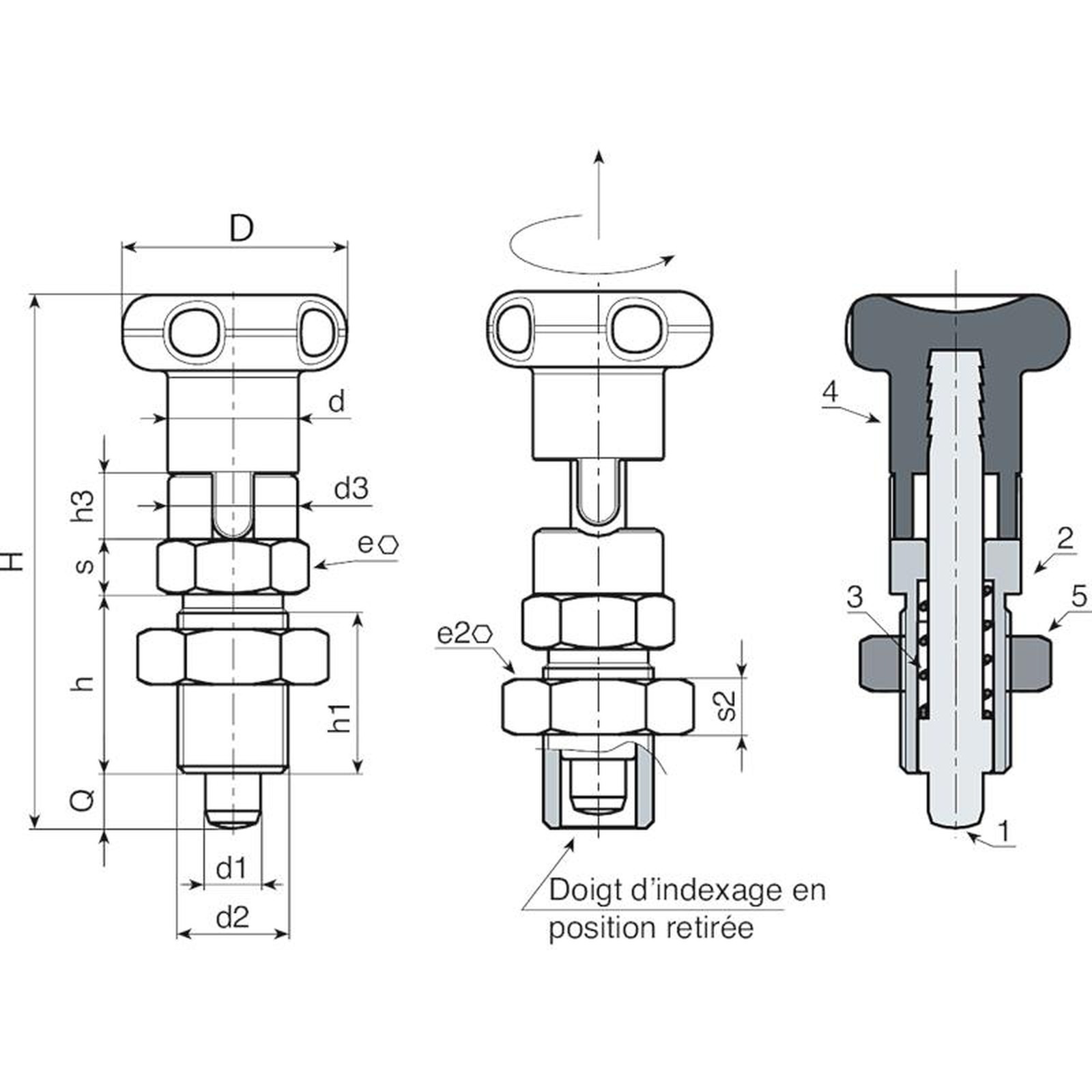

    Matériaux :

    (3) Ressort en acier inox (Aisi 301)

    (4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.

    W811 :

    (2) Bague hexagonale filetée en acier haute résistance.

    (1) Poussoir en acier haute résistance et trempé.

    (5) Écrou de blocage fileté en acier (UNI 5589).

    W811 CIN :

    (2) Bague hexagonale filetée en acier inox (Aisi 303).

    (1) Poussoir en acier inox (Aisi 303).

    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :

    (4) Satinée.

    (1-2-5) Lisse.

    Couleur :

    (4) Noir (RAL 9011).

    W811 :

    (1-2-5) Brunie.

    W811 CIN :

    (1-2-5) Naturelle.

    ATTENTION :

    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    > Écrou fourni assemblé.

    Demandes spéciales :

    Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].

    Sur demande l’écrou peut être fourni démonté.

    Fiche technique

    Version W811 - en acier bruni

    Code Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Poids (g)
    W811.0006 W811.Q0501 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
    W811.0007 W811.Q0601 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
    W811.0008 W811.Q0801 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
    W811.0009 W811.Q1001 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172

    Version W811 CIN - en acier inox (Aisi 303)

    Code Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Poids (g)
    W811.0001 W811.I0501CIN 22 51.5 17 15 6.5 11.8 M10x1 12 12 5 17 6 5 5 29
    W811.0002 W811.I0601CIN 27 61.5 20 18 7.5 13.8 M12x1,5 14 14 6 19 7 6 6 47
    W811.0003 W811.I0801CIN 33 77.5 26 23 9.5 18.8 M16x1,5 19 19 8 24 8 8 8 105
    W811.0004 W811.I1001CIN 33 90.5 33 30 11.5 18.8 M20x1,5 19 22 10 30 9 10 10 172
