22
W806
POMMEAU AVEC DOIGT D’INDEXAGE LISSE SOUDABLE EN ACIER BRUNI
Doigts d’indexage à corps lisse avec fixations alternatives
Matériaux :
(4) Bouton à lobes en polyamide renforcé.
Résistant aux huiles et aux graisses.
Surface :
(4) Satinée.
(1-2) Lisse.
Couleur :
(4) Noir (RAL 9011).
(1-2) Noir bruni.
Inserts :
(3) Ressort en acier galvanisé.
(2) Corps lisse percé en acier soudable.
(1) Poussoir en acier haute résistance et trempé.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].
ATTENTION :
Pour éviter des problèmes lors du soudage du corps en acier à la machine, le pommeau en plastique est fourni démonté. Le pommeau peut être vissé après le refroidissement de la pièce.

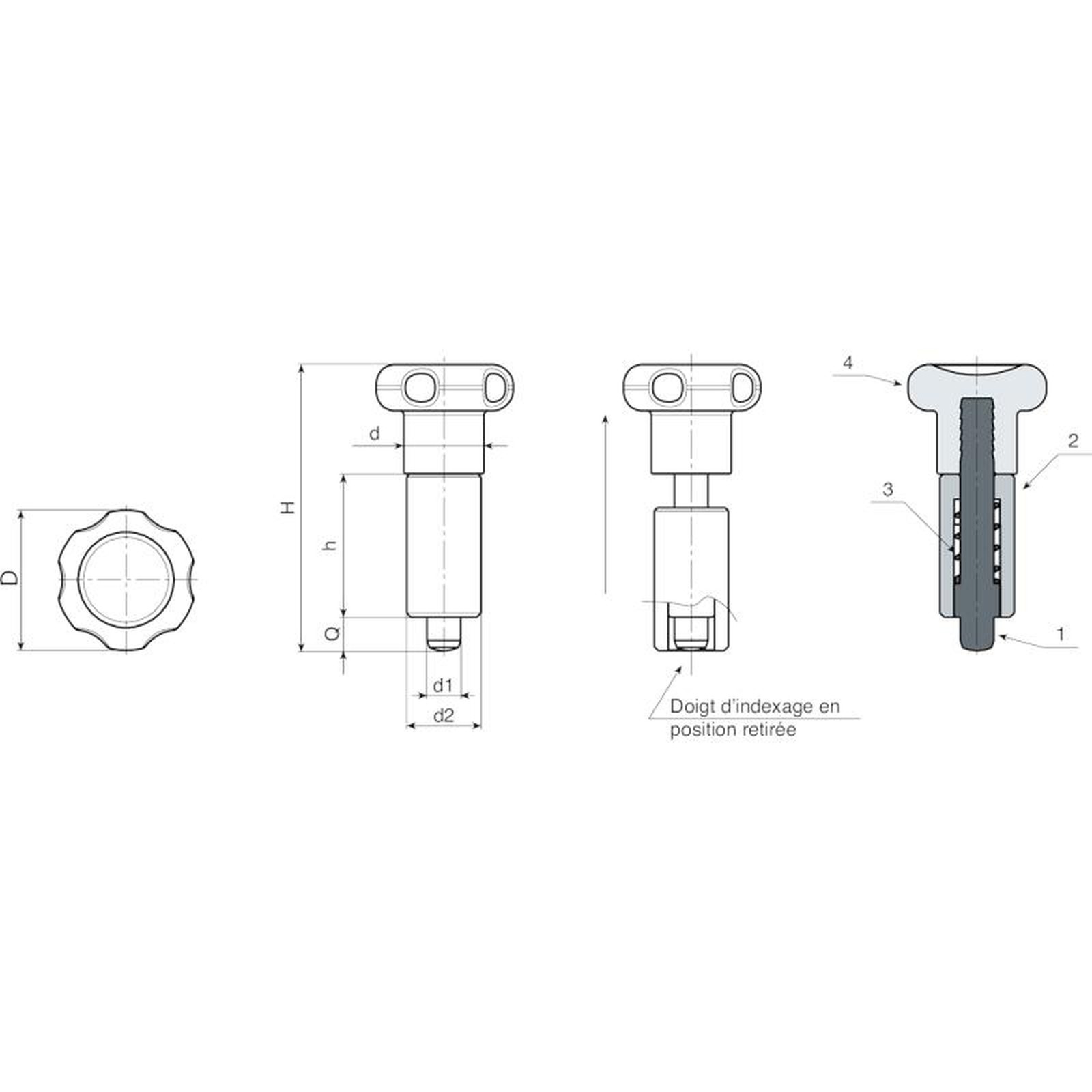

| Code | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
