POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ SANS BAGUE EN ACIER ET ÉCROU DE BLOCAGE
W805
Spintori filettati passo fine - con pomello
Matériaux :
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W805 :
(2) Corps fileté en acier haute résistance avec logement pour clé.
(1) Poussoir en acier haute résistance et trempé.
(5) Écrou de blocage fileté en acier (UNI 5589).
W805CIN :
(2) Corps fileté en acier inox (Aisi 303) avec logement pour clé.
(1) Poussoir en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
(4) Satinée.
(1-2-5) Lisse.
Couleur :
(4) Noir (RAL 9011).
W805 :
(1-2) Brunie.
W805CIN :
(1-2) Naturelle.
Clé de serrage :
Sur demande la clé de serrage est disponible avec code W807.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].
Sur demande il est possible de fournir les clés de serrage.
Sur demande l’écrou peut être fourni démonté.










Version W805 - en acier bruni

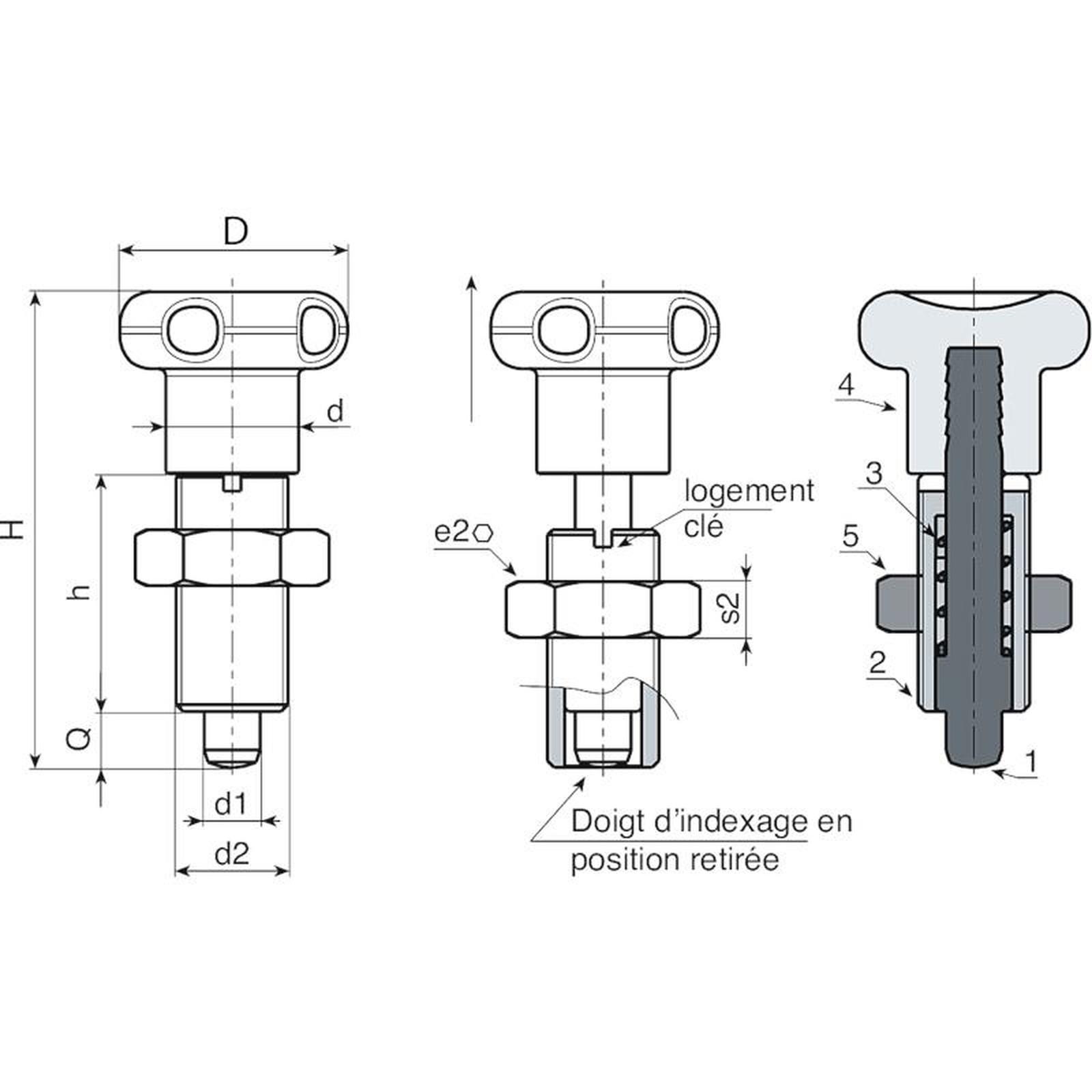

Code | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) | Clé |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W805.0006 | W805.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
W805.0008 | W805.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
W805.0009 | W805.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
W805.0011 | W805.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
Version W805 CIN - en acier inox (Aisi 303)
Code | Art. | D | H | h | d2 | d | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) | Clé |
---|---|---|---|---|---|---|---|---|---|---|---|---|
W805.0001 | W805.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 17 | 6 | 5 | 5 | 23 | W807.05 |
W805.0002 | W805.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 19 | 7 | 6 | 6 | 38 | W807.06 |
W805.0003 | W805.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 24 | 8 | 8 | 8 | 82 | W807.08 |
W805.0005 | W805.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 30 | 9 | 10 | 10 | 133 | W807.10 |
