W803
DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE
Doigts d’indexage filetés petit pas - sans pommeau

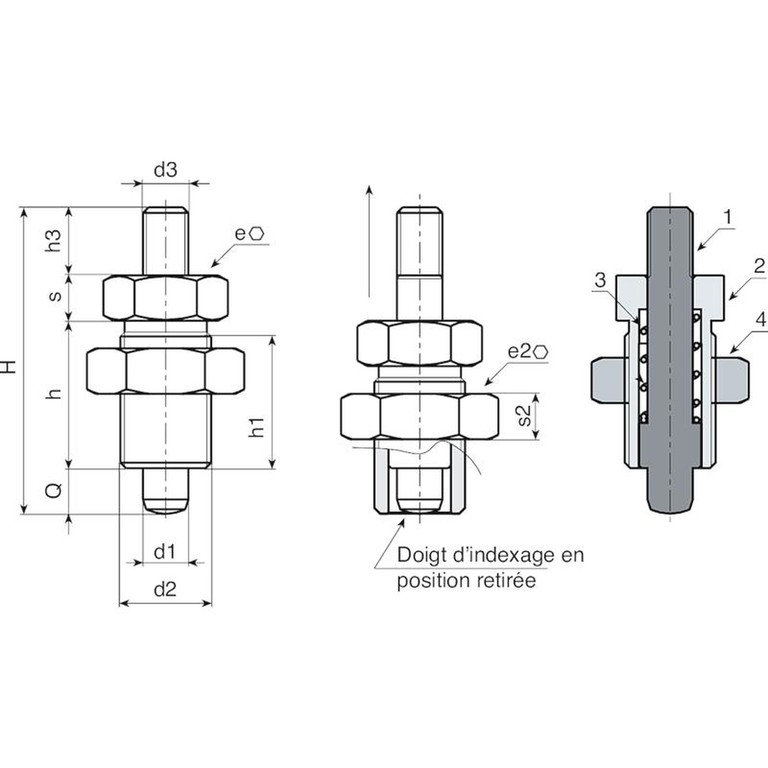

Matériaux :
(3) Ressort en acier inox (Aisi 301)
W803 :
(2) Bague hexagonale filetée en acier haute résistance.
(1) Poussoir en acier haute résistance et trempé.
(4) Écrou de blocage fileté en acier (UNI 5589).
W803CIN :
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(1) Poussoir en acier inox (Aisi 303).
(4) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
Lisse.
Couleur :
W803 :Brunie.
W803CIN :Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande l’écrou peut être fourni démonté.
Note :
Cette version de doigt d'indexage peut être couplée à n'importe quel volant à douille filetée, à commander séparément (voir photos supplémentaires).
Version W803 - en acier bruni
| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0006 | W803.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0002 | W803010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0007 | W803.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0002 | W803012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0008 | W803.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0009 | W803.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0001 | W803020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
Version W803 CIN - en acier inox (Aisi 303)
| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W803.0001 | W803.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803010.0001 | W803010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 17 | 6 | 5 | 5 | 20 |
| W803.0002 | W803.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803012.0001 | W803012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 19 | 7 | 6 | 6 | 32 |
| W803.0003 | W803.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 24 | 8 | 8 | 8 | 62 |
| W803.0004 | W803.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
| W803020.0002 | W803020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 30 | 9 | 10 | 10 | 134 |
