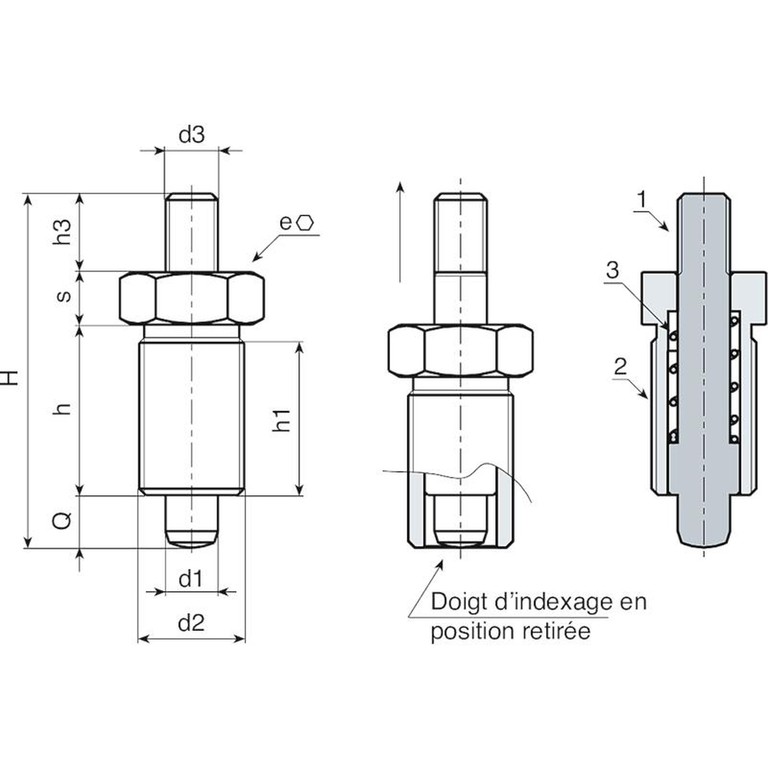

Matériaux :
(3) Ressort en acier inox (Aisi 301)
W802 :
(2) Bague hexagonale filetée en acier haute résistance.
(1) Poussoir en acier haute résistance et trempé.
W802CIN :
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(1) Poussoir en acier inox (Aisi 303).
Surface :
Lisse.
Couleur :
W802 :Brunie.
W802CIN :Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Aucune.
Note :
Cette version de doigt d'indexage peut être couplée à n'importe quel volant à douille filetée, à commander séparément (voir photos supplémentaires).
Version W802 - en acier bruni

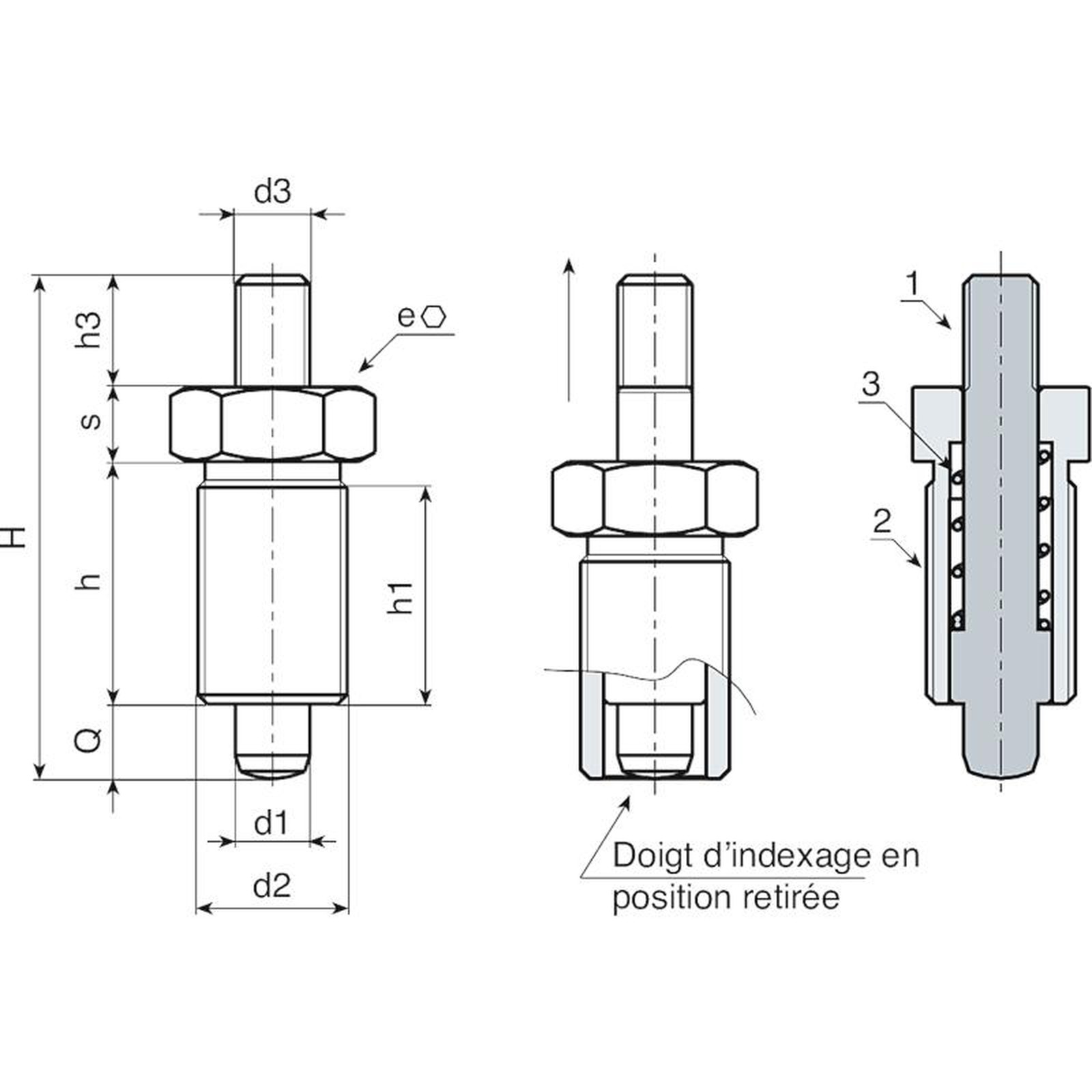

| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0005 | W802.R05 | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0002 | W802010.R05M05 | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0006 | W802.R06 | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0002 | W802012.R06M06 | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0007 | W802.R08 | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0008 | W802.R10 | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0002 | W802020.R10M08 | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
Version W802 CIN - en acier inox (Aisi 303)
| Code | Art. | H | h | h1 | d2 | d3 | h3 | e | s | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W802.0001 | W802.I05CIN | 33 | 17 | 15 | M10x1 | M04 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802010.0001 | W802010.I05M05CIN | 33 | 17 | 15 | M10x1 | M05 | 6 | 12 | 5 | 5 | 5 | 13 |
| W802.0002 | W802.I06CIN | 42 | 20 | 18 | M12x1,5 | M05 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802012.0001 | W802012.I06M06CIN | 42 | 20 | 18 | M12x1,5 | M06 | 10 | 14 | 6 | 6 | 6 | 22 |
| W802.0003 | W802.I08CIN | 54 | 26 | 23 | M16x1,5 | M08 | 12 | 19 | 8 | 8 | 8 | 54 |
| W802.0004 | W802.I10CIN | 65 | 33 | 30 | M20x1,5 | M10 | 12 | 22 | 10 | 10 | 10 | 104 |
| W802020.0001 | W802020.I10M08CIN | 65 | 33 | 30 | M20x1,5 | M08 | 12 | 22 | 10 | 10 | 10 | 104 |
