W801
POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER ET ÉCROU DE BLOCAGE
Doigts d’indexage filetés petit pas - avec pommeau

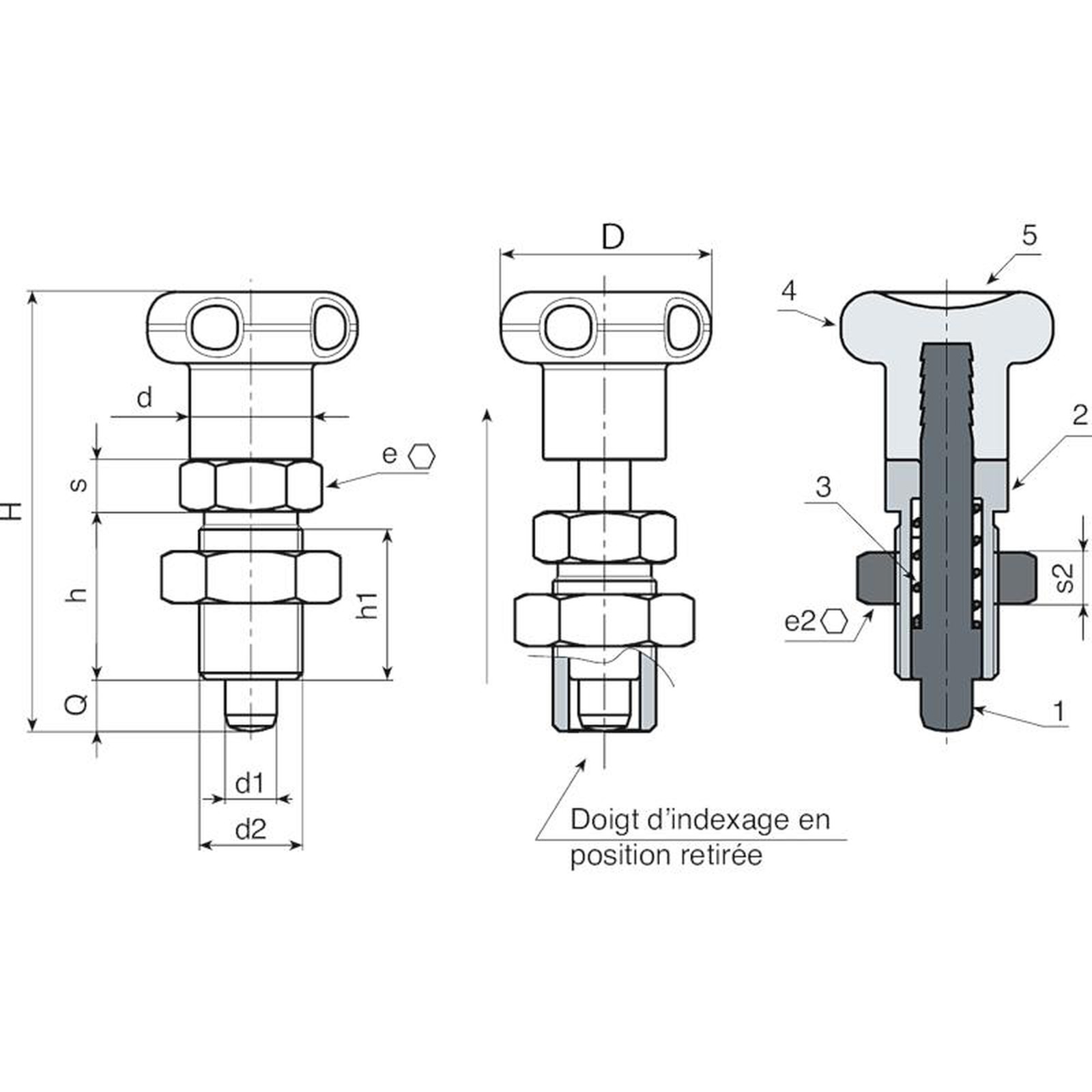

Matériaux :
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
W801 :
(2) Bague hexagonale filetée en acier haute résistance.
(1) Poussoir en acier haute résistance et trempé.
(5) Écrou de blocage fileté en acier (UNI 5589).
W801CIN :
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(1) Poussoir en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
(4) Satinée.
(1-2-3-5) Lisse.
Couleur :
(4) Noir (RAL 9011).
W801 :
(1-2-5) Brunie.
W801CIN :
(1-2-5) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].
Sur demande l’écrou peut être fourni démonté.
Version W801 - en acier bruni
| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0007 | W801.Q0501 | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0008 | W801.Q0601 | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0009 | W801.Q0801 | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0010 | W801.Q1001 | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
Version W801 CIN - en acier inox (Aisi 303)
| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W801.0001 | W801.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | 25 |
| W801.0003 | W801.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | 41 |
| W801.0004 | W801.I0801CIN | 33 | 68 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | 89 |
| W801.0006 | W801.I1001CIN | 33 | 79 | 33 | 30 | M20x1,5 | 19 | 22 | 10 | 30 | 9 | 10 | 10 | 153 |
