W798
DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE ET ÉCROU
Doigts d’indexage filetés grand pas - sans pommeau

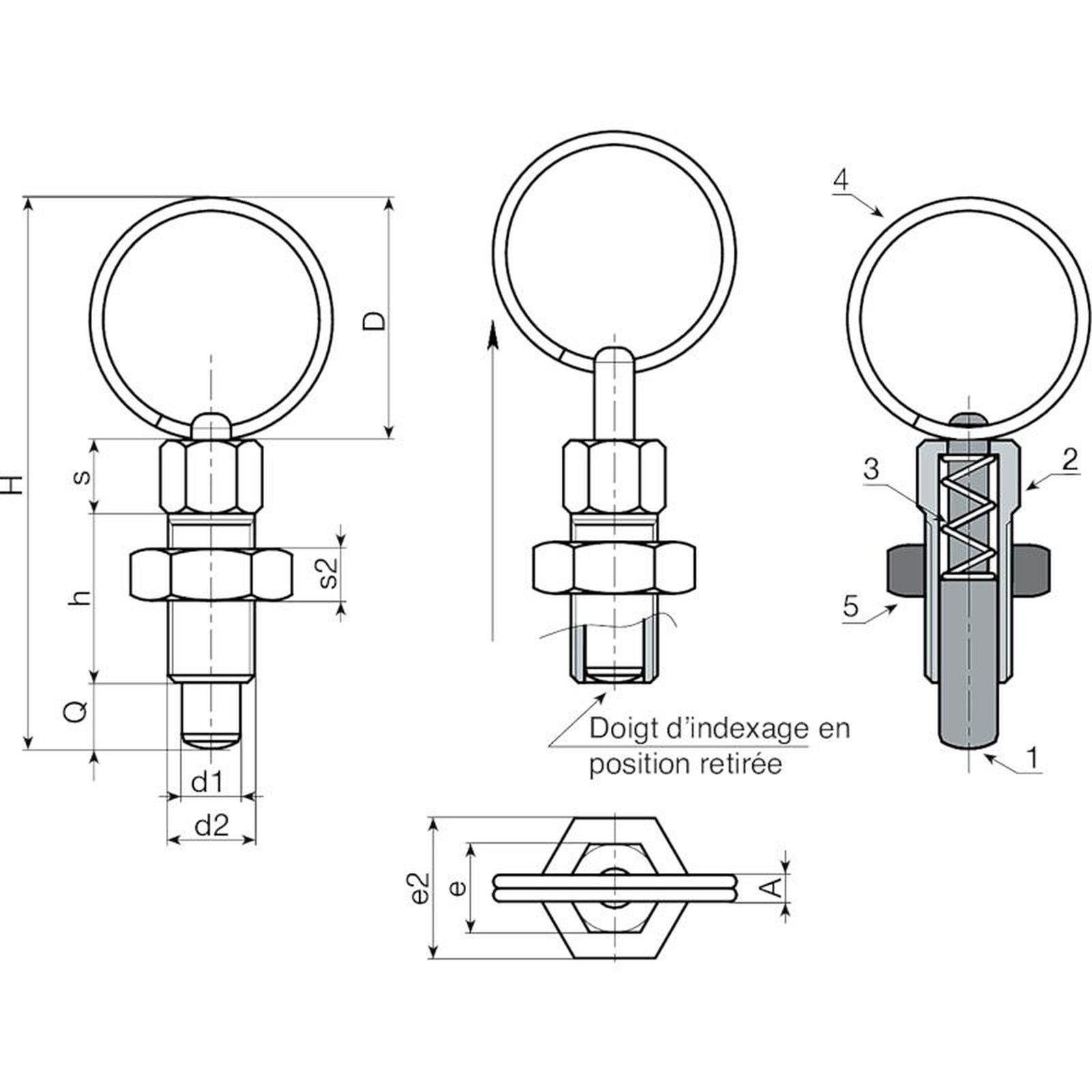

Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 302).
(4) Bague élastique en acier inox à ressort.
W798 :
(2) Corps doigt d'indexage fileté en acier de décolletage.
(5) Écrou de blocage fileté en acier (UNI 5589).
W798 CIN :
(2) Corps doigt d’indexage fileté en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
W798 :
(2-5) Zinguée.
(1-4) Naturelle.
W798 CIN :
(1-2-4-5) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande l’écrou peut être fourni démonté.
Version W798 - en acier zingué
| Code | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0001 | W798.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0003 | W798.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0005 | W798.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0007 | W798.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
Version W798 CIN - en acier inox (Aisi 303)
| Code | Art. | D | H | h | A | e | s | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W798.0002 | W798.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 10 | 4 | 4 | 4 | 7 |
| W798.0004 | W798.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 13 | 5 | 5 | 5 | 16 |
| W798.0006 | W798.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 17 | 6 | 6 | 6 | 31 |
| W798.0008 | W798.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 19 | 7 | 8 | 8 | 50 |
