W797
DOIGT D’INDEXAGE FILETÉ EN ACIER AVEC BAGUE
Doigts d’indexage filetés grand pas - sans pommeau
Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 302).
(4) Bague élastique en acier inox à ressort.
W797 :
(2) Corps doigt d'indexage fileté en acier de décolletage.
W797CIN :
(2) Corps doigt d’indexage fileté en acier inox (Aisi 303).
Surface :
W797 :
(2) Zinguée.
(4) Naturelle.
W797CIN :
(1-2-4) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Aucune.
Version W797 - en acier zingué

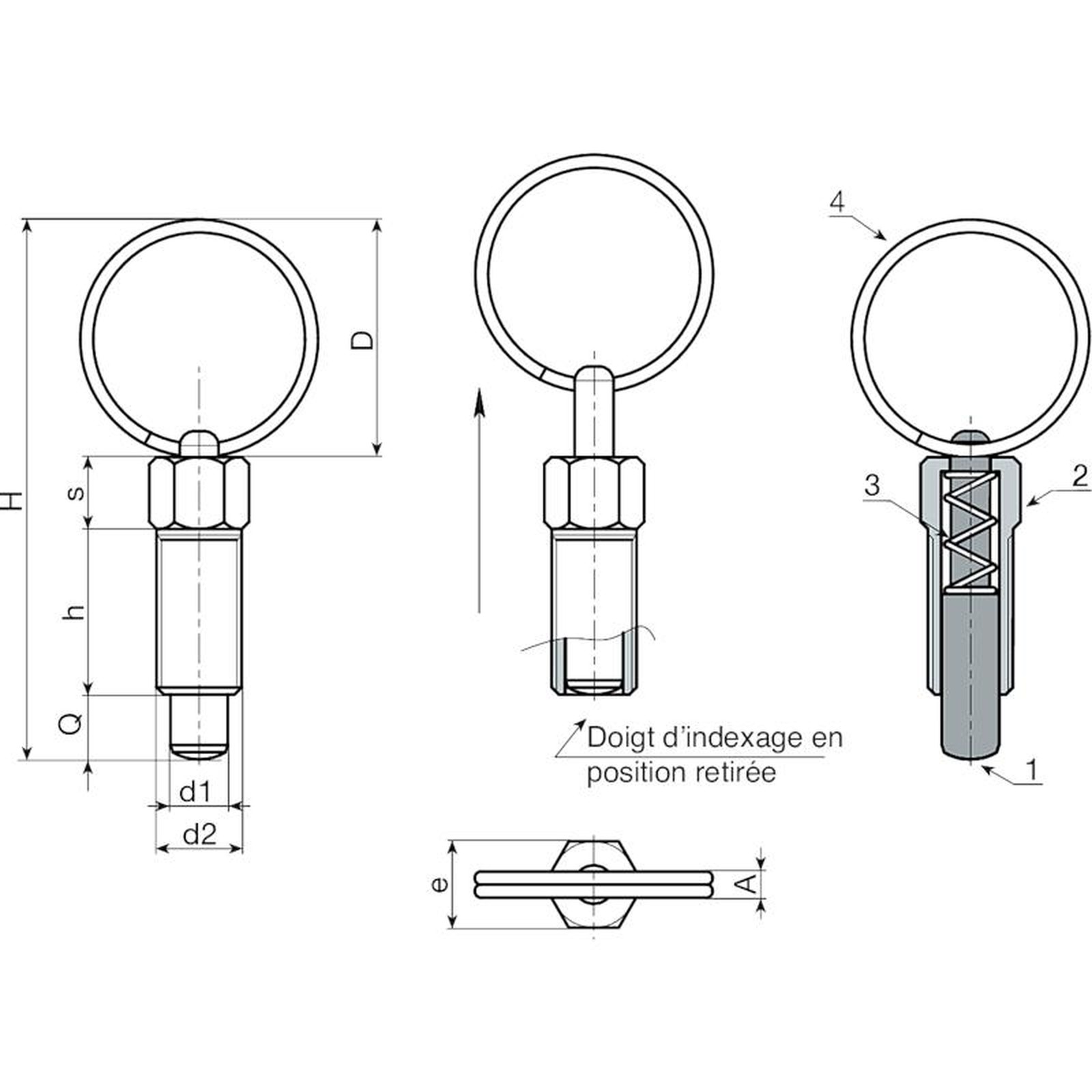

| Code | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0001 | W797.J04 | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0003 | W797.J05 | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0005 | W797.J06 | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0007 | W797.J08 | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
Version W797 CIN - en acier inox (Aisi 303)
| Code | Art. | D | H | h | A | e | s | d2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W797.0002 | W797.J04CIN | 15 | 35.5 | 12 | 2 | 6 | 4.5 | M6 | 4 | 4 | 5 |
| W797.0004 | W797.J05CIN | 19 | 46 | 16 | 2.5 | 8 | 6 | M8 | 5 | 5 | 11 |
| W797.0006 | W797.J06CIN | 27 | 60.5 | 20 | 3 | 10 | 7.5 | M10 | 6 | 6 | 23 |
| W797.0008 | W797.J08CIN | 33 | 75 | 24 | 3.5 | 12 | 9 | M12 | 8 | 8 | 38 |
