POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ COURT EN ACIER
W780
Spintori filettati passo fine - con pomello

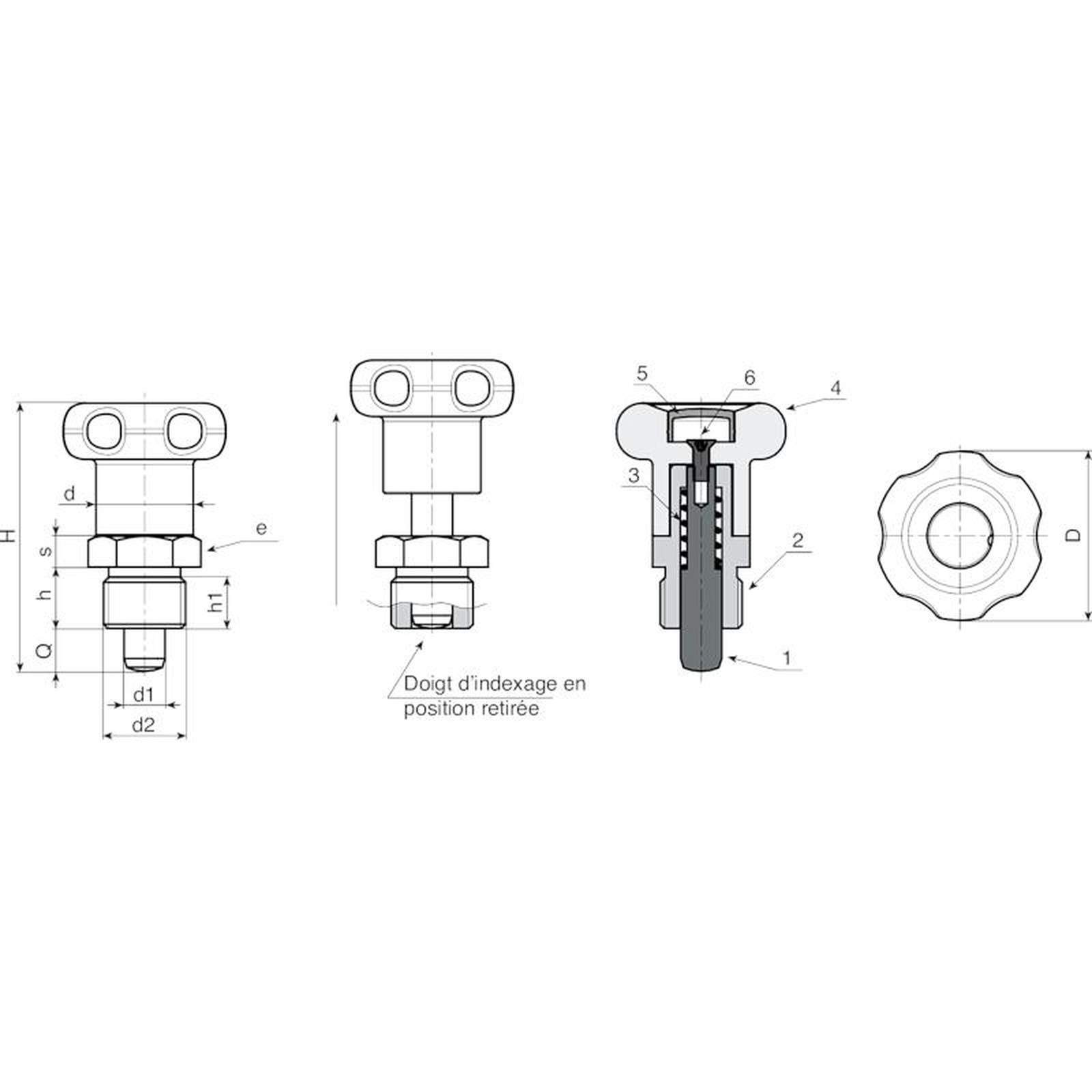

Matériaux :
(4) Bouton à lobes en polyamide renforcé. Non démontable. Résistant aux huiles et aux graisses.
(5) Bouchon central en polyamide. Résistant aux huiles et aux graisses.
W780 :
(3) Ressort en acier galvanisé.
(2) Bague hexagonale filetée en acier haute résistance.
(1) Poussoir en acier haute résistance et trempé.
(6) Vis de fixation du pommeau en acier zingué (ISO 7046).
W780CIN :
(3) Ressort en acier inox (Aisi 301)
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(1) Poussoir en acier inox (Aisi 303).
(6) Vis de fixation du pommeau en acier zingué (ISO 7046).
Surface :
(4-5) Satinée.
(1-2-3) Lisse.
Couleur :
(4) Noir (RAL 9011).
(5) Gris (RAL 7035).
W780 :
(1-2) Brunie.
W780CIN :
(1-2) Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Sur demande et pour des quantités importantes, le bouton peut être fourni avec les couleurs indiquées dans le tableau des couleurs page TitoloTabellaColori ].
Version W780 - en acier bruni
| Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0003 | W780.Q0601 | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0004 | W780.Q0801 | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
Version W780 CIN - en acier inox (Aisi 303)
| Code | Art. | D | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W780.0001 | W780.I0601CIN | 27 | 43 | 10 | 8 | M12x1,5 | 14 | 17 | 5 | 6 | 6 | 31 |
| W780.0002 | W780.I0801CIN | 33 | 52 | 12 | 10 | M16x1,5 | 19 | 19 | 6 | 8 | 8 | 57 |
