POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE - AVEC ÉCROU

22

W738CIN


Spintori filettati passo grosso - Inox integrale

    Matériaux :

    (1) Poussoir en acier inox (Aisi 303).

    (2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).

    (3) Ressort en acier inox (Aisi 301)

    (4) Bouton à lobes passé au tour en acier inox (Aisi 303).

    (5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).

    Surface :

    Satinée.

    Couleur :

    Naturelle.

    ATTENTION :

    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    > Écrou fourni assemblé.

    Demandes spéciales :

    Sur demande le doigt d'indexage peut être fourni complètement démonté.

    Sur demande l’écrou peut être fourni démonté.

    Fiche technique

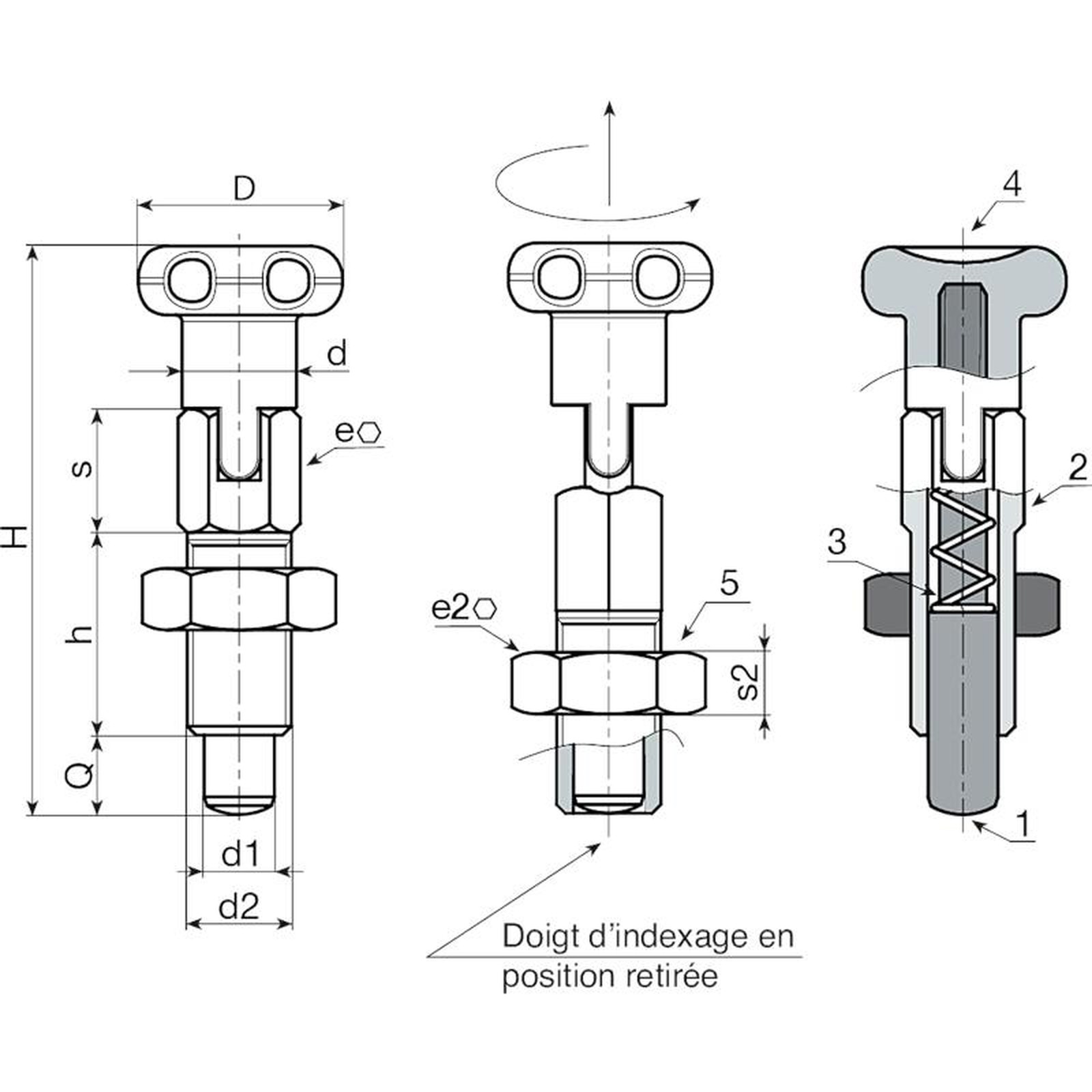

    Version W738 CIN - avec écrou

    Code Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Poids (g)
    W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
    W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
    W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
