W737CIN

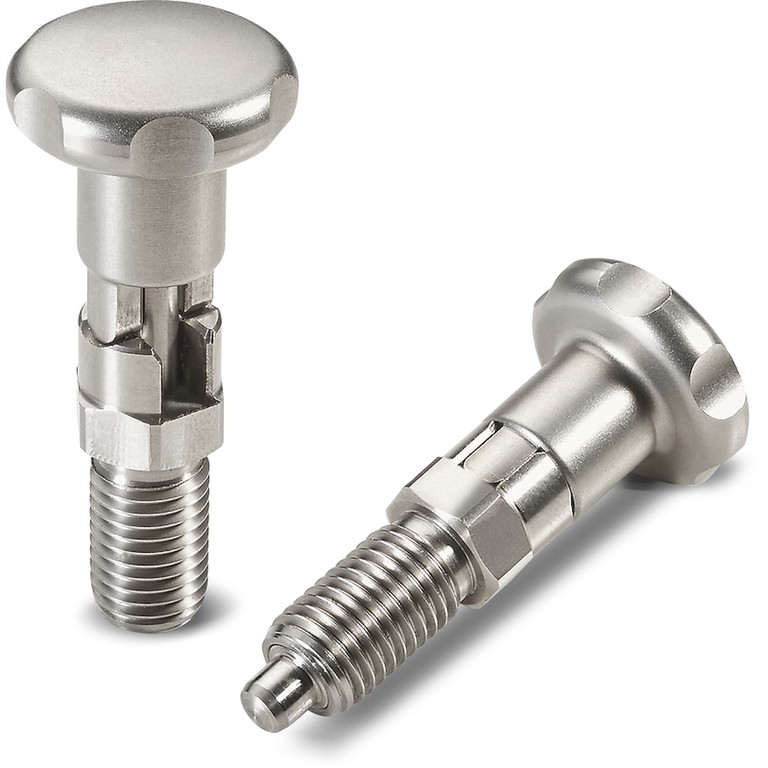

POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE
Doigts d’indexage filetés grand pas - Inox intégral

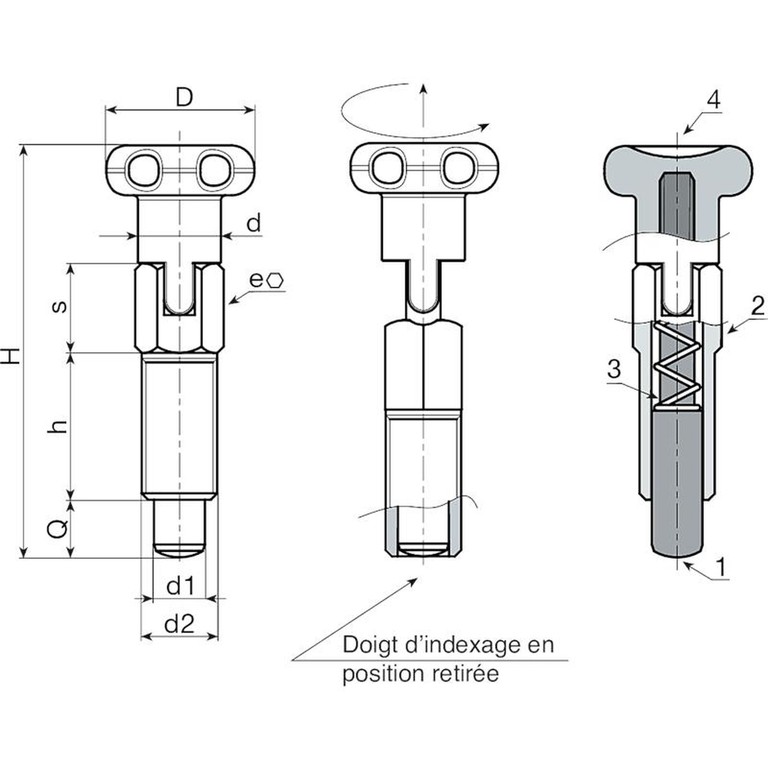

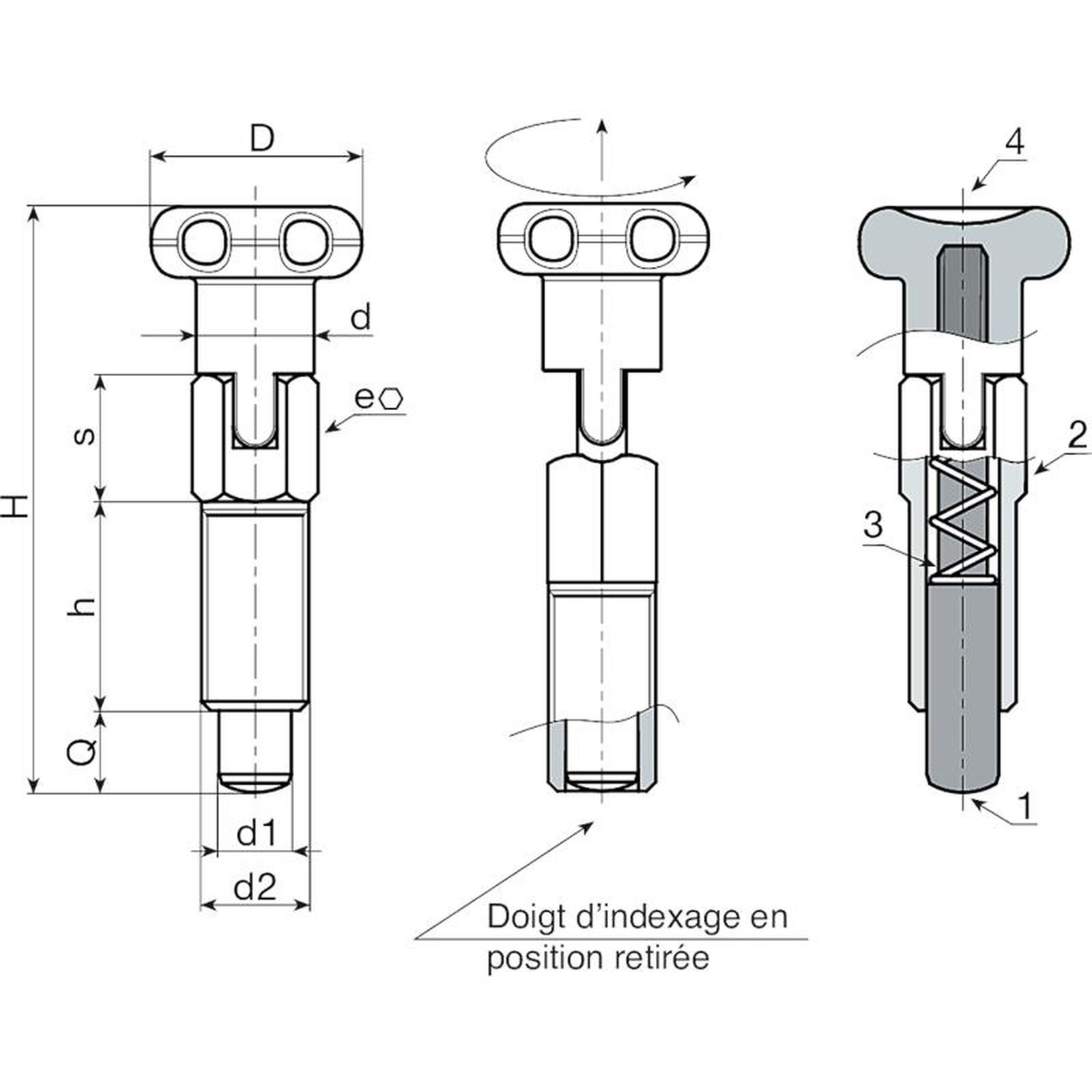

Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(2) Corps doigt d’indexage fileté verrouillable en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes passé au tour en acier inox (Aisi 303).
Surface :
Satinée.
Couleur :
Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Sur demande le doigt d'indexage peut être fourni complètement démonté.
Version W737 - sans écrou
| Code | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W737.0001 | W737.I05CIN | 18 | 9 | 46 | 16 | 8 | 10 | M08 | 5 | 5 | 26 |
| W737.0002 | W737.I06CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 53 |
| W737.0003 | W737.I08CIN | 24 | 13 | 66 | 24 | 12 | 14 | M12 | 8 | 8 | 74 |
