POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE - AVEC ÉCROU

22

W723CIN


Spintori filettati passo fine - Inox integrale

    Matériaux :

    (1) Poussoir en acier inox (Aisi 303).

    (2) Bague hexagonale filetée en acier inox (Aisi 303).

    (3) Ressort en acier inox (Aisi 301)

    (4) Bouton à lobes passé au tour en acier inox (Aisi 303).

    (5) Vis de fixation en acier inox (Aisi 304).

    Surface :

    Satinée.

    Couleur :

    Naturelle.

    ATTENTION :

    > Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.

    > Écrou fourni assemblé.

    Demandes spéciales :

    Sur demande et pour des quantités importantes le doigt d'indexage peut être fourni complètement démonté.

    Sur demande l’écrou peut être fourni démonté.

    Fiche technique

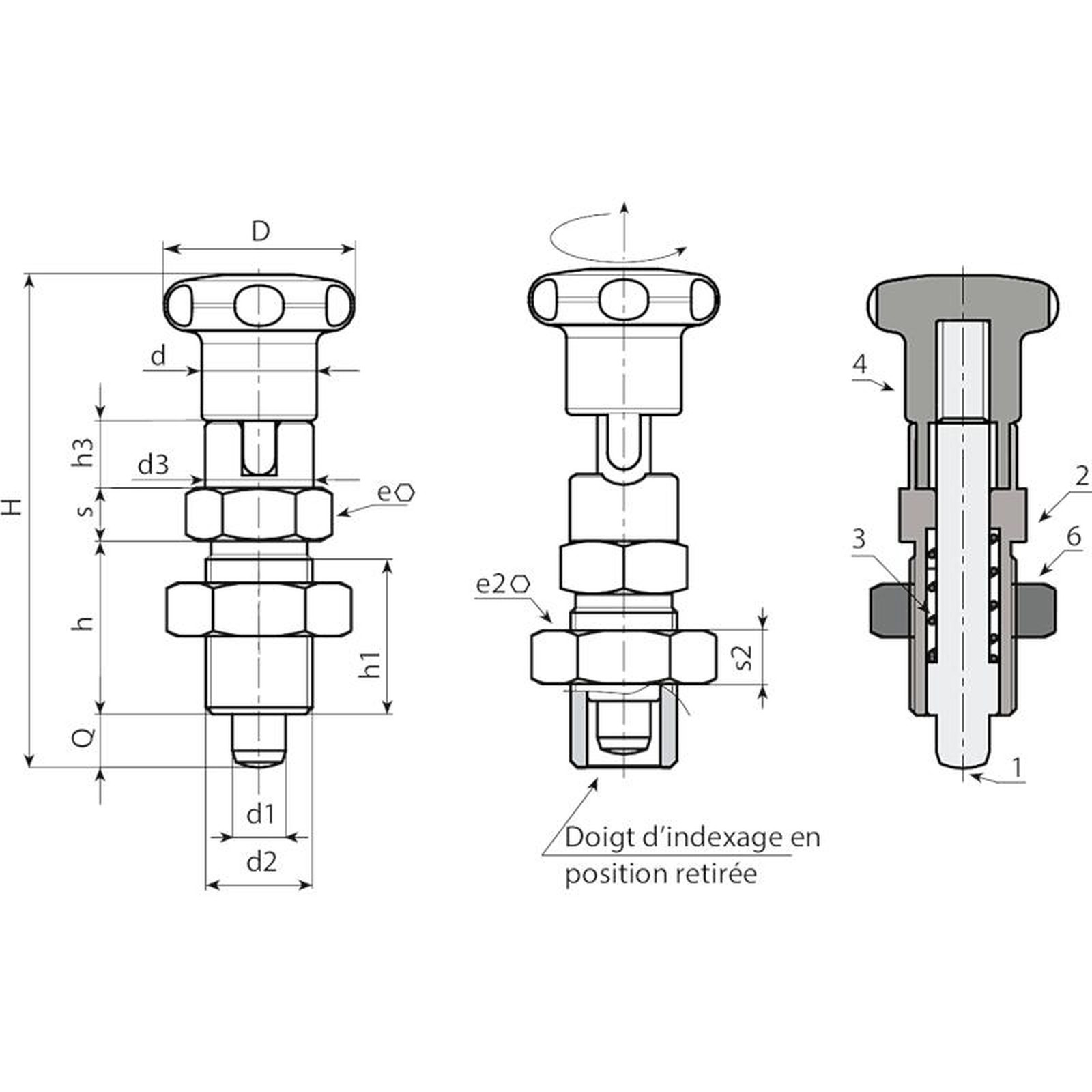

    Version W723 CIN - avec écrou

    Code Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Poids (g)
    W723.0001 W723.I0501CIN 22 52 17 15 6.5 12 M10x1 12 12 5 17 6 5 5 -
    W723.0002 W723.I0601CIN 27 61 20 18 7.5 14 M12x1,5 14 14 6 19 7 6 6 -
    W723.0004 W723.I0801CIN 32 77 26 23 9.5 19 M16x1,5 19 19 8 24 8 8 8 -
    W723.0005 W723.I1001CIN 33 90 33 30 11.5 19 M20x1,5 20 22 10 30 9 10 10 240
