W722CIN
POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL VERROUILLABLE
Doigts d’indexage filetés petit pas - Inox intégral

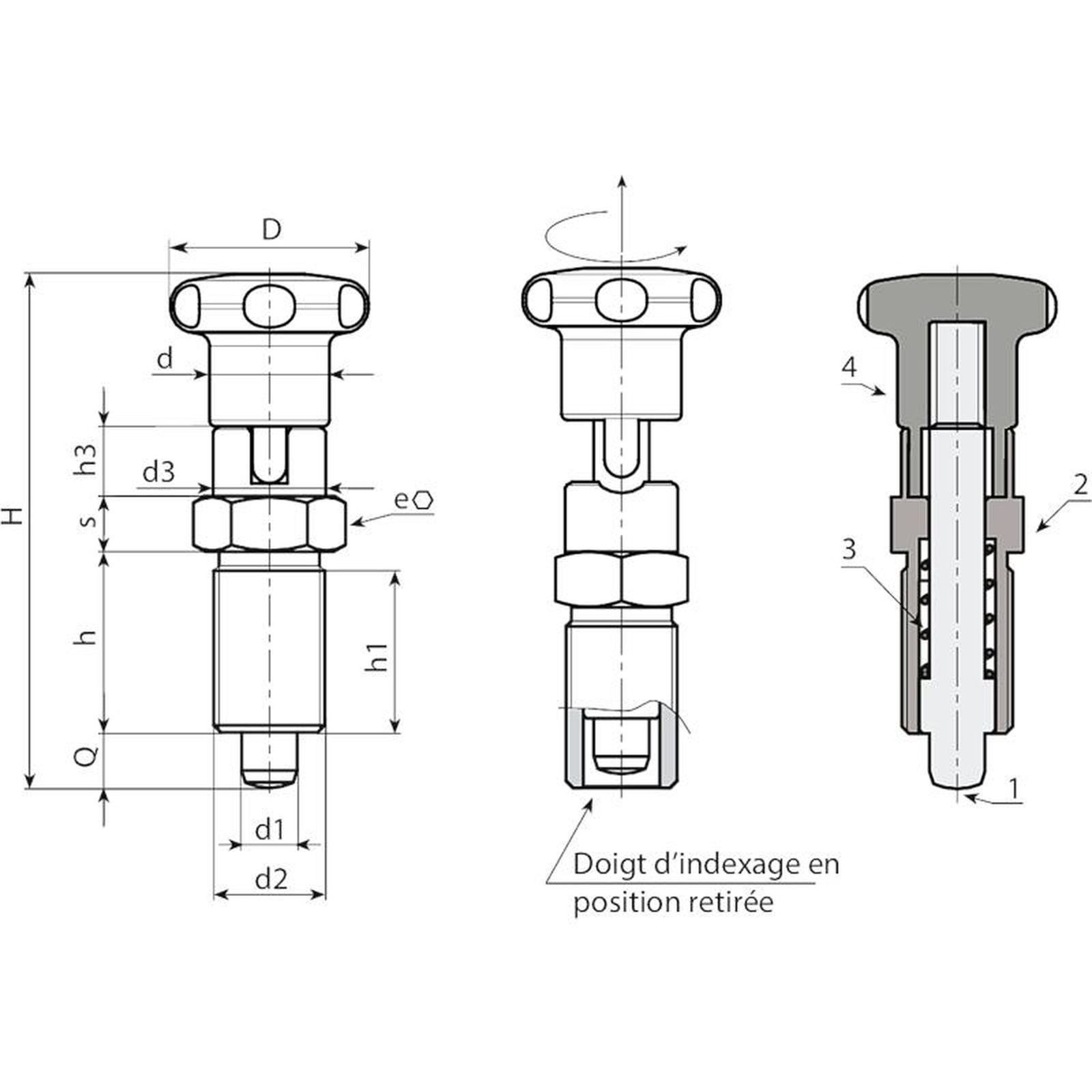

Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes passé au tour en acier inox (Aisi 303).
Surface :
Satinée.
Couleur :
Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
Demandes spéciales :
Sur demande et pour des quantités importantes le doigt d'indexage peut être fourni complètement démonté.
Version W722 CIN - sans écrou
| Code | Art. | D | H | h | h1 | h3 | d2 | d | d3 | e | s | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W722.0001 | W722.I0501CIN | 22 | 52 | 17 | 15 | 6.5 | M10x1 | 12 | 12 | 12 | 5 | 5 | 5 | - |
| W722.0002 | W722.I0601CIN | 27 | 61 | 20 | 18 | 7.5 | M12x1,5 | 14 | 14 | 14 | 6 | 6 | 6 | - |
| W722.0004 | W722.I0801CIN | 32 | 77 | 26 | 23 | 9.5 | M16x1,5 | 19 | 19 | 19 | 8 | 8 | 8 | - |
| W722.0005 | W722.I1001CIN | 33 | 90 | 33 | 30 | 11.5 | M20x1,5 | 19 | 19 | 22 | 10 | 10 | 10 | 210 |
