W721CIN
POMMEAU AVEC DOIGT D’INDEXAGE FILETÉ EN ACIER INOX INTÉGRAL - AVEC ÉCROU
Doigts d’indexage filetés petit pas - Inox intégral
Matériaux :
(1) Poussoir en acier inox (Aisi 303).
(2) Bague hexagonale filetée en acier inox (Aisi 303).
(3) Ressort en acier inox (Aisi 301)
(4) Bouton à lobes passé au tour en acier inox (Aisi 303).
(5) Écrou de blocage fileté en acier inox (Aisi 304) (UNI 5589).
Surface :
Satinée.
Couleur :
Naturelle.
ATTENTION :
> Nous conseillons l’exécution du trou de logement de la tige du doigt d'indexage avec tolérance H7.
> Écrou fourni assemblé.
Demandes spéciales :
Sur demande et pour des quantités importantes le doigt d'indexage peut être fourni complètement démonté.
Sur demande l’écrou peut être fourni démonté.
Version W721CIN : avec écrou

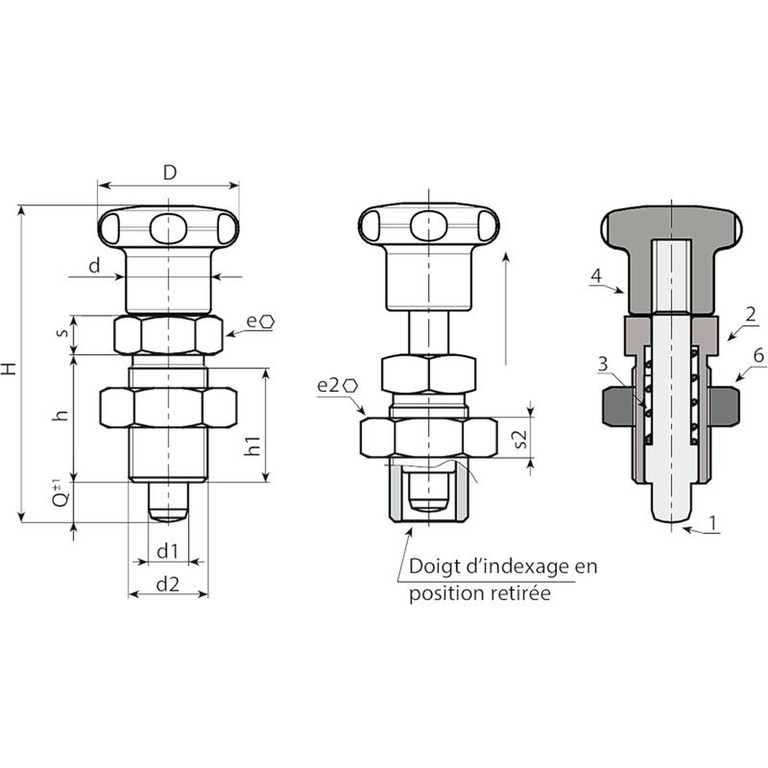

| Code | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Poids (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
| W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
| W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
| W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
